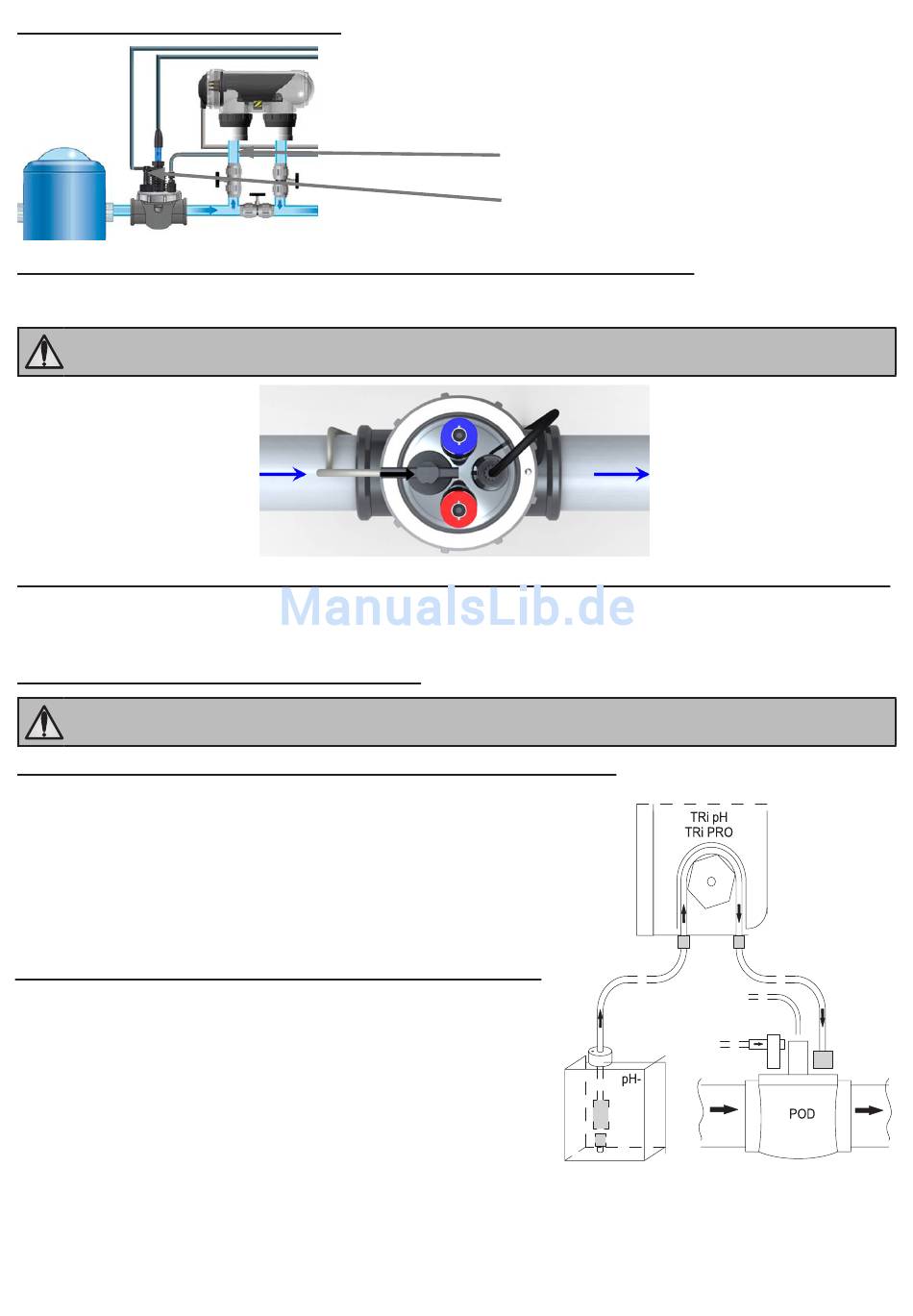

2.3.2 Installation des Durchflusswächters
a) Installation eines TRi pH- oder TRi PRO-Moduls gleichzeitig mit TRi-Elektrolysegerät
• Nehmen Sie den mit dem TRi-Elektrolysegerät gelieferten Durchflusswächter.
• Schrauben Sie den Durchflusswächter in die eigens am POD vorgesehene Aufnahme ein (nur mit der Hand!).
Der Pfeil, der die Durchflussrichtung des Wassers auf der Oberseite des Durchflusswächters anzeigt, muss
einwandfrei parallel zur Rohrleitung, auf der der POD installiert ist, ausgerichtet werden.
b) Installation eines TRi pH- oder TRi PRO-Moduls in eine bereits mit TRi-Elektrolysegerät ausgestattete Anlage
Ist das Schwimmbad bereits mit einem TRi ausgestattet, ist der Durchflusswächter schon installiert. Lassen Sie den
Durchflusswächter an seiner Stelle. Schrauben Sie den Adapter mit Gewinde am POD ab, und verschließen Sie die dadurch
frei gewordene Aufnahme durch Einschrauben des mitgelieferten Gewindestopfens.

2.3.3 Installation der Einspritzleitung des pH Minus

Bei der Handhabung von Chemikalien immer eine entsprechende Personenschutzausrüstung verwenden
(Schutzbrille, Handschuhe und Arbeitsmantel).
a) Installation der Einspritzleitung (peristaltische Pumpe > Rückschlagventil)
• Nehmen Sie die Schutzhaube der peristaltischen Pumpe ab.
• Schneiden Sie von der mitgelieferten Rolle eine passende Länge
Schlauch zur Verbindung der peristaltischen Pumpe mit dem Einspritz-
Rückschlagventil am POD ab.
• Befestigen Sie den Schlauch am Schraubanschluss am Ausgang der
peristaltischen Pumpe.
• Befestigen Sie das andere Ende des Schlauchs am Einspritz-
Rückschlagventil.
b) Installation der Ansaugleitung (Behälter > peristaltische Pumpe)
• Schneiden Sie von der mitgelieferten Rolle eine passende Länge Schlauch
zur Verbindung des pH-Minus-Behälters mit der peristaltischen Pumpe
ab.
• Befestigen Sie den Schlauch am Schraubanschluss am Eingang der
peristaltischen Pumpe.
• Führen Sie eine entsprechende Bohrung mit dem Durchmesser des
Ansaugschlauchs an der Verschlusskappe des pH-Minus-Behälters aus,
und danach eine weitere kleinere Belüftungsbohrung, um zu vermeiden,
dass sich der Behälter beim Ansaugen des Produkts verformt.
• Führen Sie das freie Ende des Schlauchs durch die Bohrung in der Kappe, und bringen Sie das Gegengewicht aus Keramik
sowie den Schrabnippel an.
• Stellen Sie sicher, dass ALLE Anschlüsse korrekt und dicht sind, bevor das TRi pH- oder das TRi PRO-Modul in Betrieb
genommen wird.
• Bringen Sie die Schutzhaube der peristaltischen Pumpe wieder an.
7
Mögliche Positionen des Durchflusswächters:
-
nach dem Ventil in Flussrichtung vor die Zelle,
wenn für die Zelle ein Bypass eingerichtet ist;
-
am POD, wenn die Zelle in der Leitung installiert ist
(ohne Bypass).
H0412500.A - DE - 2013-08
