TECHNISCHE
BESCHREIBUNG

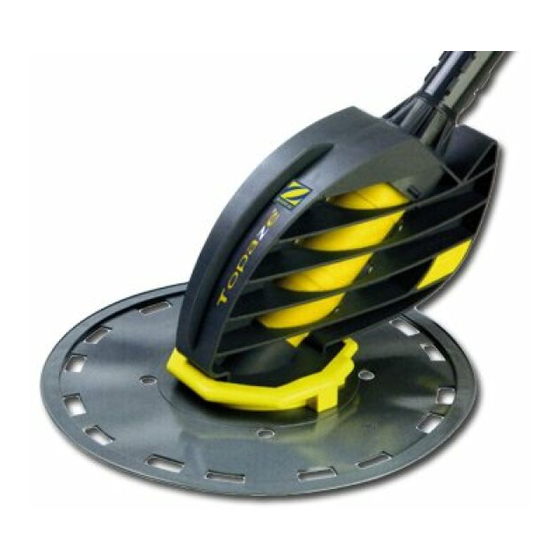

Herzlichen Glückwunsch! Sie haben einen TOPAZE von ZODIAC
erworben, den leistungsfähigsten der automatischen Saugreiniger,
speziell konzipiert für Ihr herkömmliche Aufstellbecken mit
flachem Boden.
Zodiac, die Elemente sicher im Griff.
Die Firma Zodiac, weltweit anerkannt für die Qualität und
Zuverlässigkeit ihrer Produkte in den Bereichen der Luftfahrt und des
Wassersports, bürgt mit ihrem Namen nun auch in der Welt des
Schwimmbeckens für eine ganze Reihe von Swimmingpools, automa-
tischen Reinigern und Wasseraufbereitungssystemen, die sie anbietet.
Die Tatsache, daß sich Zodiac hierbei auf das technologische Know-
how und die Erfahrung von Baracuda stützt, garantiert Ihnen
hochentwickelte und leistungsfähige Geräte.
Eine wirkliche Gewähr für Effizienz und Zuverlässigkeit!

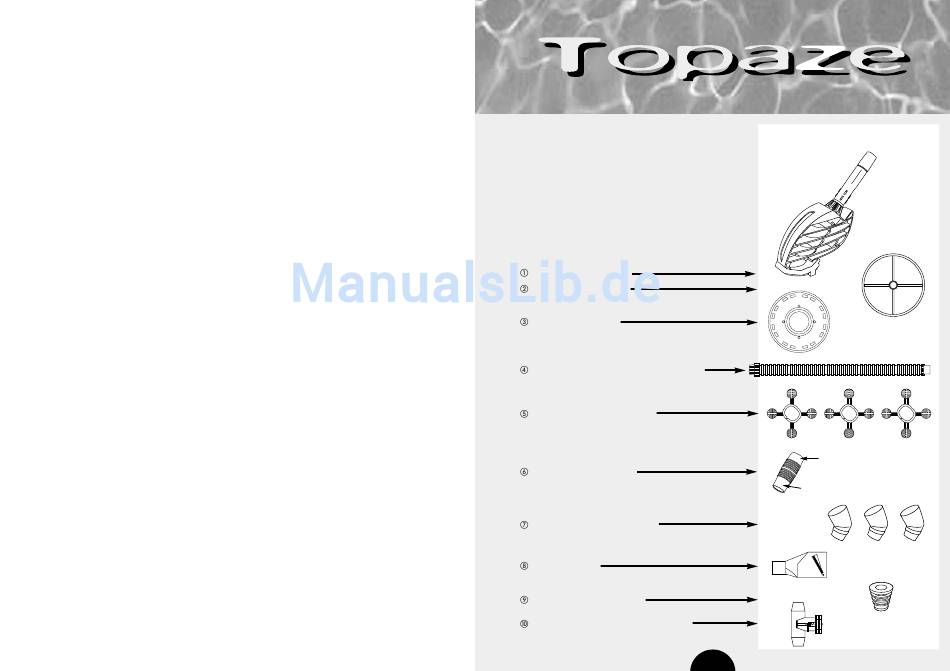

Hier ist die Liste der in der Verpackung enthaltenen Elemente, die Sie
für die Installation Ihres TOPAZE benötigen:
der Saugreiniger TOPAZE
ein gelber Deflektorring
eine graue Saugplatte
10 Schlauchsegmente von je 1 Meter Länge
3 Deflektoren für den Schlauch
ein Schlauchanschlußstück
3 Kniestücke im Winkel von 45°
ein Sogmeßgerät
ein konisches Anschlussstück
ein von Hand zu bedienendes Ventil zur
Einstellung der Durchflussmengen
passive Seite
aktive Seite*
aktive Seite = kleinerer Durchmesser
passive Seite
aktive Seite*
37
TM
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Zodiac TOPAZE
Inhaltszusammenfassung für Zodiac TOPAZE
- Seite 1 Wassersports, bürgt mit ihrem Namen nun auch in der Welt des Schwimmbeckens für eine ganze Reihe von Swimmingpools, automa- tischen Reinigern und Wasseraufbereitungssystemen, die sie anbietet. Die Tatsache, daß sich Zodiac hierbei auf das technologische Know- how und die Erfahrung von Baracuda stützt, garantiert Ihnen hochentwickelte und leistungsfähige Geräte.
-
Seite 2: Garantie
GARANTIE MONTAGE DES SCHLAUCHES Ihr TOPAZE hat eine Garantie von 1 Jahr ab Der Schlauch für Ihren TOPAZE besteht aus Verkaufsdatum für Teile und Arbeitsleistung im Fall Segmenten von 1 Meter Länge von Fabrikations- oder Materialfehlern. Sonstige • Die richtige, an Ihr Schwimmbecken angepaß- Garantieansprüche aller Art sind ausgeschlossen,... -
Seite 3: Installation
Funktionsausfällen kommt, entfernen Sie sorgfältig OVLINE Damit es an Ihrer Pumpe nicht zu 3000/4000 alle im Schlauch des TOPAZE vorhandene Luft. Dazu Funktionsausfällen kommt, entfernen Sie tauchen Sie den Schlauch in Ihrem Schwimmbecken ein sorgfältig alle im Schlauch des TOPAZE und füllen ihn mit Wasser. -
Seite 4: Wartung / Aufbewahrung
PRÜFUNG DER DURCHFLUSSMENGE Mit dem Test zur Prüfung der Durchflußmenge Während der Saison können Sie Ihren TOPAZE im Wasser lassen (auf den Schlauch achten; nie der kann festgestellt werden, ob Ihre Anlage eine direkten Sonneneinstrahlung aussetzen; lassen Sie ihn im Wasser oder an einem schattigen Ort). -
Seite 5: Lösung Eventueller Probleme
Entfernen Sie die beschädigte Membrane Wenn die Durchflußmenge Verringern Sie die Ansaugung mit Hilfe des bei Ihrem einschließlich des Anpreßrings zu groß ist, (der TOPAZE Händler erhältlichen Ventils zur manuellen Einstellung der bleibt am Beckenboden Durchflußmenge. Zum Einsetzen der neuen Membrane , verfahren angedrückt):... - Seite 6 Sie diese nach unten aus. W 38805 Schlauchsegment von 1 Meter • Die Schlauchdeflektoren verschieben, um eine W 24206 Schlauchdeflektor veränderte Fortbewegung des TOPAZE zu erreichen. W 22410 Kniestück im Winkel von 45° W 44800 Sogmeßgerät W 63900 Konisches Anschlussstück 3 / Der TOPAZE bleibt •...
