Gasanschluss
Gasanschluss
■ Dieses Gerät muss in Übereinstimmung mit den geltenden Installationsvorschriften des
Landes, in dem es verwendet werden soll, installiert und angeschlossen werden.
■ Dieses Gerät wird für den Betrieb mit Flüssiggas (LPG) und Erdgas vorgesehen. Die
Umrüstung für den Einsatz auf LPG und Erdgas darf nur von einer qualifizierten Person
durchgeführt werden.

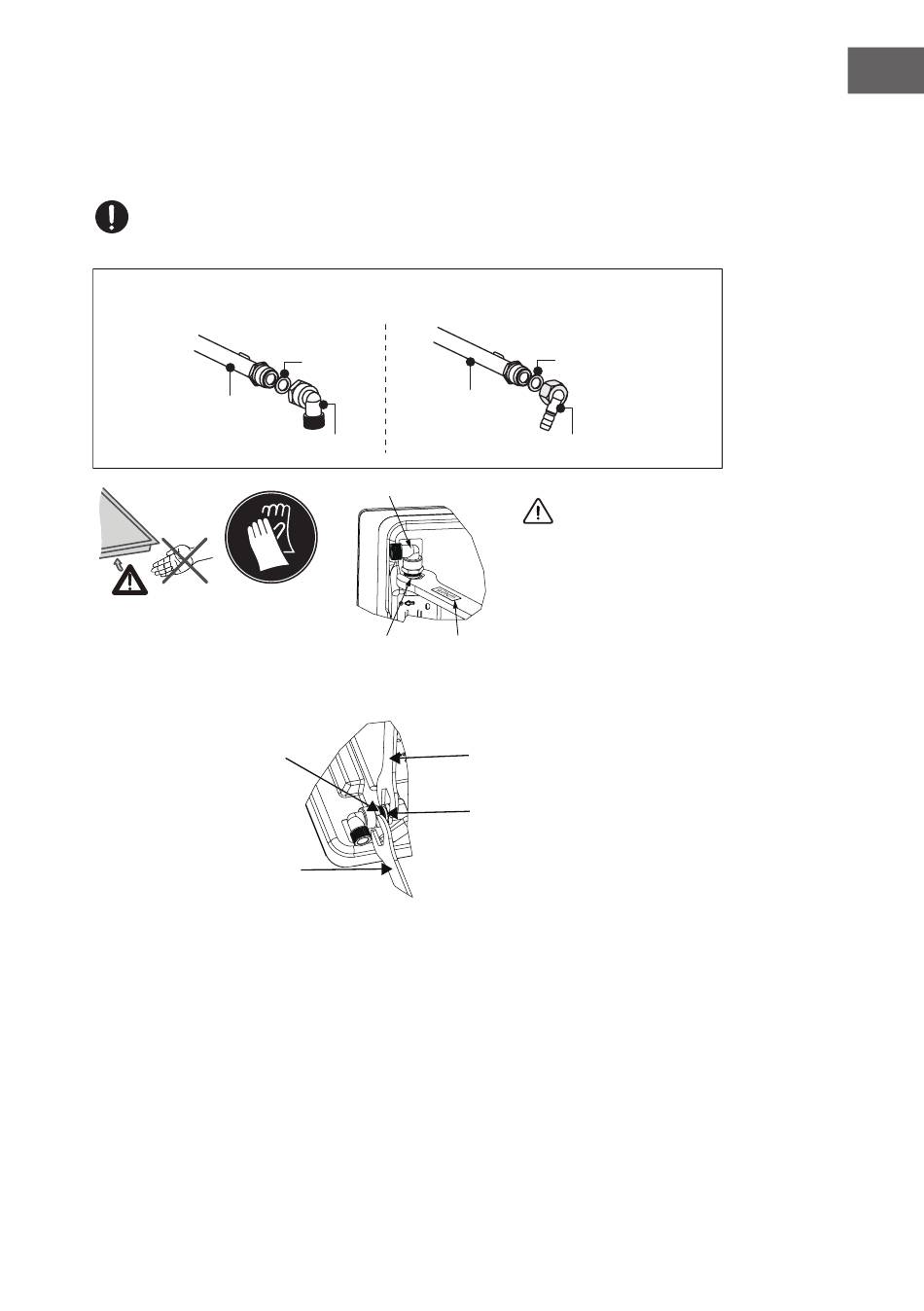

Richtlinien zum Austausch und zur Installation der Gasversorgung:
LPG > Erdgas
Die Gaseintrittsro-
hrbaugruppe
G1/2"Weibliche Kupplung
Installation des Gerätes
Hinweis: Tragen Sie
Schutzhandschuhe, um den Herd
zu passen.
(1) Einstellung der Rohrbogenrichtung
Der Sechskantkopf
des Rohrbogens
Festhalten
Nachdem Sie den Rohrbogen gelöst haben, stellen Sie die Rohrbogenschnittstelle nach Bedarf
in die gewünschte Richtung ein und halten Sie den Sechskantkopf des Rohrbogens mit einem
Schraubenschlüssel fest. Ziehen Sie die schwarze Schraube der Gaseintrittsrohrbaugruppe mit
einem Drehmomentschlüssel von 9 ± 1 N.m an. Stellen Sie sicher, dass das Drehmoment des
Schraubenschlüssels im erforderlichen Bereich liegt, um zu verhindern, dass der Rohrbogen durch
übermäßige Kraft bricht oder beschädigt wird.
Prüfen Sie nach dem Anziehen des Geräts, ob die Teile intakt sind, und testen Sie die Luftdichtheit,
um die Dichtheit des Geräts sicherzustellen. Der Installateur ist für das Ergebnis des Prozesses
verantwortlich.
Dichtung
Die Gaseintrittsro-
hrbaugruppe
Rohrbogen
Schwarze
Drehmoment:
Mutter des
9±1 N.m
Krümmers
Mit einem
Drehmomentschlüssel
von 9±1 N.m anziehen
Der schwarze Bolzen der
Gaseintrittsrohrbaugruppe
Erdgas > LPG
Dichtung
Ø11.5 Weibliche Kupplung
Achtung!
Wenn es notwendig ist, den
Rohrbogen einzustellen oder
zu montieren, darf nur ein
Drehmomentschlüssel mit
9±1N.m verwendet werden,
und es muss an der schwarzen
Mutter des Krümmers statt am
Rohrbogen gearbeitet werden.
DE
17
