Au fste ll a nle i tung

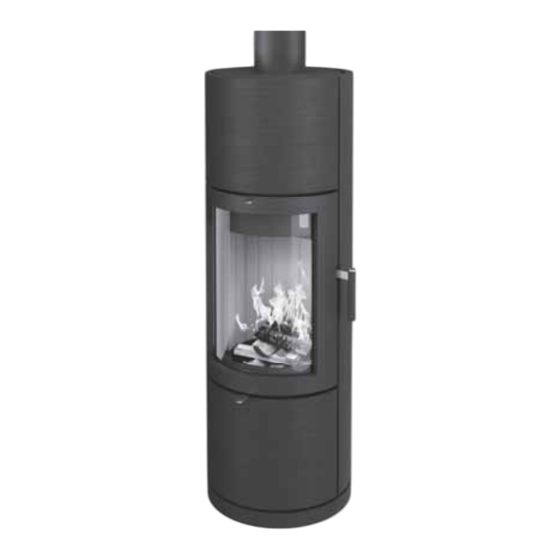

Kaminofen GREENA
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Leda GREENA

Inhaltszusammenfassung für Leda GREENA

  • Seite 1 Au fste ll a nle i tung Kaminofen GREENA...
  • Seite 2 Die Bedienungsanleitung ist zu lesen und zu befolgen!

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis PLANUNGSDATEN Lieferumfang und Zubehör Technische Daten Berechnung der Heizlast (des Wärmebedarfs) Anforderungen an den Schornstein Bestimmung des notwendigen Gesamtförderdrucks Verbrennungsluftversorgung BRAND- UND WÄRMESCHUTZ, SICHERHEIT Brandschutz- und Sicherheitsabstände Erforderliche Mindestabstände Eignung der Aufstellfl äche AUFBAU UND MONTAGE Benötigte Werkzeuge Erleichterung für den Transport Stellfüße Verbrennungsluftleitung anschließen Umlenkung kontrollieren...
  • Seite 4 Bei dem Bauprodukt handelt es sich um einen „Raumheizer für feste Brennstoffe“ nach Anhang ZA.1 der EN 16510-2-1:2022. Im Sprachgebrauch innerhalb dieser Dokumentation wird der seitens des Anwenders übliche Begriff „Kaminofen“ verwendet.

  • Seite 5: Planungsdaten

    Allgemeine Hinweise für den Fachhandwerker Die vorliegende Aufstellanleitung ist Bestandteil der Bedienungsanleitung GREENA. Es sind ebenfalls die Hinweise aus der Bedienungsanleitung zu befolgen. Alle notwendigen nationalen und europäischen Normen, sowie örtliche Vorschriften, die für die Installation der Feuerstätte zu beachten sind, müssen erfüllt werden.
  • Seite 6 — 1004-00541, 3 m Verlängerung Türkontaktschalter oder Thermoleitung inkl. Anschlussklemmen, — 1004-00532, Relaismodul zum Anschluss weiterer Regelkomponenten inkl. 2 m Anschlusskabel  LEDA Unterdruck Controller, LUC — 1003-01720 LUC Unterdruck-Controller-Set, Sicherheitseinrichtung mit Grafi kdisplay für den gemeinsamen Betrieb von Luft absaugender Anlage und Festbrennstoff-Feuerstätte, allgemein bauaufsichtlich zugelassen —...

  • Seite 7: Technische Daten

    Planungsdaten 1.2 Technische Daten Typ (Modell oder Nummer) des Geräts GREENA GREENA baurechtliche Verwendbarkeit als Bauprodukt, CE-Kennzeichnung gem. EN 16510-1:2022, EN 16510-2-1:2022 Produkt nach Anhang ZA.1 der EN 16510-2-1:2022 Raumheizer für feste Brennstoffe Klassifi zierung / Art von Feuerstätten nach Abschnitt 4.1, EN 16510-1:2022 Typ BE Eignung des Geräts, CON oder INT...
  • Seite 8 Planungsdaten Typ (Modell oder Nummer) des Geräts GREENA GREENA II. Angaben zum Brand- und Wärmeschutz erforderlicher Schutz für brennbare Materialien (Brandschutz) Mindestabstände zu brennbaren Materialien Mindestabstand zu brennbaren Materialien – Abstand unter der Feuerstätte, Mindestabstand unterhalb des Bodens des Kaminofens (ohne Füße) zu brennba-...
  • Seite 9 Hinweise zur Prüfung: Geprüft wurde der Kaminofen GREENA mit Anschluss nach oben und einer Abgasrohrverbindung mit einem Rohrbogen 700 mm x 500 mm, einer gestreckten Länge von 120 cm und einer Drosselklappe. Geprüft wurden alle Versionen des GREENA mit dem Prüfbrennstoff Scheitholz. Damit können die handelsüblichen Brennstoffe Scheitholz und Holzbriketts als geeignete Brennstoffe verwendet werden. Der empfohlene Brennstoff ist Scheitholz.

  • Seite 10: Berechnung Der Heizlast (Des Wärmebedarfs)

    Tabellenverfahren (z.B. LEDA BImSchV-Rechner) erbracht werden. Beim GREENA handelt es sich wegen der niedrigen Nennwärmeleistung unabhängig des Wärmebedarfs des Aufstellraums in jedem Fall um eine Einzelraumfeuerungsanlage. Der GREENA kann nur dann gut und wirtschaftlich betrieben werden, wenn seine Wärmeleistung an die gegebenen Wärmebedarfsverhältnisse (Heizlast) und die Bedürfnisse des Betreibers angepasst ist.

  • Seite 11: Bestimmung Des Notwendigen Gesamtförderdrucks

    3. Förderdruck für das Abgasrohr (Verbindungsstück) Wert durch entsprechende Berechnung nach DIN EN 13384 Alle Varianten der Serie GREENA sind mit einem Volumenstromregler (VSR) ausgestattet. Darüber können diese Geräte an die tatsächlichen Schornsteinbedingungen angepasst werden. Eine entsprechende Einstellung des VSR wird bei höheren Arbeitsdrücken empfohlen (siehe Abschnitt „5.4 Einstellen auf die Schornsteinverhältnisse“...

  • Seite 12: Mögliche Bauarten Der Verbrennungsluftversorgung Nach Trol

    Die Leitung wird direkt an der Feuerstätte angeschlossen. Hierfür steht ein entsprechender Verbrennungsluftstutzen zur Verfügung (im Lieferumfang enthalten bzw. als optionales Zubehör verfügbar). Der GREENA bezieht die gesamte Verbrennungsluft ausschließlich über diesen Stutzen im Bodenbereich des Kaminofens. Eine direkte und durchgehende Leitung aus dem Freien bis zur Feuerstätte ist empfohlen.

  • Seite 13: Verbrennungsluftversorgung Aus Dem Raum

    Ausreichende Zuführung von Verbrennungsluft aus verfügbar. dem Raum Sofern ein Nachweis der ausreichenden Verbrennungsluftversorgung erforderlich ist, kann das entsprechende Nachweisformular „LEDA – Nachweis ausreichende Verbrennungsluftversorgung nach FeuVO“ verwendet werden. (zu beziehen über LEDA Werk, Leer oder auf www.leda.de im Serviceportal).

  • Seite 14: Brand- Und Wärmeschutz, Sicherheit

    Feuerstätte befestigt werden. Abb. 2.1 Mindestabstände zu brennbaren Baustoffen oder Bauteilen bei GREENA Die angegebenen Sicherheitsabstände zu brennbaren Materialien, Bauteilen, Möbeln usw. sind Mindestangaben. Bei besonders temperaturempfi ndlichen Materialien, bei besonders wärmegedämmten Gebäudewänden o.ä. sind gegebenenfalls größere Abstände notwendig.

  • Seite 15: Schutz Im Strahlungsbereich Der Sichtscheibe

    Wegen der hohen Wärmestrahlung über die Sichtscheibe des Kaminofens ist in diesem Bereich ein ausreichender Sicherheitsabstand zu brennbaren Materialien einzuhalten. Der Strahlungsbereich vor dem GREENA ist mit den entsprechenden Maßen nach vorne ) und seitlich vor dem GREENA (d ) angegeben.

  • Seite 16: Schutz Im Bereich Vor Der Feuerraumöffnung

    5 cm einzuhalten, um die erforderliche Wärmeabgabe noch sicherstellen zu können. Der GREENA ist für den freistehenden Betrieb vorgesehen, der Einbau in eine Verkleidung oder eine Nische mit nur geringen Öffnungen ist nicht vorgesehen. Die gegenüber brennbaren Materialien erforderlichen Mindestabstände gelten nur für solche Aufstellsituationen, bei denen der Kaminofen seitlich neben einer Wand, vor einer Wand oder in einer Raumecke aufgestellt wird.

  • Seite 17: Eignung Der Aufstellfl Äche

    Die statischen Eigenschaften der Aufstellfl äche müssen ausreichend dimensioniert und geeignet sein. Bei Bedarf müssen geeignete Maßnahmen zur Lastenver- teilung getroffen werden. Die Stellfüße des GREENA sind in geringem Maße (um max. 1,5 cm) einstellbar. Die Aufstellfl äche muss daher nach Möglichkeit weitgehend eben und waagerecht sein.

  • Seite 18: Aufbau Und Montage

    Revisionsklappe – siehe hierzu auch Abschnitt „3.6 Feuertür oder Revisionsklappen einstellen und ausbauen“ ab Seite 16. 3.3 Stellfüße Der GREENA besitzt 4 Stellfüße im Boden – diese sind im Auslieferungszustand bereits eingeschraubt. Hiermit lässt sich der GREENA genau ausrichten – Sechskant, SW 17 mm.

  • Seite 19: Verbrennungsluftleitung Anschließen

    Lage von Guss-Prallplatte Umlenkstein kontrolliert werden. Der Umlenkstein kann über die Feuerraumtür / vom Brennraum aus eingelegt oder z.B. zur Wartung ausgebaut werden. Abb. 3.2 Lage der Umlenkung beim GREENA Abb. 3.3 Lage der Umlenkung beim GREENA – Schnittdarstellung...

  • Seite 20: Feuertür Oder Revisionsklappen Einstellen Und Ausbauen

    Aufbau und Montage 3.6 Feuertür oder Revisionsklappen einstellen und ausbauen Die Feuertür und die beiden Revisionsklappen oben und unten können ausgebaut und auch eingestellt werden. Die Feuertür öffnen, bei selbstschließender Feuertür die Türfeder entspannen – siehe auch folgenden Abschnitt „3.8 Türfeder spannen – Umbau auf selbstschließende Feuertür“...

  • Seite 21: Türverschluss Einstellen

    Aus-, Einbau und Höheneinstellung für die beiden Revisionsklappen oben und unten ist identisch zur Feuertür. 3.7 Türverschluss einstellen Der GREENA besitzt eine Verschlussleiste mit drei Verschlussrollen. Um ein korrektes Schließen der Tür zu ermöglichen, lässt sich die Verschlussleiste am Korpus in einstellen.

  • Seite 22: Türfeder Spannen - Umbau Auf Selbstschließende Feuertür

    Aufbau und Montage 3.8 Türfeder spannen – Umbau auf selbstschließende Feuertür Der GREENA wird serienmäßig mit nicht selbstschließender Feuertür ausgeliefert. Im Auslieferungszustand ist die Türfeder bereits eingebaut, aber nicht gespannt / nicht aktiv. Die Feuertür kann auf selbstschließend umgebaut werden: Die Feuertür öffnen,...

  • Seite 23: Elektronische Heizhilfe (Zubehör)

    Aufbau und Montage 3.10 elektronische Heizhilfe (Zubehör) Für den GREENA ist eine elektronische Heizhilfe als optionales Zubehör verfügbar (ID-Nr. 1004-01039). Die elektronische Heizhilfe ist in den Versionen des GREENA ohne LEDATRONIC verwendbar. Elektronische Heizhilfe als Set / Nachrüst-Set, bestehend aus ...

  • Seite 24: Anschließen

    Die Einstellung der Steuerung auf die jeweilige Anwendung erfolgt über DIP-Schalter an der Steuerung (Seite gegenüber Steckbuchsen) Einstellung und Auswahl der Steuerungsfunktionen, Einstellung der DIP-Schalter DIP-Schalter-Einstellung Funktion der Steuerung elektronische Heizhilfe für den GREENA – Betrieb ohne Katalysator elektronische Heizhilfe für den GREENA – Betrieb mit Emissionsminderungsset mit Überwachungsfunktion für den Katalysators...

  • Seite 25: Emissionsminderungsset (Zubehör)

    Demomodus der elektronische Heizhilfe 3.11 Emissionsminderungsset (Zubehör) Um die jeweilige Variante des GREENA aufzurüsten ist ein Emissionsminderungsset als optionales Zubehör verfügbar, es besteht aus dem Katalysator-Element und dem Katalysator-Halter, sowie dem optionalen Zubehör elektronische Heizhilfe (siehe dazu vorhergehenden Abschnitt „3.10 elektronische Heizhilfe (Zubehör)“...

  • Seite 26: Drehkonsole Und Drehbarer Abgasstutzen (Zubehör)

    Aufbau und Montage 3.12 Drehkonsole und drehbarer Abgasstutzen (Zubehör) Für den GREENA ist ein Drehkonsolen-Set als optionales Zubehör verfügbar, es besteht aus der eigentlichen Drehkonsole (Gerätesockel) und dem drehbaren Abgasstutzen. Die Aufstellfläche muss eben und gerade sein, die Drehkonsole lässt sich nicht ausrichten. Eine Verbrennungsluftleitung ist nur im Anschluss von unten möglich.

  • Seite 27: Seitlichen Endanschlag Einstellen

    Aufbau und Montage den GREENA an der vorgesehenen Aufstellposition vorsichtig ankippen – diese Arbeitsschritte sind empfohlenerweise zu Zweit durchzuführen – und die 4 Stellfüße aus dem Geräteboden herausdrehen oder komplett eindrehen, die montierte Drehkonsole unter dem Geräteboden mit den Gewindestiften einsetzen –...
  • Seite 28 Innensechskant (Inbus) SW 2,5 mm, die Gewindestifte nur leicht anziehen, es müssen ca. 4 mm des Gewindestifts herausstehen. Der GREENA lässt sich nach dem Zusammenbau zwischen den beiden Gewindestiften drehen. Anschließend das Oberteil der Drehkonsole wieder aufsetzen und mit den 3 Schrauben am Unterteil befestigen –...

  • Seite 29: Installation Der Ledatronic

    Installation der LEDATRONIC Der GREENA ist serienmäßig als manuelles Gerät oder als Gerät mit Vorbereitung von den Einbau der LEDATRONIC (LT3) verfügbar. Für den Betrieb mit der elektronischen Verbrennungsluftregelung LEDATRONIC ist die vorbereitete Variante mit dem passenden Zubehörset LEDATRONIC (siehe „Optionales Zubehör“...

  • Seite 30: Einstellen Auf Den Gerätetyp

    Wechsel in die Menü-Ebene direkt aus der Hauptanzeige. Wechsel in die Fachbetrieb-Ebene Eingabe des Passworts und Weiter. Auswahl der Einstellung Heizgerät. Auswahl des Gerätetyps GREENA Die getroffene Auswahl wird bestätigt mit „Ausgeführt“. Abb. 4.2 Zugriff auf die Heizgeräte-Ebene Für Anpassungen der LEDATRONIC bei besonderen Anlagenverhältnissen können entsprechende Einstellungen nach Vorgabe der Montageanleitung der LEDATRONIC vorgenommen werden.

  • Seite 31: Anschluss

    Die Drehkonsole des GREENA ist nicht höhenverstellbar. Bei Aufstellfl ächen aus oder mit brennbaren Baustoffen darf der GREENA nicht direkt mit dem Geräteboden auf den Boden gestellt werden. Zu brennbaren Aufstellfl ächen muss der GREENA mindestens leicht angehoben werden (mit den Stellfüßen), sodass kein direkter Kontakt des Gerätebodens mit der Aufstellfl...

  • Seite 32: Verbindungsstück Und Anschluss An Den Schornstein

    Durch Bauteil- und Montagetoleranzen kann es ebenfalls zu leichten Abweichungen bei den angegebenen Höhenmaßen kommen – Dies gilt insbesondere bei den emaillierten Geräteversionen. Für die Anlagenplanung ist zu berücksichtigen, dass der GREENA mit einem 90°-Rundbogen, Höhe 700 mm x Breite 500 mm, einer gestreckten Länge von 120 cm und einer Drosselklappe geprüft wurde.

  • Seite 33: Einstellen Auf Die Schornsteinverhältnisse

    VSR bei angeschlossener Verbrennungsluftleitung oder bei Anschluss an ein LAS Die Einstellung des VSR erfolgt beim GREENA auf der Grundlage einer Schornsteinberechnung. Bei Anschluss einer Verbrennungsluftleitung oder bei Anschluss an ein LAS ist daher dieser zusätzliche Förderdruck für die Verbrennungsluftversorgung innerhalb der Berechnung zu berücksichtigen.

  • Seite 34: Einstellen Des Vsr

    Anschluss Einstellen des VSR Die Einstellung des VSR muss lediglich einmal, z.B. beim Aufstellen vorgenommen werden. Erstellen einer Schornsteinberechnung nach DIN EN 13384-1, Ermitteln des Arbeitsdrucks des Schornsteins – bei der Schornsteinberechnung wird unter anderem der Druck-Überschuss ermittelt, z.B. laut Berechnung angegebener Überschuss des Arbeitsdrucks: PZ - PZe: 8,28 Pa Abb.
  • Seite 35 Anschluss Einstellung anhand folgender Tabelle: nach DIN EN 13384 errechneter Einstellung des VSR Druck-Überschuss (PZ - PZe) in Pa bis 1,6 1,7 bis 3,2 3,3 bis 4,9 5,0 bis 6,5 6,6 bis 8,2 8,3 bis 9,8 9,9 bis 11,5 11,6 bis 13,1 13,2 bis 14,7 14,8 bis 16,4 16,5 bis 18,0...

  • Seite 36: Erstinbetriebnahme

    Erstinbetriebnahme Erstinbetriebnahme Wir empfehlen, bei der ersten Inbetriebnahme der Feuerstätte nur mit geringer Brennstoffaufgabe (0,4 bis 0,7 kg) zu heizen. Während der Erstinbetriebnahme kann es kurzzeitig zu leichter Geruchsbildung kommen. Bitte sorgen Sie während dieser Zeit für ausreichende Lüftung des Aufstellraums und vermeiden Sie ein direktes Einatmen.

  • Seite 37: Sonstige Angaben Und Zugeh. Anleitungen

    Dokumentation „Produktinformationen gemäß europäischer Richtlinien und Verordnungen (EU-Produktangaben)“. Anforderungen an die Stromversorgung Informationen und Anforderungen an die Stromversorgung fi nden Sie gegebenenfalls in den separaten Anleitungen zum LEDA Unterdruck-Controller LUC. Einbau und Betrieb von Steuerungs- und Sicherheitseinrichtungen Informationen für den Einbau und Betrieb von Steuerungs- und Sicherheitseinrichtungen fi...
  • Seite 40 Fordern Sie weitere Infos an: LEDA Werk GmbH & Co. KG Postfach 1160 26761 Leer Telefon 0491 - 6099 - 0 Telefax - 290 www.leda.de info@www.leda.de...
