POSIZIONAMENTO DEL TUBO DI CONNESSIONE DELLA POMPA FILTRO
1. Togliere la pompa filtro e i tubi dal loro imballaggio.
2. Sistemare la pompa filtro nelle vicinanze delle connessioni dei tubi (8) ai sistemi della
valvola plunger. Assicurarsi che la pompa filtro sia di facile accesso per tutta la durata del
suo utilizzo.
NOTA: In alcune zone le norme prevedono che la pompa filtro venga montata su
di una piattaforma fissa. Per questa ragione ci sono due fori di montaggio sulla
base della pompa. Consultate le autorita' competenti locali per conoscere le norme
richieste.
3. Prendere i due tubi della pompa (8) e connettere i dadi dei tubi alla pompa filtro.
4. Svitare in senso antiorario la ghiera (1) dal filtro. Riporla in luogo sicuro.
5. La pompa filtro è un sistema ermetico a tenuta d'aria. Girare in senso antiorario entrambe
le valvole per il rilascio dell'aria (2 & 7) per aprire. NON rimuovere le valvole per il
rilascio dell'aria, in quanto se il motore fosse acceso potrebbe fuoriuscire dell'acqua
con forza e causare danni o ferite.
6. Prendere e togliere il coperchio del filtro (4). Controllare che ci sia una cartuccia all'interno.
Se c'e' sostituire il coperchio, stringere bene la ghiera (1).
7. Stringere cautamente la valvola di sedimento alla base per essere certi che l'acqua non
fuoriesca.
8. Quando la piscina è riempita, connettere il tubo dalla parte bassa del corpo del filtro alla
parte più alta della griglia. La connessione del tubo deve essere effettuata nella parte
bassa del sistema valvola plunger. Usare il dado posto all'estremità del tubo per effettuare
l'allacciamento.
9. Collegare il secondo tubo tra la metà della copertura motore e la parete della piscina.
E' importante sostituire velocemente la parte danneggiata o l'insieme delle parti rotte.
Utilizzare solamente i ricambi consigliati dalla casa produttrice.
Posizionare la pompa lontano dalla piscina per evitare che i bambini
salgano sopra la pompa per entrare in piscina.

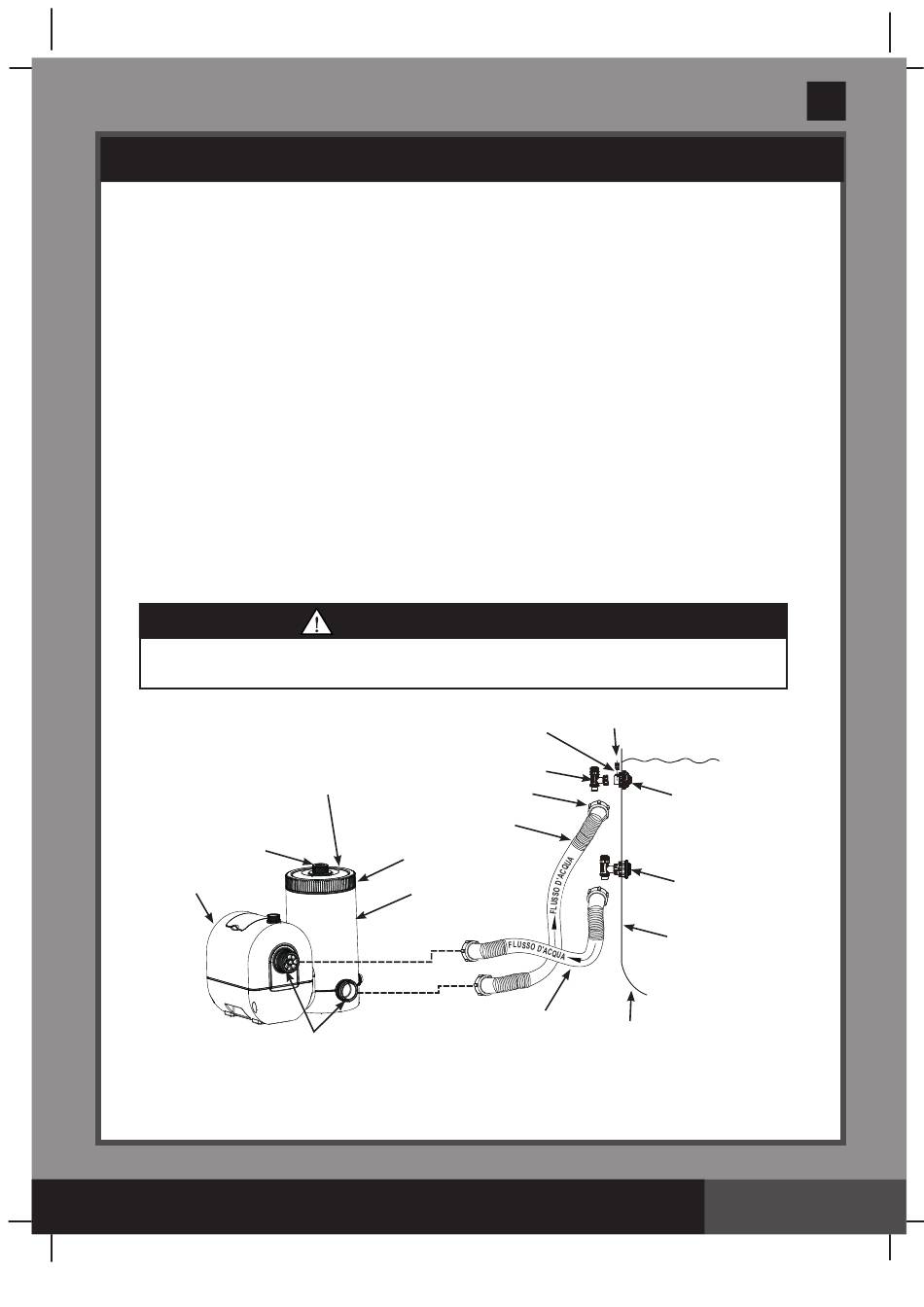

COPERCHIO
INDICATORE DEL
FILTRO + VALVOLA
DI RILASCIO
DELL'ARIA
MOTORE
MANICOTTO
FORMA ANELLO
Le istruzioni per il montaggio forniranno tutte le informazioni necessarie per l'installazione elettrica
ed includeranno i riferimenti ai regolamenti di ogni paese in materia di elettricità.
CONSERVARE QUESTE ISTRUZIONI
(110) MODEL FP634 FILTER PUMP ITALIAN 7.5" X 10.3" PANTONE 295U 08/23/2024
A TTENZIONE
CONNETTORE DI INGRESSO
DELL'ARIA FILETTATO
ASSEMBLAGGIO DELLA
VALVOLA PLUNGER
FILTRO
TESTINA DEL TUBO
TUBO DI USCITA
GHIERA COPERTURA
FILTRO
CARTUCCIA
FILTRO INTERNA
VALVOLA DELLA
BOCCHETTA DELL'ARIA
LIVELLO DELL'ACQUA
UGELLO REGOLABILE
DELLA BOCCHETTA
DI INGRESSO DELLA
PISCINA
RACCORDO
FILTRO
PARETE PISCINA
INTERNA
TUBO
PARETE PISCINA
D'ENTRATA
ESTERNA
(ILLUSTRAZIONE NON IN SCALA)
110
Italiano
A
