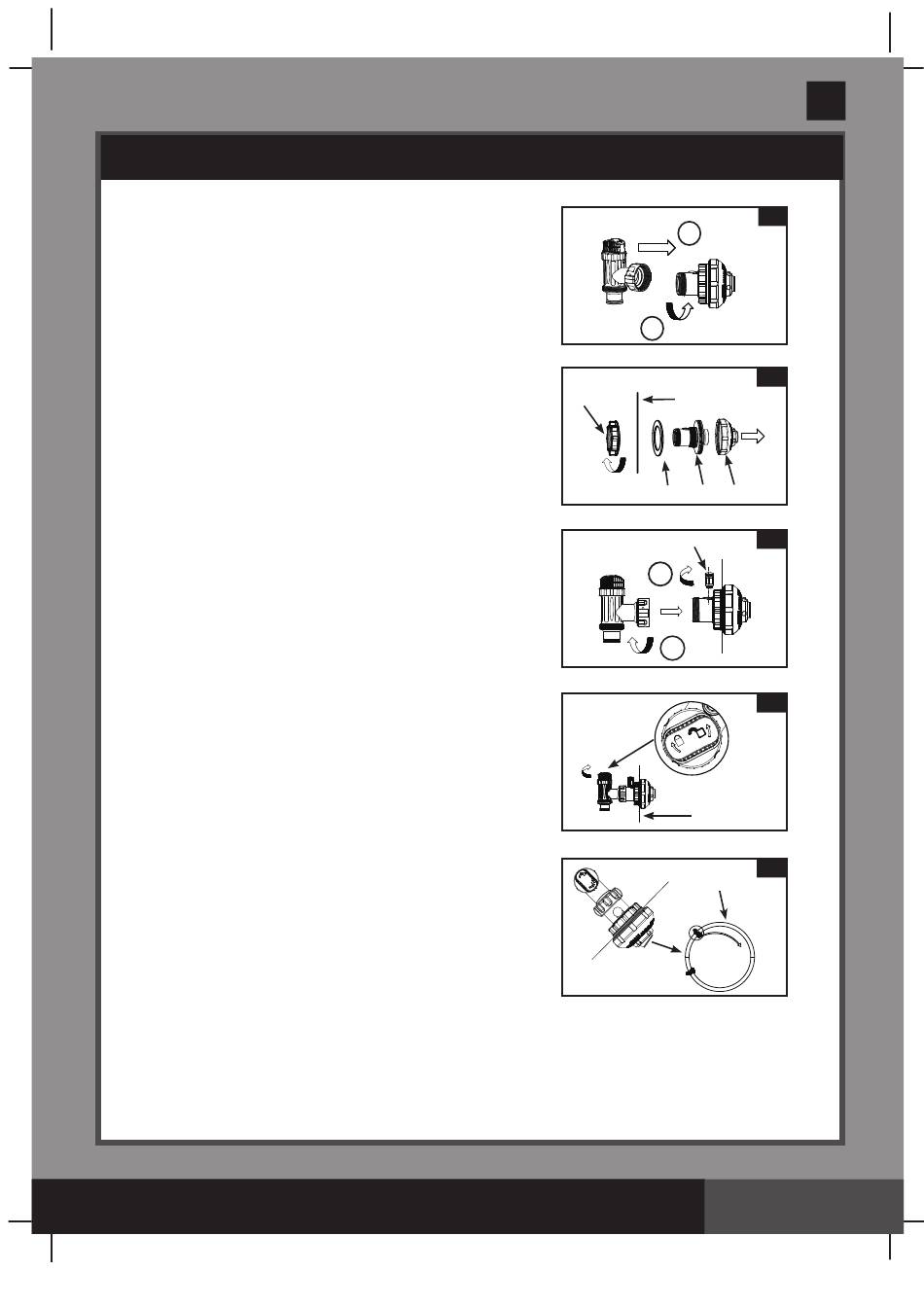

POOL - EINLAUFMUNDSTÜCK & KOLBENVENTIL EINRICHTUNG ( optional )
1.
Schrauben Sie die Absperrschieber-Einheit gegen
den Uhrzeigersinn vom Schraubanschluss der
Luftzufuhr (19) ab (siehe dazu Zeichnung 5).
Achten Sie darauf dass der Stufendichtungsring
(22) auf seinem Platz bleibt. Stellen Sie den
Ventilkolben am Boden auf einen sicheren Platz.
2.
Schrauben Sie die Filtermutter (12) gegen
den Uhrzeigersinn vom Schraubanschluss
der Luftzufuhr (19) ab. Stecken Sie die
Unterlegscheibe (13) in die Schraubverbindung
(19).
3.
Bringen Sie den Stutzen und den Absperrschieber
an der oberen Position vom Poolwassereinlauf
an. Führen Sie die Düsenverbindung (15 und 19)
von der Innenseite der Beckenfolie in eine der
vorgebohrten Öffnungen ein. Die Unterlegscheibe
bleibt dabei am Anschluss und wird an die
Innenseite der Folienwand angedrückt.
4.
Vor dem Zusammenbau die Gewinde mit Vaseline
einfetten. Schrauben Sie nun die Filtermutter (12)
mit der flachen Seite zur Folienaußenseite zeigend
im Uhrzeigersinn wieder am Schraubanschluss für
die Luftzufuhr (19) an (siehe dazu Zeichnung 6).
5.
Ziehen Sie die verstellbare Beckeneinlaufdüse (15)
und die Filtermutter (12) am Schraubanschluss für
die Luftzufuhr (19) handfest an.
6.
Nehmen Sie den Kolbenventilbausatz. Stellen
Sie sicher dass der Stufendichtungsring an der
richtigen Stelle sitzt.
7.
Schrauben Sie das Luftstrahlventil (18) an den
Schraubanschluss für die Luftzufuhr (19).
HINWEIS: Stellen Sie sicher, dass das
Luftstrahlventil fest angeschraubt ist und nach
oben zeigt. Schrauben Sie die
Absperrschieber-Einheit im Uhrzeigersinn wieder
am Schraubanschluss für die Luftzufuhr (19) an
(siehe dazu Zeichnung 7).
8.
Drehen Sie den Ventilkolben-Griff im
Uhrzeigersinn auf geschlossene Stelle. Stellen
Sie sicher, dass der Ventilkolben sicher bzw.
fest geschlossen ist. Dieser verhindert, dass das
Wasser bei der Befüllung rausfließt (siehe dazu
Zeichnung 8).
9.
Für bessere Zirkulationsergebnisse stellen Sie
die Richtung des Mundstückkopfes so ein, dass
sie vom Poolabfluss wegzeigt (siehe dazu
Zeichnung 9).
10. Das Becken kann nun mit Wasser gefüllt
werden. Anweisungen hierfür finden sich im
Benutzerhandbuch für das freistehende Becken.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(110) MODEL FP634 FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 08/23/2024
12
HINWEIS: Verschließen Sie
das Luftstrahlventil (18) unter
normalen Umständen, oder
während die Pumpe läuft, nicht
mit der Ventilkappe (20). Siehe
„Anleitung zur Fehlerbehebung".
110
Deutsch
A
5
2
1
6
POOLFOLIE
INNENSEITE
13
19
15
7
18
1
2
8
POOLFOLIE
INNENSEITE
9
Pool
FLIESSRICHTUNG
