1. EINLEITUNG
1.1
ALLGEMEINES
Die Konfiguration jedes IR Plus durch ein Etikett angegeben, das am Hauptgehäuse angebracht ist. Bitte geben Sie den Produktnamen,
die Teilenummer und die Seriennummer an, wenn Sie sich für Hilfestellung oder Ersatzteile an Crowcon wenden.
1.2
PRODUKTBESCHREIBUNG
Der IR Plus besteht aus einem Gehäuse aus Edelstahl 316, einer antistatischen wetterfesten Abdeckung über der Optik, einer
Gasmessungskammer und einer Elektronikbaugruppe. Ein stationäres Display-Modul kann ebenfalls montiert werden. Anweisungen für
den Einbau des stationären Displays finden Sie im Handbuch des Displays (M07061).
HINWEIS:
Das Display-Modul darf nur an einem „Display-bereiten" IR Plus montiert werden. Für weitere Informationen wenden Sie
sich bitte an Crowcon. Es kann eine optionale Doppelverschraubung geliefert werden, um den IR Plus direkt an Hilfsverteilerkästen mit
M20-Kabeleingang anzuschließen.
HINWEIS:
Das Gehäuse des IR Plus wird mit zwei Kabeleingängen geliefert – M20 oder ¾" NPT. Einer der Kabeleingänge zum IR Plus
wird mit einem zertifizierten Stopfen verschlossen. Der IR Plus muss mit beiden Kabeleingängen abgedichtet montiert werden: einer
mit einer Kabelverschraubung, der andere mit einem zertifizierten IP66-Verschlussstopfen oder einer Kabelverschraubung.
©2024 Crowcon Detection Instruments

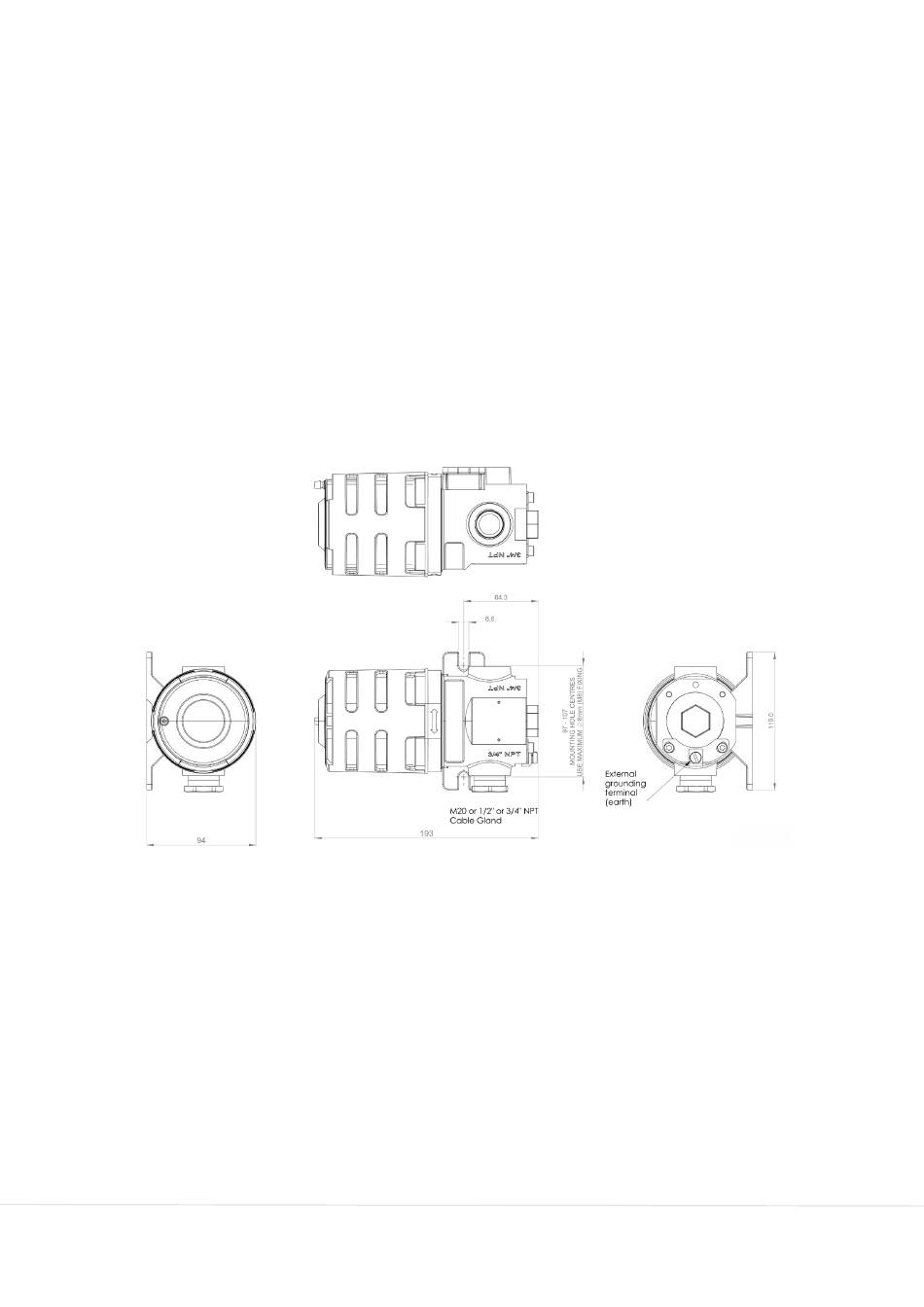

Abbildung 1: IR Plus bemessene Ansicht – Alle Abmessungen in Millimetern
Ltd.
IR Plus Benutzerhandbuch | 6
