W enn der IR Plus auf einer flachen Oberfläche montiert werden soll, markieren und bohren Sie zwei Löcher mit Hilfe der
Montage h alterung als Schablone. Befestigen Sie die zwei Teile der Halterung lose mit für die Wand bzw. Oberfläche geeigneten
Befestigungs mitteln.
b.
Befestigen Sie die beiden Halterungen, so dass der IR Plus fest an seinem Platz gehalten wird.
c.
Sobald der IR Plus sicher befestigt ist, nehmen Sie die rückwärtige Mutter des IR Plus ab, um den Zugang zu den Kabelanschlüssen
zu ermöglichen.
d.
B ereiten Sie das Feldkabel vor – Crowcon empfiehlt ein stahldrahtbewehrtes (SWA) 1,5-mm
unter der Voraussetzung verwendet werden, dass sie mit Exd-zugelassenen Verschraubungen kompatibel sind. Bringen Sie eine
geeignete zugelassene Exd-Kabelverschraubung an, führen Sie die Kabelleiter durch das Gehäuse des IR Plus und schrauben Sie die
Kabelverschraubung ein. Befestigen Sie die Verschraubung und gewährleisten Sie, dass der Kabelmantel an der Kabelverschraubung und
dem Gehäuse des IR Plus geerdet ist. NB. Vergessen Sie nicht, die rückwärtige Mutter nach dem Einbau des Kabels wieder anzubringen.
e.
Das Halteblech (Pos. 7 in Abbildung 2) muss sicher montiert werden, um jede Gefahr, dass sich die rückwärtige Mutter (oder das
stationäre Display oder IS-Barrieremodul) durch Vibrationen lockert, zu vermeiden.
2.6
INSTALLATION MIT DOPPELVERSCHRAUBUNG UND HILFSVERTEILERKASTEN
Anbringen an einem Hilfsverteilerkasten:
a.
Nehmen Sie vorsichtig den äußeren Bereich der Doppelverschraubung ab (Abbildung 2).
b.
Schrauben Sie das schmale Ende der Doppelverschraubung in den Hilfsverteilerkasten.
c.
H eben Sie den IR Plus auf Höhe des Hilfsverteilerkastens und führen Sie die Kabel durch die Baugruppe und in den
Hilfsverteilerkasten. Befestigen Sie den IR Plus durch festes Anschrauben des Kragens an die Kabelverschraubung. Ziehen Sie die
Madenschraube an.
d.
D as Hauptgehäuse des IR Plus kann (vorausgesetzt, es ist mechanisch sicher befestigt, stört keine andere Anlagen und ist zur
Wartung zugänglich) horizontal in beliebigem Winkel geschwenkt werden.
e.
Anweisungen zur Verkabelung finden Sie in Abschnitt 2.6. Siehe auch Abbildung 3.
©2024 Crowcon Detection Instruments

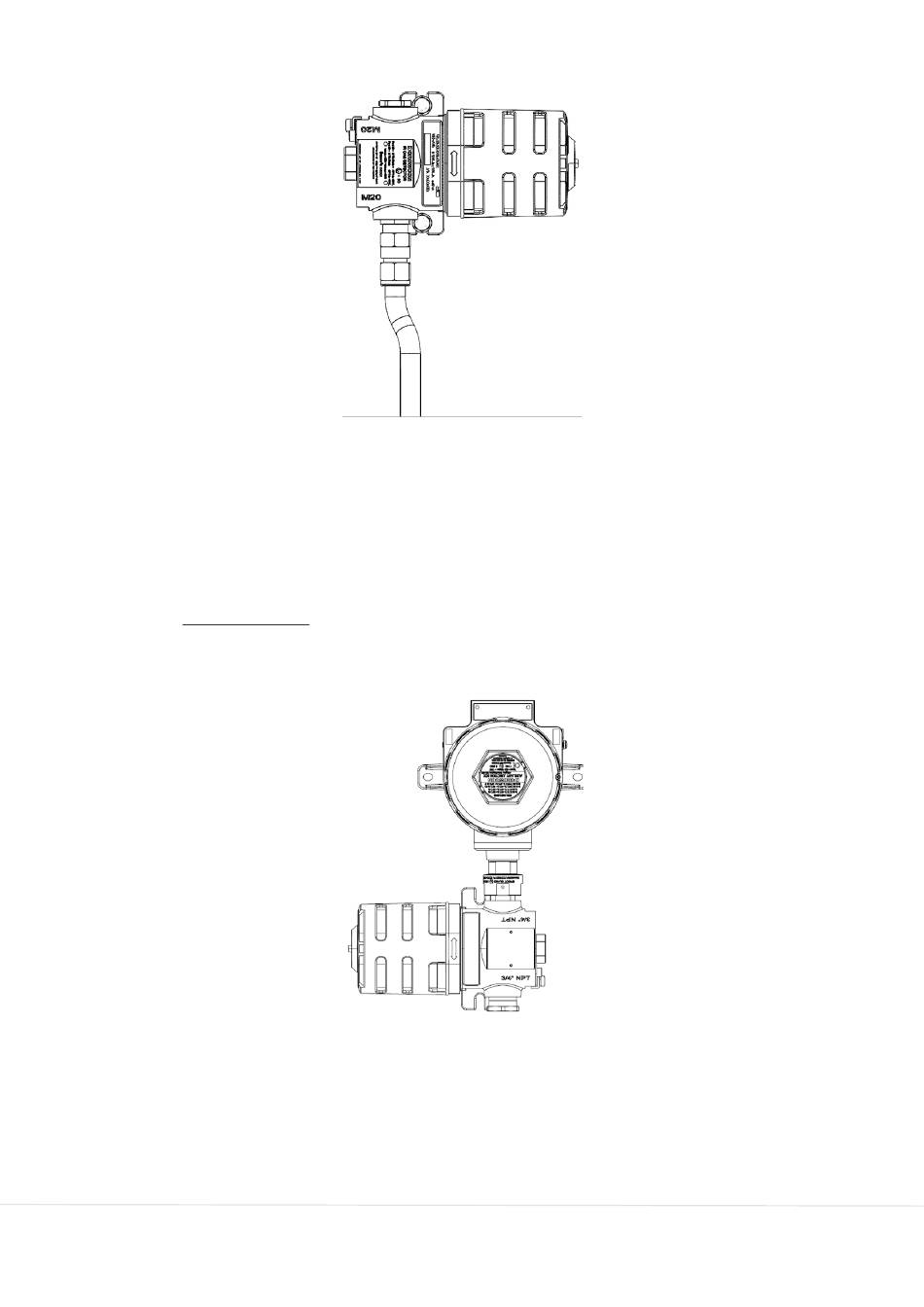

Abbildung 5: IR Plus mit Montagehalterung und Kabelverschraubung
Abbildung 6: IR Plus am Hilfsverteilerkasten angeschlossen
Ltd.
-Kabel. Andere Kabeltypen können
2
IR Plus Benutzerhandbuch | 10
