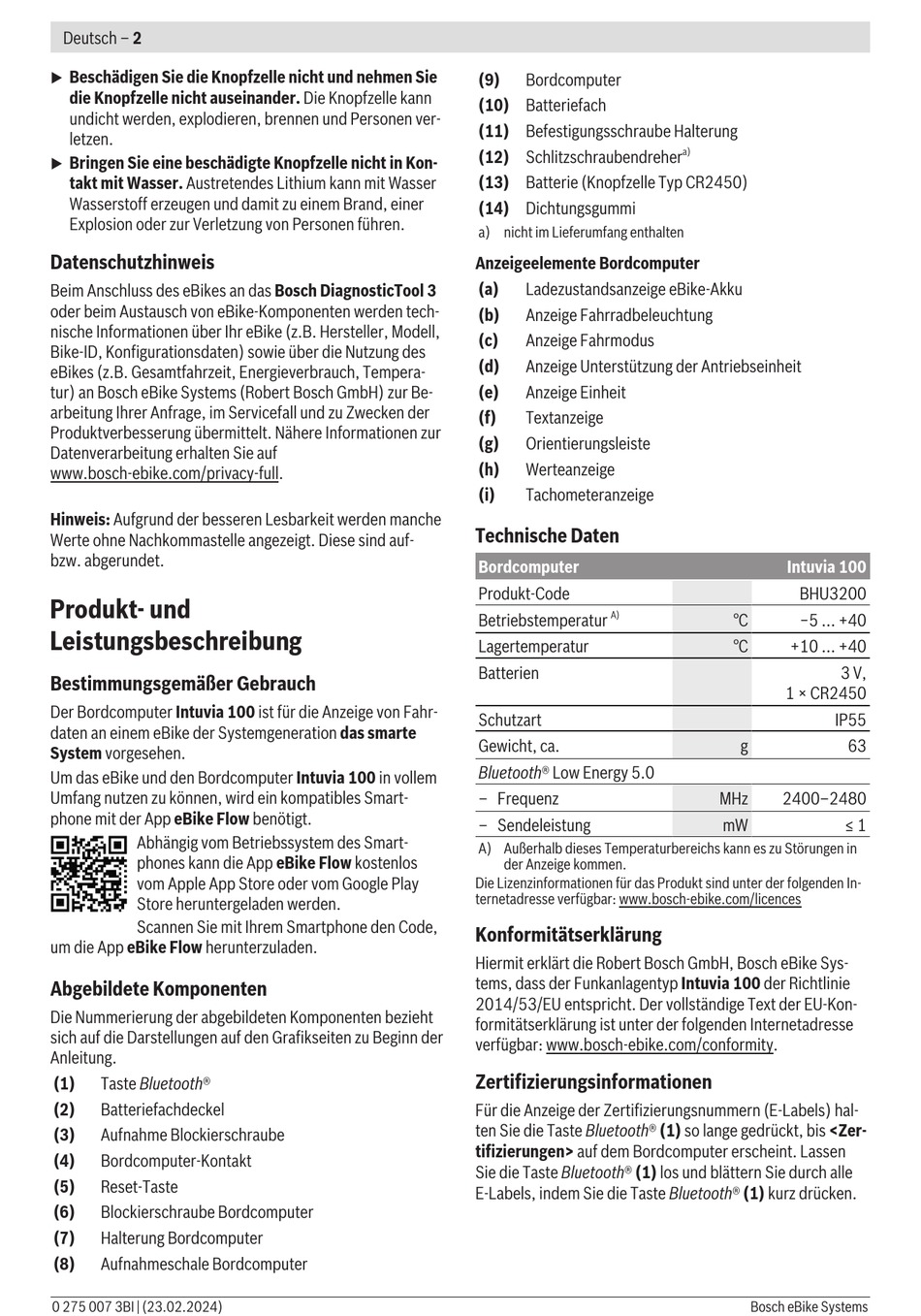

Bosch Intuvia 100 Ergänzung Zur Betriebsanleitung Seite 6

Deutsch – 2
Beschädigen Sie die Knopfzelle nicht und nehmen Sie
u
die Knopfzelle nicht auseinander. Die Knopfzelle kann
undicht werden, explodieren, brennen und Personen ver-
letzen.
Bringen Sie eine beschädigte Knopfzelle nicht in Kon-
u
takt mit Wasser. Austretendes Lithium kann mit Wasser
Wasserstoff erzeugen und damit zu einem Brand, einer
Explosion oder zur Verletzung von Personen führen.
Datenschutzhinweis
Beim Anschluss des eBikes an das Bosch DiagnosticTool 3
oder beim Austausch von eBike-Komponenten werden tech-
nische Informationen über Ihr eBike (z.B. Hersteller, Modell,
Bike-ID, Konfigurationsdaten) sowie über die Nutzung des
eBikes (z.B. Gesamtfahrzeit, Energieverbrauch, Tempera-
tur) an Bosch eBike Systems (Robert Bosch GmbH) zur Be-
arbeitung Ihrer Anfrage, im Servicefall und zu Zwecken der
Produktverbesserung übermittelt. Nähere Informationen zur
Datenverarbeitung erhalten Sie auf
www.bosch-ebike.com/privacy-full.
Hinweis: Aufgrund der besseren Lesbarkeit werden manche
Werte ohne Nachkommastelle angezeigt. Diese sind auf-
bzw. abgerundet.
Produkt- und
Leistungsbeschreibung
Bestimmungsgemäßer Gebrauch
Der Bordcomputer Intuvia 100 ist für die Anzeige von Fahr-
daten an einem eBike der Systemgeneration das smarte
System vorgesehen.
Um das eBike und den Bordcomputer Intuvia 100 in vollem
Umfang nutzen zu können, wird ein kompatibles Smart-
phone mit der App eBike Flow benötigt.
Abhängig vom Betriebssystem des Smart-
phones kann die App eBike Flow kostenlos
vom Apple App Store oder vom Google Play
Store heruntergeladen werden.
Scannen Sie mit Ihrem Smartphone den Code,
um die App eBike Flow herunterzuladen.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellungen auf den Grafikseiten zu Beginn der
Anleitung.
(1) Taste Bluetooth®
(2) Batteriefachdeckel
(3) Aufnahme Blockierschraube
(4) Bordcomputer-Kontakt
(5) Reset-Taste
(6) Blockierschraube Bordcomputer
(7) Halterung Bordcomputer
(8) Aufnahmeschale Bordcomputer
0 275 007 3BI | (23.02.2024)
(9) Bordcomputer
(10) Batteriefach
(11) Befestigungsschraube Halterung
(12) Schlitzschraubendreher
(13) Batterie (Knopfzelle Typ CR2450)
(14) Dichtungsgummi
a) nicht im Lieferumfang enthalten
Anzeigeelemente Bordcomputer
(a) Ladezustandsanzeige eBike-Akku
(b) Anzeige Fahrradbeleuchtung
(c) Anzeige Fahrmodus
(d) Anzeige Unterstützung der Antriebseinheit
(e) Anzeige Einheit
(f) Textanzeige
(g) Orientierungsleiste
(h) Werteanzeige
(i) Tachometeranzeige
Technische Daten
Bordcomputer
Produkt-Code
A)
Betriebstemperatur
Lagertemperatur
Batterien
Schutzart
Gewicht, ca.
Bluetooth® Low Energy 5.0
– Frequenz
– Sendeleistung
A) Außerhalb dieses Temperaturbereichs kann es zu Störungen in
der Anzeige kommen.
Die Lizenzinformationen für das Produkt sind unter der folgenden In-
ternetadresse verfügbar: www.bosch-ebike.com/licences
Konformitätserklärung
Hiermit erklärt die Robert Bosch GmbH, Bosch eBike Sys-
tems, dass der Funkanlagentyp Intuvia 100 der Richtlinie
2014/53/EU entspricht. Der vollständige Text der EU-Kon-
formitätserklärung ist unter der folgenden Internetadresse
verfügbar: www.bosch-ebike.com/conformity.
Zertifizierungsinformationen
Für die Anzeige der Zertifizierungsnummern (E‑Labels) hal-
ten Sie die Taste Bluetooth® (1) so lange gedrückt, bis <Zer-
tifizierungen> auf dem Bordcomputer erscheint. Lassen
Sie die Taste Bluetooth® (1) los und blättern Sie durch alle
E‑Labels, indem Sie die Taste Bluetooth® (1) kurz drücken.
a)
Intuvia 100
BHU3200
°C −5 ... +40
°C +10 ... +40
3 V,
1 × CR2450
IP55
g 63
MHz 2400–2480
mW ≤ 1
Bosch eBike Systems
