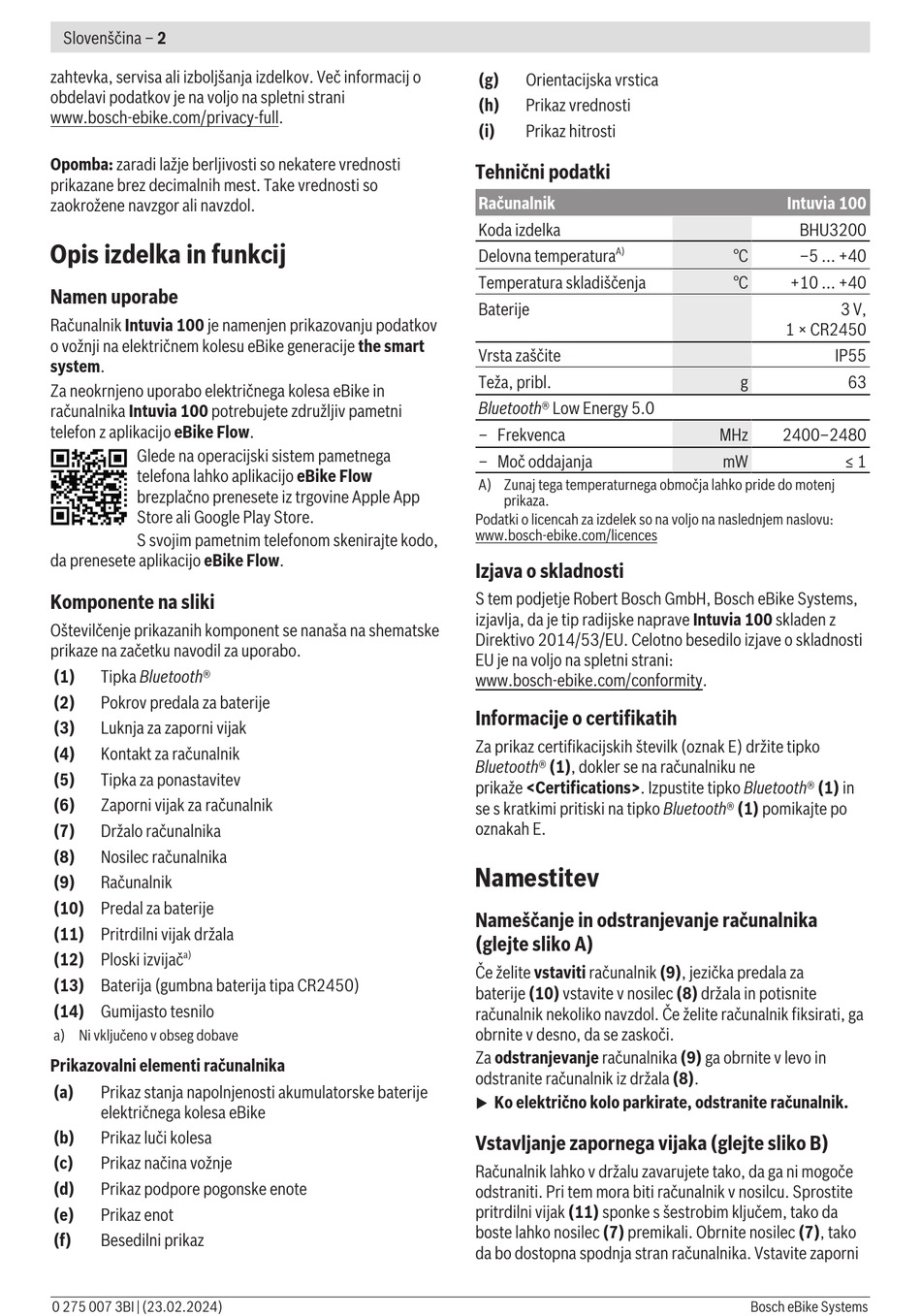

Bosch Intuvia 100 Ergänzung Zur Betriebsanleitung Seite 48

Slovenščina – 2
zahtevka, servisa ali izboljšanja izdelkov. Več informacij o
obdelavi podatkov je na voljo na spletni strani
www.bosch-ebike.com/privacy-full.
Opomba: zaradi lažje berljivosti so nekatere vrednosti
prikazane brez decimalnih mest. Take vrednosti so
zaokrožene navzgor ali navzdol.
Opis izdelka in funkcij
Namen uporabe
Računalnik Intuvia 100 je namenjen prikazovanju podatkov
o vožnji na električnem kolesu eBike generacije the smart
system.
Za neokrnjeno uporabo električnega kolesa eBike in
računalnika Intuvia 100 potrebujete združljiv pametni
telefon z aplikacijo eBike Flow.
Glede na operacijski sistem pametnega
telefona lahko aplikacijo eBike Flow
brezplačno prenesete iz trgovine Apple App
Store ali Google Play Store.
S svojim pametnim telefonom skenirajte kodo,
da prenesete aplikacijo eBike Flow.
Komponente na sliki
Oštevilčenje prikazanih komponent se nanaša na shematske
prikaze na začetku navodil za uporabo.
(1) Tipka Bluetooth®
(2) Pokrov predala za baterije
(3) Luknja za zaporni vijak
(4) Kontakt za računalnik
(5) Tipka za ponastavitev
(6) Zaporni vijak za računalnik
(7) Držalo računalnika
(8) Nosilec računalnika
(9) Računalnik
(10) Predal za baterije
(11) Pritrdilni vijak držala
a)
(12) Ploski izvijač
(13) Baterija (gumbna baterija tipa CR2450)
(14) Gumijasto tesnilo
a) Ni vključeno v obseg dobave
Prikazovalni elementi računalnika
(a) Prikaz stanja napolnjenosti akumulatorske baterije
električnega kolesa eBike
(b) Prikaz luči kolesa
(c) Prikaz načina vožnje
(d) Prikaz podpore pogonske enote
(e) Prikaz enot
(f) Besedilni prikaz
0 275 007 3BI | (23.02.2024)
(g) Orientacijska vrstica
(h) Prikaz vrednosti
(i) Prikaz hitrosti
Tehnični podatki
Računalnik
Koda izdelka
A)
Delovna temperatura
Temperatura skladiščenja
Baterije
Vrsta zaščite
Teža, pribl.
Bluetooth® Low Energy 5.0
– Frekvenca
– Moč oddajanja
A) Zunaj tega temperaturnega območja lahko pride do motenj
prikaza.
Podatki o licencah za izdelek so na voljo na naslednjem naslovu:
www.bosch-ebike.com/licences
Izjava o skladnosti
S tem podjetje Robert Bosch GmbH, Bosch eBike Systems,
izjavlja, da je tip radijske naprave Intuvia 100 skladen z
Direktivo 2014/53/EU. Celotno besedilo izjave o skladnosti
EU je na voljo na spletni strani:
www.bosch-ebike.com/conformity.
Informacije o certifikatih
Za prikaz certifikacijskih številk (oznak E) držite tipko
Bluetooth® (1), dokler se na računalniku ne
prikaže <Certifications>. Izpustite tipko Bluetooth® (1) in
se s kratkimi pritiski na tipko Bluetooth® (1) pomikajte po
oznakah E.
Namestitev
Nameščanje in odstranjevanje računalnika
(glejte sliko A)
Če želite vstaviti računalnik (9), jezička predala za
baterije (10) vstavite v nosilec (8) držala in potisnite
računalnik nekoliko navzdol. Če želite računalnik fiksirati, ga
obrnite v desno, da se zaskoči.
Za odstranjevanje računalnika (9) ga obrnite v levo in
odstranite računalnik iz držala (8).
Ko električno kolo parkirate, odstranite računalnik.
u
Vstavljanje zapornega vijaka (glejte sliko B)
Računalnik lahko v držalu zavarujete tako, da ga ni mogoče
odstraniti. Pri tem mora biti računalnik v nosilcu. Sprostite
pritrdilni vijak (11) sponke s šestrobim ključem, tako da
boste lahko nosilec (7) premikali. Obrnite nosilec (7), tako
da bo dostopna spodnja stran računalnika. Vstavite zaporni
Intuvia 100
BHU3200
°C –5 ... +40
°C +10 ... +40
3 V,
1 × CR2450
IP55
g 63
MHz 2400–2480
mW ≤ 1
Bosch eBike Systems
