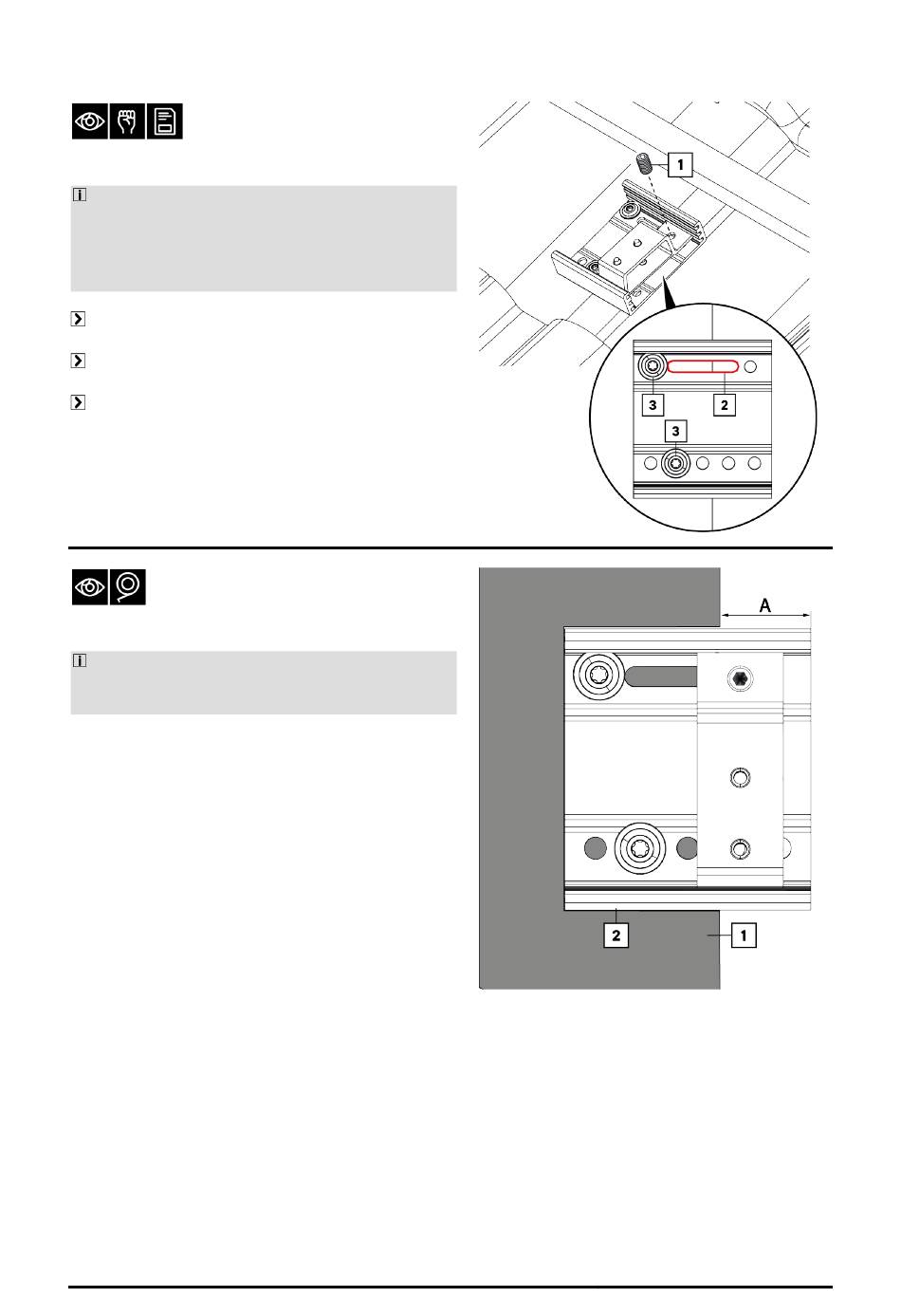

Dezentrale Befestigung der Grundplatte (optional)
Die dezentrale Befestigung der Grundplatte kommt zum
Einsatz, wenn der Schlitten nicht über der Konterlattung
positioniert werden kann. Bei dieser Montagesituation wird
der XM-F Schlitten mit einer Madenschraube (1) an der
Grundplatte befestigt.
Die Tellerkopfschrauben (3) bei der Grundplatte ein-
schrauben.
Die Madenschraube (1) im Schlitten eindrehen und im rot
markierten Langloch (2) der Grundplatte positionieren.
Im Anschluss die Madenschraube (1) positionieren und
handfest anziehen.
Wichtig:
Bei der dezentralen Befestigung darf die Grundplatte (2)
maximal 4 cm (A) von der Konterlattung (1) auskragen.
18
CompactPITCH XM-F
