CompactMETAL
TL25/38
Montageanleitung
Version: 01
Sprache: Deutsch | Originalsprache: Deutsch
Original-Montageanleitung
Wichtig! Vor der Montage sorgfältig durchlesen!

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für AEROCOMPACT CompactMETAL TL25

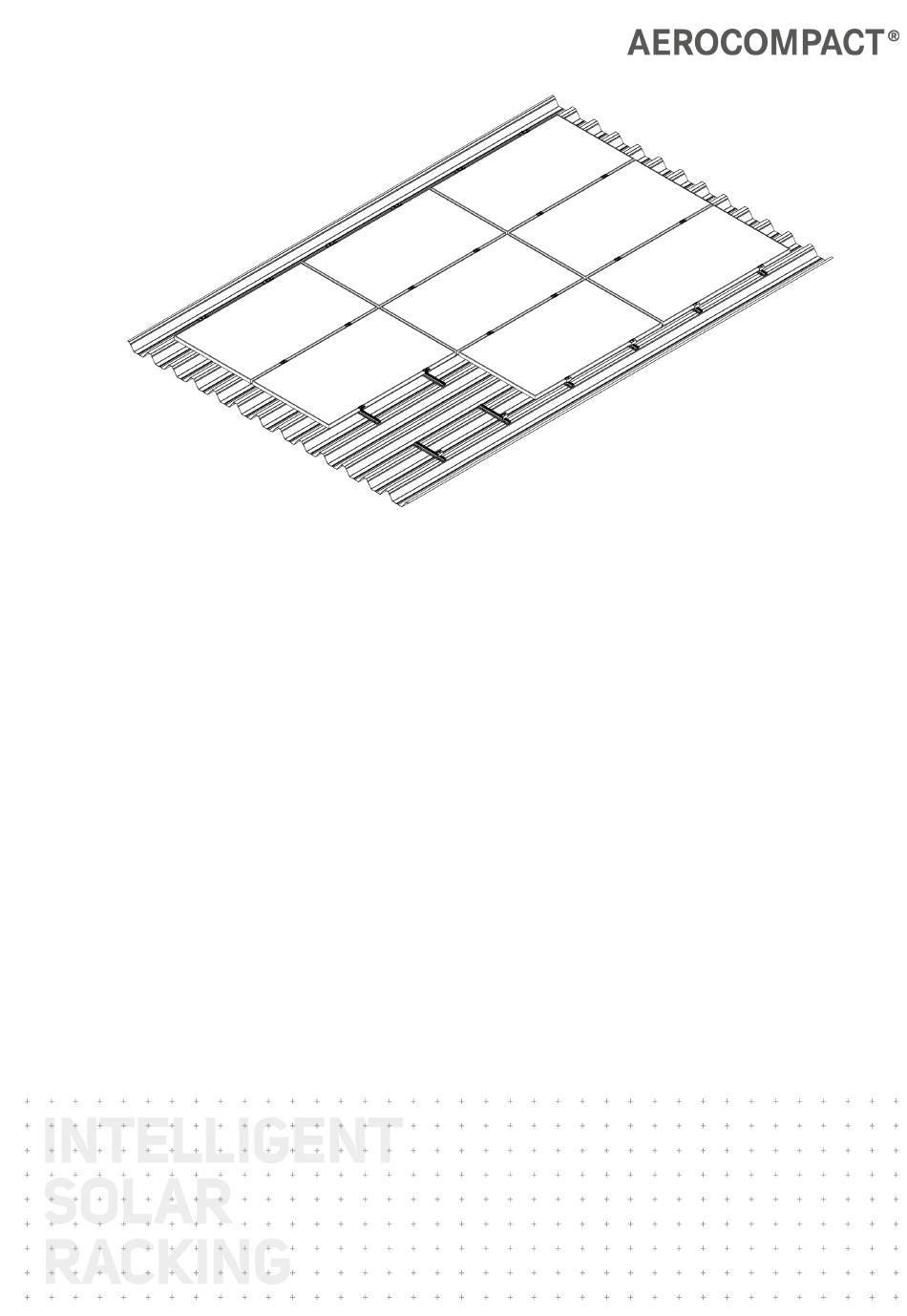

  • Seite 1 CompactMETAL TL25/38 Montageanleitung Version: 01 Sprache: Deutsch | Originalsprache: Deutsch Original-Montageanleitung Wichtig! Vor der Montage sorgfältig durchlesen!
  • Seite 2: Hersteller

    Übersetzung der Montageanleitung in Deutsch. Die Montageanleitung ist urheberrechtlich geschützt. Ohne schriftliche Genehmigung der Firma AEROCOMPACT® darf die Montageanleitung weder teilweise noch vollständig vervielfältigt, reproduziert, mikroverfilmt, übersetzt oder zur Speicherung und Verarbeitung in EDV-Systemen konvertiert werden. Copyright by © AEROCOMPACT®...
  • Seite 3: Inhaltsverzeichnis

    Schrauben mit Dichtscheibe anziehen Höhenadapter montieren (optional) Neigungsadapter montieren (optional) Montagevarianten Neigungsadapter montieren Variante PS Variante PM/PL Microinverter montieren (optional) Microinverter mit Halter (MA-MO) am Modul montieren Module montieren Potentialausgleich Potentialausgleich mit Jumper (USA) Wartung Komplettes System Verschraubungen Demontage Komponenten demontieren www.aerocompact.com...
  • Seite 4 Klemmen demontieren Anhang UL certification notes Load Rating www.aerocompact.com...
  • Seite 5: Über Dieses Dokument

    Symbole in Abbildungen Tätigkeiten Für die Ausführung der Montage sind bestimmte Tätigkeiten erforderlich. Diese Tätigkeiten werden in den Illustrationen mit den folgenden Symbolen dargestellt. In AEROTOOL-Planungsunterlagen nachsehen Visuelle Prüfung Tätigkeit von Hand Rechten Winkel beachten Optionale Komponente, optionale Montage-Variante www.aerocompact.com...
  • Seite 6: Zielgruppe

    Für den Einsatz der PV-Module mit dem System TL25/38 ist eine Freigabe vom Modulhersteller erforderlich. AEROCOMPACT übernimmt keinerlei Haftung für Leistungsverluste oder Schäden jeglicher Art an den PV- Modulen. Jede andere Verwendung des Systems TL25/38 gilt als nicht bestimmungsgemäß.
  • Seite 7: Garantie

    Wir weisen darauf hin, dass das Produkt im Rahmen eines Kaufvertrages veräußert wird. Die Mon- tage/Verarbeitung durch den Erwerber oder Dritte erfolgt nicht im Namen oder für die Aerocompact GmbH. Sie hat durch hierfür qualifiziertes Fachpersonal streng nach den Vorgaben der Montageanleitung zu erfol- gen.
  • Seite 8: Sicherheit

    Montage-Arbeiten keinesfalls bei starkem Wind ausführen. Starker Wind übt v.a. auf die großflächigen PV- Module enorme Kräfte aus. Es besteht die Gefahr, dass ein Modul vom Dach gerissen wird und dabei auch Personen zu Schaden kommen. Keinesfalls bei Nässe oder Temperaturen unter dem Gefrierpunkt arbeiten. Je nach Dachneigung besteht Rutschgefahr. www.aerocompact.com...
  • Seite 9: Gefahren Durch Die Umgebung

    Am Bauvorhaben mitwirkende Person müssen Schutzhelme tragen. Persönliche Schutzausrüstung (PSA) Zum Schutz vor Verletzungen bei den Montage-Tätigkeiten ist eine persönliche Schutzausrüstung erfor- derlich. Beim Bohren Schutzbrille tragen. Sicherheitsschuhe tragen. Bei der Montage schnittfeste Arbeitshandschuhe tragen. Helmpflicht für alle an der Baustelle beteiligten Personen. Absturzsicherung verwenden. www.aerocompact.com...
  • Seite 10: Systemübersicht

    Systemübersicht SYSTEMÜBERSICHT Grundkomponenten TL-System Mittelklemme | CLM10 Endklemme | CLE10 Dünnblechschraube* | EJOT JF3-2-5,5x25 E11 Trapezblechbrücke 250 mm, 380 mm | TL25, TL38 * Diese Komponente ist für den einmaligen Gebrauch bestimmt. www.aerocompact.com...
  • Seite 11: Zubehör

    Sicherungs-Set Zusatzaufständerung | LSP Neigungsadapter vorne 20 mm | PS Neigungsadapter hinten 100 mm | PM Neigungsadapter hinten 180 mm | PL Zubehör für Potentialausgleich Klemme für Potentialausgleich 8 – 10 mm | WCL8-10 Aluminiumdraht rund 8 mm für Potentialausgleich | AWR8 www.aerocompact.com...
  • Seite 12: Modulzubehör

    Modulzubehör Microinverter-Verschaubung auf X-Rail | MA-RA Halter für Modulzubehör, Microinverterklemme | MA-MO Kabelbinder-Clip Modul | CLP-M Montage-Varianten Montage der Module direkt auf der Trapezbrücke Montage der Module auf dem Höhenadapter EL05/EL10 Montage der Module auf den Neigungsadaptern PS, PM/PL www.aerocompact.com...
  • Seite 13: Montage

    Hochsicken verschraubt. Der Abstand zwischen den Schie- nen ist von der Breite/Länge der Module und dem Abstand der Hochsicken abhängig. Maße des Modulfeldes aus den Aerotool-Planungsunterlagen übernehmen. Modulgröße ermitteln. Abstände der Sicken ermitteln. Positionen der Schienen ermitteln und markieren. www.aerocompact.com...
  • Seite 14: Trapezblech-Brücke Montieren

    Schrauben mit Dichtscheibe anziehen Schrauben mit EPDM-Dichtung stets mit mechanischem Tiefenanschlag montieren. Abdichtung sicherstellen: Schrauben anziehen, bis sich die Dichtung ringsum wölbt. Die Dichtung sollte ca. um 30 % komprimiert werden. richtig zu fest angezogen zu schwach angezogen zu schräg verschraubt www.aerocompact.com...
  • Seite 15: Höhenadapter Montieren (Optional)

    Neigungsadapter montieren (optional) Montagevarianten Mit den Neigungsadaptern kann eine Neigung der Module von 5° bis 15° erzielt werden. Vorne: Höhenadapter EL05 mit Neigungsadapter PS Hinten: Höhenadapter EL05 mit Neigungsadapter PM/PL Die Höhe der Aufständerung darf max. 300 mm betragen. www.aerocompact.com...
  • Seite 16: Neigungsadapter Montieren

    Neigungsadapter montieren Die Neigungsadapter werden nur in Kombination mit dem Höhenadapter EL05 montiert. Variante PS Variante PM/PL Neigungungsadapter nach Bedarf am Höhenadapter EL05 anbringen. Sicherungs-Set LSP anbringen Das Sicherungs-Set LSP wird an Adaptern befestigt, an denen eine Modul-Endklemme montiert wird. www.aerocompact.com...
  • Seite 17: Microinverter Montieren (Optional)

    Je nach verwendetem Zubehör ergeben sich folgende Varianten: Montage der Module auf den Trapezblech-Schienen. Montage der Module auf den Höhenadaptern. Montage der Module auf den Neigungsadaptern. Bei der Montage der Module darauf achten, dass die Modul-Klemmen möglichst mittig auf den Adaptern angebracht werden. www.aerocompact.com...
  • Seite 18 Montage Die Module keinesfalls betreten. Am Rand des Modulfeldes Endklemmen anbringen. Modul auflegen. An den Endklemmen die Schrauben mit 15 Nm anziehen. www.aerocompact.com...
  • Seite 19: Potentialausgleich

    An den Klemmen die Schrauben jeweils mit 15 Nm anziehen. Klemmen neu positionieren / ersetzen Montierte Klemme demontieren: Schraube an der Klemme komplett herausdrehen. Je nach Montagesituation Klemme seitlich zusammendrücken und herausziehen oder seitlich aus der Schiene ziehen. Potentialausgleich www.aerocompact.com...
  • Seite 20: Potentialausgleich Mit Jumper (Usa)

    Montage Für den Potentialausgleich stellt AEROCOMPACT die Drahtklemme und den Aluminiumdraht als Zubehör zur Verfügung. Diese werden jeweils an den Trägerschienen montiert. Je nach Montagesituation sind die Module in einer Reihe durch die Modulklemmen miteinander ver- bunden. Verbindung durch Modulklemmen...
  • Seite 21 Montage Verbindung durch Modulklemmen Verbindung der Modulreihen Verbindung zum Erdungssystem bauseits Für den Potentialausgleich Komponenten gemäß UL 467 (Bonding-Jumper, Klemme, Draht) verwenden. Modulreihen mit einem Bonding-Jumper verbinden. Verbindung zum Erdungssystem bauseits mit einer passenden Klemme herstellen. www.aerocompact.com...
  • Seite 22: Wartung

    Nach extremen Wetterereignissen (z.B. Sturm, Schnee, Hagel, etc.) sowie nach einem Erdbeben ist ebenfalls eine Prüfung des Systems notwendig. Komplettes System Alle Komponenten des Systems auf Beschädigung prüfen. Beschädigte Komponenten schnellstmöglich austauschen. Verschraubungen Alle Verschraubungen prüfen. Lose Verschraubungen festziehen. Anzugsmoment laut Montageanleitung beachten. www.aerocompact.com...
  • Seite 23: Demontage

    Demontage DEMONTAGE Komponenten demontieren System demontieren: Montageschritte in umgekehrter Reihenfolge durchführen. Klemmen demontieren Schraube an der Klemme komplett her- ausschrauben. Falls Klemmen wieder montiert werden: Darauf achten, dass der O-Ring nicht verloren geht. www.aerocompact.com...
  • Seite 24: Anhang

    Upward: 50 psf / 2.4 kPa b) Downward: 71 psf / 3.4 kPa c) Down-slope 10 psf / 0.48 kPa Tested loads: a) Upward: 75 psf / 3.6 kPa b) Downward: 106.5 psf / 5.1 kPa c) Down-slope: 15 psf / 0.72 kPa www.aerocompact.com...
