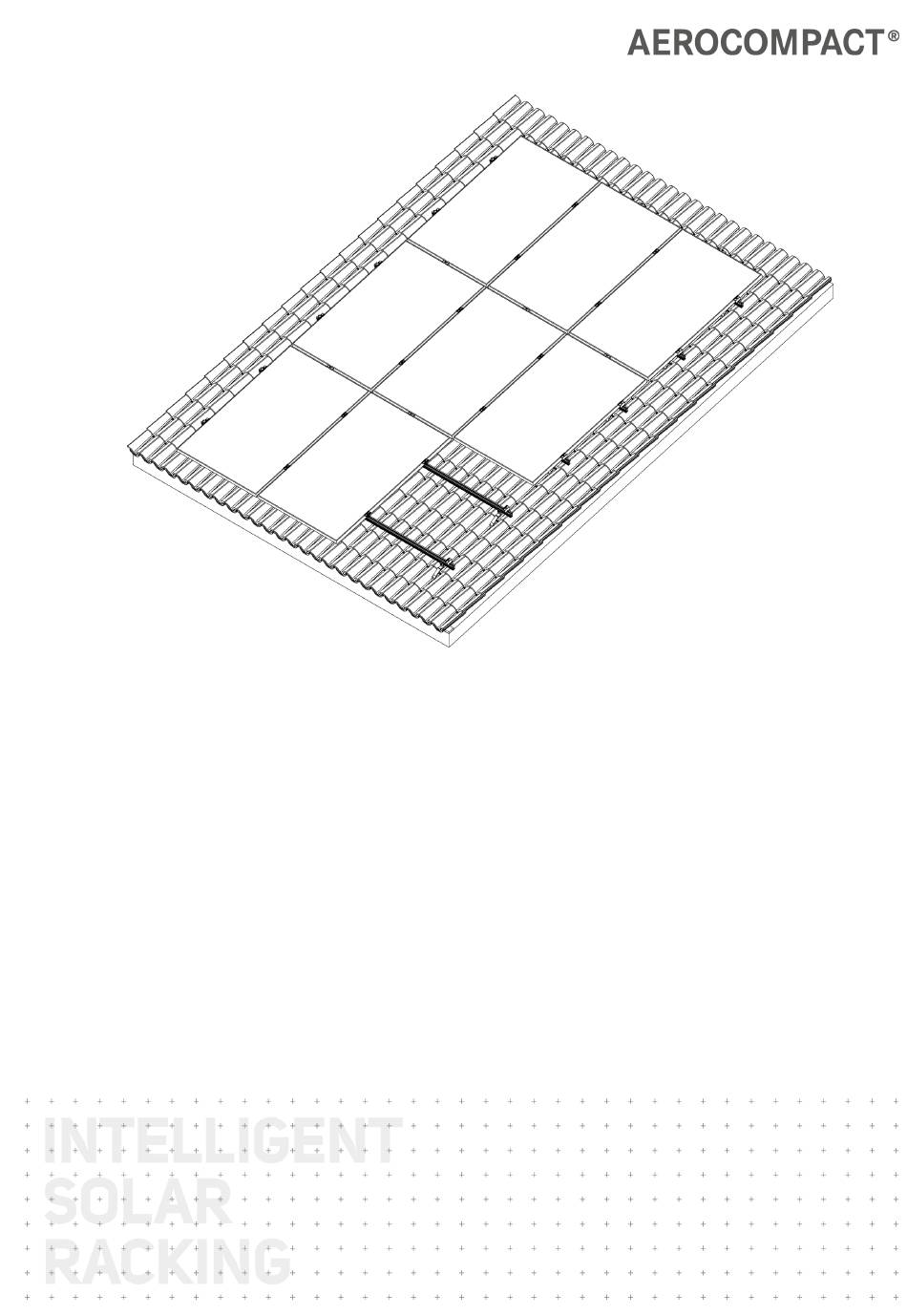

- Seite 1 CompactPITCH XT VLOW Montageanleitung Version: 01 Sprache: Deutsch | Originalsprache: Deutsch Original-Montageanleitung Wichtig! Vor der Montage sorgfältig durchlesen!
-
Seite 2: Hersteller
Übersetzung der Montageanleitung in Deutsch. Die Montageanleitung ist urheberrechtlich geschützt. Ohne schriftliche Genehmigung der Firma AEROCOMPACT® darf die Montageanleitung weder teilweise noch vollständig vervielfältigt, reproduziert, mikroverfilmt, übersetzt oder zur Speicherung und Verarbeitung in EDV-Systemen konvertiert werden. Copyright by © AEROCOMPACT®... -
Seite 3: Inhaltsverzeichnis
Montageschiene X40/X50 montieren Dachhaken mit Hammerkopfschraube Dachhaken mit Klick-Schnellmontageaufsatz Montageschiene X40/X50 im Kreuzverbund montieren (optional) Microinverter montieren (optional) Microinverter mit Halter (MA-MO) am Modul montieren Microinverter mit Microinverter-Verschraubung (MA-RA) montieren Module montieren Potentialausgleich Wartung Komplettes System Verschraubungen Demontage Komponenten demontieren www.aerocompact.com... - Seite 4 Klemmen demontieren www.aerocompact.com...
-
Seite 5: Über Dieses Dokument
Symbole in Abbildungen Tätigkeiten Für die Ausführung der Montage sind bestimmte Tätigkeiten erforderlich. Diese Tätigkeiten werden in den Illustrationen mit den folgenden Symbolen dargestellt. In AEROTOOL-Planungsunterlagen nachsehen Visuelle Prüfung Tätigkeit von Hand Rechten Winkel beachten Optionale Komponente, optionale Montage-Variante www.aerocompact.com... -
Seite 6: Zielgruppe
Montage nach dieser Montageanleitung. Für den Einsatz der PV-Module mit dem CompactPITCH-System ist eine Freigabe vom Modulhersteller erfor- derlich. AEROCOMPACT übernimmt keinerlei Haftung für Leistungsverluste oder Schäden jeglicher Art an den PV-Modulen. Jede andere Verwendung des CompactPITCH-Systems gilt als nicht bestimmungsgemäß. -
Seite 7: Garantie
Wir weisen darauf hin, dass das Produkt im Rahmen eines Kaufvertrages veräußert wird. Die Mon- tage/Verarbeitung durch den Erwerber oder Dritte erfolgt nicht im Namen oder für die Aerocompact GmbH. Sie hat durch hierfür qualifiziertes Fachpersonal, streng nach den Vorgaben der Montageanleitung zu erfol- gen. -
Seite 8: Sicherheit
Montage-Arbeiten keinesfalls bei starkem Wind ausführen. Starker Wind übt v.a. auf die großflächigen PV- Module enorme Kräfte aus. Es besteht die Gefahr, dass ein Modul vom Dach gerissen wird und dabei auch Personen zu Schaden kommen. Keinesfalls bei Nässe oder Temperaturen unter dem Gefrierpunkt arbeiten. Je nach Dachneigung besteht Rutschgefahr. www.aerocompact.com... -
Seite 9: Gefahren Durch Die Umgebung
Am Bauvorhaben mitwirkende Person müssen Schutzhelme tragen. Persönliche Schutzausrüstung (PSA) Zum Schutz vor Verletzungen bei den Montage-Tätigkeiten ist eine persönliche Schutzausrüstung erfor- derlich. Beim Bohren Schutzbrille tragen. Sicherheitsschuhe tragen. Bei der Montage schnittfeste Arbeitshandschuhe tragen. Helmpflicht für alle an der Baustelle beteiligten Personen. Absturzsicherung verwenden. www.aerocompact.com... -
Seite 10: Systemübersicht
Systemübersicht SYSTEMÜBERSICHT Grundkomponenten XT VLOW Betondach Mittelklemme | CLM10 Endklemme | CLE10 Montageschiene X40, 5500 mm | X40-5500 Madenschraube | GSC10x16 Dachhaken VLOW mit Montageplatte | XT35-VLOW www.aerocompact.com... -
Seite 11: Grundkomponenten Xt Vlow Sparrendach
Systemübersicht Grundkomponenten XT VLOW Sparrendach Mittelklemme | CLM10 Endklemme | CLE10 Montageschiene X40, 5500 mm | X40-5500 Bohrschraube | SDS-W-8x100, SDS-W-8x120, SDS-W-8x140, SDS-W-8x160 Dachhaken VLOW mit Montageplatte | XT35-VLOW Zubehör Madenschraube | GSC10x16 www.aerocompact.com... -
Seite 12: Montageschienen Und Kreuzverbinder
Montageschiene X40, 3300 mm, 4400 mm, 5500 mm | X40-3300, X40-4400, X40-5500 Montageschiene X50, 3300 mm, 4400 mm, 5500 mm | X50-3300, X50-4400, X50-5500 Kreuzverbinder X40, X50 | XDL Modulzubehör Microinverter-Verschaubung auf X-Rail | MA-RA Halter für Modulzubehör, Microinverterklemme | MA-MO Kabelbinder-Clip Modul | CLP-M Zubehör für Potentialausgleich www.aerocompact.com... - Seite 13 Systemübersicht Klemme für Potentialausgleich 8 – 10 mm | WCL8-10 Aluminiumdraht rund 8 mm für Potentialausgleich | AWR8 www.aerocompact.com...
-
Seite 14: Montage
Die Dachhaken werden jeweils mit den Dachsparren verschraubt. Maße des Modulfeldes aus den Aerotool-Planungsunterlagen übernehmen. Modulgröße ermitteln. Abstände der Dachsparren ermitteln Positionen der Dachhaken ermitteln und markieren. Dachhaken montieren Variante Betondach (Dachziegel Mönch-Nonne und ähnliche) Betonuntergrund freilegen: Dachziegel entfernen. www.aerocompact.com... - Seite 15 Grundplatte je nach Untergrund mit 2 – 3 Dübeln und Schrauben am Untergrund befes- tigen. Bügel montieren Je nach Ziegelhöhe den Bügel in der unteren oder oberen Position anbringen. Den Bügel im Wellental des Ziegels posi- tionieren. Den Bügel mit der Madenschraube an der Grundplatte befestigen. www.aerocompact.com...
-
Seite 16: Variante Sparrendach (Dachziegel Portoghese Und Ähnliche)
Dachsparren freilegen: Dachziegel nach oben verschieben bzw. ent- fernen. Grundplatte befestigen Die Grundplatte oberhalb der Dachlatte auf dem Dachsparren positionieren. Darauf achten, dass der Bügel im Wellental angebracht werden kann. Die Grundplatte mit 2 Holzschrauben am Dach- sparren festschrauben. www.aerocompact.com... - Seite 17 Bei diesen Montagesituationen wird der Bügel mit der Madenschraube (optional) an der Grundplatte befestigt. Den Bügel im Wellental des Ziegels posi- tionieren. Die Grundplatte mit der 3. Holzschraube am Dachsparren befestigen. Den Bügel mit der Madenschraube an der Grundplatte befestigen. www.aerocompact.com...
-
Seite 18: Montageschiene X40/X50 Montieren
Eindeckung rund um den Dachhaken korrekt geschlossen ist. Montageschiene X40/X50 montieren Dachhaken mit Hammerkopfschraube Montageschiene jeweils mit der Hammerkopfschraube am Dachhaken befestigen. Muttern mit 15 Nm festziehen. Dachhaken mit Klick-Schnellmontageaufsatz Montageschiene jeweils am Dachhaken am Schnellmontageaufsatz anbringen. www.aerocompact.com... -
Seite 19: Montageschiene X40/X50 Im Kreuzverbund Montieren (Optional)
Die Kreuzverbinder mit der oberen Montageschiene jeweils an der unteren Montageschiene anbringen. Darauf achten, dass der Kreuzverbinder vollständig eingeklickt ist. An den Kreuzverbindern die Inbusschraube jeweils mit 15 Nm anziehen. Microinverter montieren (optional) Microinverter mit Halter (MA-MO) am Modul montieren Der Microinverter wird direkt am Modul montiert. www.aerocompact.com... -
Seite 20: Microinverter Mit Microinverter-Verschraubung (Ma-Ra) Montieren
Den Microinverter nach Vorgaben des Modul-Herstellers am Modul montieren. Microinverter mit Microinverter-Verschraubung (MA-RA) montieren Der Microinverter wird auf der Montageschiene unterhalb des Modules montiert. Den Hammerkopf an der Montageschiene anbringen. Die Schraube handfest anziehen. Module montieren Die Module keinesfalls betreten. www.aerocompact.com... - Seite 21 Am Rand des Modulfeldes auf den Montageschienen die Endklemmen anbringen. Modul auflegen. An den Endklemmen die Schrauben mit 15 Nm anziehen. Nach dem ersten Modul die Mittelklemmen anbringen. Zweites Modul positionieren. An den Mittelklemmen die Schrauben mit 15 Nm anziehen. www.aerocompact.com...
-
Seite 22: Potentialausgleich
Je nach Montagesituation Klemme seitlich zusammendrücken und herausziehen oder seitlich aus der Schiene ziehen. Potentialausgleich Für den Potentialausgleich stellt AEROCOMPACT die Drahtklemme und den Aluminiumdraht als Zubehör zur Verfügung. Diese werden jeweils an den Trägerschienen montiert. Je nach Montagesituation sind die Modulreihen durch die Modulklemmen miteinander verbunden. - Seite 23 Verbindung mittels Potentialausgleich bauseits Die Hammerkopfschraube an der Schiene anbringen. Den Draht für den Potentialausgleich auf die Trägerschiene legen. Die Klemme anbringen und mit der Mutter festschrauben. Mutter mit 15 Nm anziehen. Den Draht mit dem bauseitigen Potentialausgleich verbinden. www.aerocompact.com...
-
Seite 24: Wartung
Nach extremen Wetterereignissen (z.B. Sturm, Schnee, Hagel, etc.) sowie nach einem Erdbeben ist ebenfalls eine Prüfung des Systems notwendig. Komplettes System Alle Komponenten des Systems auf Beschädigung prüfen. Beschädigte Komponenten schnellstmöglich austauschen. Verschraubungen Alle Verschraubungen prüfen. Lose Verschraubungen festziehen. Anzugsmoment laut Montageanleitung beachten. www.aerocompact.com... -
Seite 25: Demontage
Demontage DEMONTAGE Komponenten demontieren System demontieren: Montageschritte in umgekehrter Reihenfolge durchführen. Klemmen demontieren Schraube an der Klemme komplett her- ausschrauben. Falls Klemmen wieder montiert werden: Darauf achten, dass der O-Ring nicht verloren geht. www.aerocompact.com...
