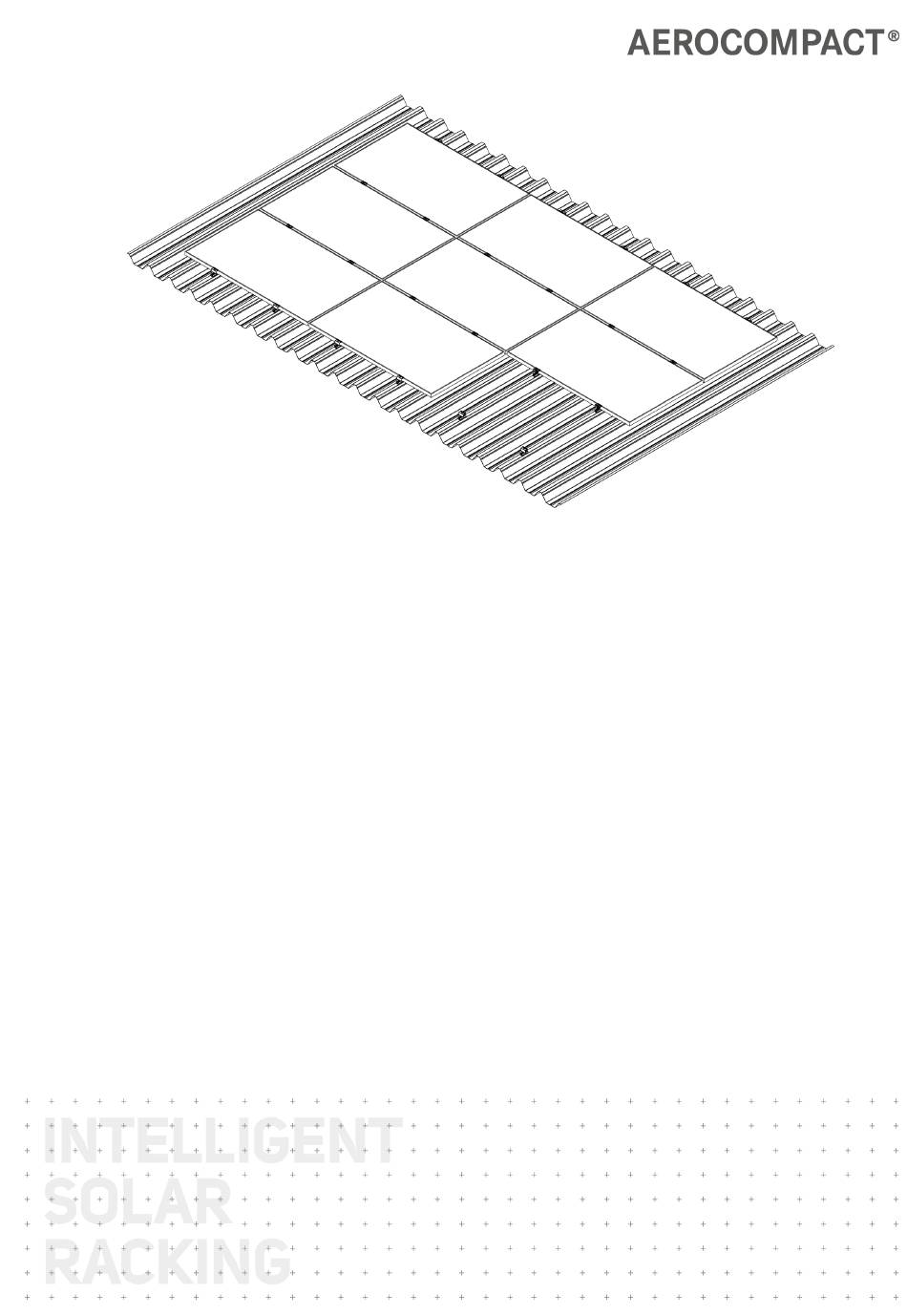

- Seite 1 CompactMETAL TS08/15 Montageanleitung Version: 01 Sprache: Deutsch | Originalsprache: Deutsch Original-Montageanleitung Wichtig! Vor der Montage sorgfältig durchlesen!
-
Seite 2: Hersteller
Übersetzung der Montageanleitung in Deutsch. Die Montageanleitung ist urheberrechtlich geschützt. Ohne schriftliche Genehmigung der Firma AEROCOMPACT® darf die Montageanleitung weder teilweise noch vollständig vervielfältigt, reproduziert, mikroverfilmt, übersetzt oder zur Speicherung und Verarbeitung in EDV-Systemen konvertiert werden. Copyright by © AEROCOMPACT®... -
Seite 3: Inhaltsverzeichnis
Schrauben mit Dichtscheibe anziehen Höhenadapter montieren (optional) Neigungsadapter montieren (optional) Montagevarianten Neigungsadapter montieren Variante PS Variante PM/PL Microinverter montieren (optional) Microinverter mit Halter (MA-MO) am Modul montieren Module montieren Potentialausgleich Potentialausgleich mit Jumper (USA) Wartung Komplettes System Verschraubungen Demontage Komponenten demontieren www.aerocompact.com... - Seite 4 Klemmen demontieren Anhang UL certification notes Load Rating www.aerocompact.com...
-
Seite 5: Über Dieses Dokument
Symbole in Abbildungen Tätigkeiten Für die Ausführung der Montage sind bestimmte Tätigkeiten erforderlich. Diese Tätigkeiten werden in den Illustrationen mit den folgenden Symbolen dargestellt. In AEROTOOL-Planungsunterlagen nachsehen Visuelle Prüfung Tätigkeit von Hand Rechten Winkel beachten Optionale Komponente, optionale Montage-Variante www.aerocompact.com... -
Seite 6: Zielgruppe
Für den Einsatz der PV-Module mit dem System TS08/15 ist eine Freigabe vom Modulhersteller erforderlich. AEROCOMPACT übernimmt keinerlei Haftung für Leistungsverluste oder Schäden jeglicher Art an den PV- Modulen. Jede andere Verwendung des Systems TS08/15 gilt als nicht bestimmungsgemäß. -
Seite 7: Garantie
Wir weisen darauf hin, dass das Produkt im Rahmen eines Kaufvertrages veräußert wird. Die Mon- tage/Verarbeitung durch den Erwerber oder Dritte erfolgt nicht im Namen oder für die Aerocompact GmbH. Sie hat durch hierfür qualifiziertes Fachpersonal streng nach den Vorgaben der Montageanleitung zu erfol- gen. -
Seite 8: Sicherheit
Montage-Arbeiten keinesfalls bei starkem Wind ausführen. Starker Wind übt v.a. auf die großflächigen PV- Module enorme Kräfte aus. Es besteht die Gefahr, dass ein Modul vom Dach gerissen wird und dabei auch Personen zu Schaden kommen. Keinesfalls bei Nässe oder Temperaturen unter dem Gefrierpunkt arbeiten. Je nach Dachneigung besteht Rutschgefahr. www.aerocompact.com... -
Seite 9: Gefahren Durch Die Umgebung
Am Bauvorhaben mitwirkende Person müssen Schutzhelme tragen. Persönliche Schutzausrüstung (PSA) Zum Schutz vor Verletzungen bei den Montage-Tätigkeiten ist eine persönliche Schutzausrüstung erfor- derlich. Beim Bohren Schutzbrille tragen. Sicherheitsschuhe tragen. Bei der Montage schnittfeste Arbeitshandschuhe tragen. Helmpflicht für alle an der Baustelle beteiligten Personen. Absturzsicherung verwenden. www.aerocompact.com... -
Seite 10: Systemübersicht
Systemübersicht SYSTEMÜBERSICHT Grundkomponenten TS-System Mittelklemme | CLM10 Endklemme | CLE10 Dünnblechschraube* | EJOT JF3-2-5,5x25 E11 Trapezblech-Kurzsschiene 80 mm, 150 mm | TS08, TS15 * Diese Komponente ist für den einmaligen Gebrauch bestimmt. www.aerocompact.com... -
Seite 11: Zubehör
Sicherungs-Set Zusatzaufständerung | LSP Neigungsadapter vorne 20 mm | PS Neigungsadapter hinten 100 mm | PM Neigungsadapter hinten 180 mm | PL Zubehör für Potentialausgleich Klemme für Potentialausgleich 8 – 10 mm | WCL8-10 Aluminiumdraht rund 8 mm für Potentialausgleich | AWR8 www.aerocompact.com... -
Seite 12: Modulzubehör
Systemübersicht Modulzubehör Microinverter-Verschaubung auf X-Rail | MA-RA Halter für Modulzubehör, Microinverterklemme | MA-MO Kabelbinder-Clip Modul | CLP-M Montage-Varianten Montage der Module direkt auf Trapezblech-Kurzschiene Montage der Module auf dem Höhenadapter EL05/EL10 Montage der Module auf den Neigungsadaptern PS, PM/PL www.aerocompact.com... -
Seite 13: Montage
Maße des Modulfeldes aus den Aerotool-Planungsunterlagen übernehmen. Modulgröße ermitteln. Abstände der Sicken ermitteln. Positionen der Schienen ermitteln und markieren. Kurzschiene TS montieren Je nach Auslegung in den Planungsunterlagen kann die Kurzschiene TS08 alternativ auch mit 3 Dünn- blechschrauben montiert werden. www.aerocompact.com... -
Seite 14: Schrauben Mit Dichtscheibe Anziehen
Schrauben mit Dichtscheibe anziehen Schrauben mit EPDM-Dichtung stets mit mechanischem Tiefenanschlag montieren. Abdichtung sicherstellen: Schrauben anziehen, bis sich die Dichtung ringsum wölbt. Die Dichtung sollte ca. um 30 % komprimiert werden. richtig zu fest angezogen zu schwach angezogen zu schräg verschraubt www.aerocompact.com... -
Seite 15: Höhenadapter Montieren (Optional)
Der Höhenadapter muss möglichst bündig über der Kurzschiene montiert werden. Bei Bedarf ist eine Tole- ranz von max. 1 cm / 0.4 inch erlaubt. Höhenadapter an der Kurzschiene montieren: Hammerkopf im Montagekanal anbringen. Schraube mit 15 Nm anziehen. www.aerocompact.com... -
Seite 16: Neigungsadapter Montieren (Optional)
Hinten: Höhenadapter EL05 mit Neigungsadapter PM/PL Die Höhe der Aufständerung darf max. 300 mm betragen. Neigungsadapter montieren Die Neigungsadapter werden nur in Kombination mit dem Höhenadapter EL05 montiert. Variante PS Variante PM/PL Neigungungsadapter nach Bedarf am Höhenadapter EL05 anbringen. www.aerocompact.com... -
Seite 17: Microinverter Montieren (Optional)
Je nach verwendetem Zubehör ergeben sich folgende Varianten: Montage der Module auf den Kurzschienen. Montage der Module auf den Höhenadaptern. Montage der Module auf den Neigungsadaptern. Bei der Montage der Module darauf achten, dass die Modul-Klemmen möglichst mittig auf den Kurz- schienen bzw. Adaptern angebracht werden. www.aerocompact.com... - Seite 18 Die Module keinesfalls betreten. Die Endklemmen auf der äußersten Reihe Kurzschienen anbringen. Modul auflegen An den Endklemmen die Schrauben mit 15 Nm anziehen. Nach dem ersten Modul die Mittelklemmen anbringen. Zweites Modul positionieren. An den Mittelklemmen die Schrauben mit 15 Nm anziehen. www.aerocompact.com...
-
Seite 19: Potentialausgleich
Je nach Montagesituation Klemme seitlich zusammendrücken und herausziehen oder seitlich aus der Schiene ziehen. Potentialausgleich Für den Potentialausgleich stellt AEROCOMPACT die Drahtklemme und den Aluminiumdraht als Zubehör zur Verfügung. Diese werden jeweils an den Trägerschienen montiert. Je nach Montagesituation sind die Module in einer Reihe durch die Modulklemmen miteinander ver- bunden. -
Seite 20: Potentialausgleich Mit Jumper (Usa)
Potentialausgleich auf die Trägerschiene legen. Die Klemme anbringen und mit der Mutter festschrauben. Mutter mit 15 Nm anziehen. Den Draht mit dem bauseitigen Potentialausgleich verbinden. Potentialausgleich mit Jumper (USA) Je nach Montagesituation sind die Modulreihen durch die Modulklemmen miteinander verbunden. Verbindung durch Modulklemmen www.aerocompact.com... - Seite 21 Montage Verbindung der Modulreihen Verbindung zum Erdungssystem bauseits Für den Potentialausgleich Komponenten gemäß UL 467 (Bonding-Jumper, Klemme, Draht) verwenden. Modulreihen mit einem Bonding-Jumper verbinden. Verbindung zum Erdungssystem bauseits mit einer passenden Klemme herstellen. www.aerocompact.com...
-
Seite 22: Wartung
Nach extremen Wetterereignissen (z.B. Sturm, Schnee, Hagel, etc.) sowie nach einem Erdbeben ist ebenfalls eine Prüfung des Systems notwendig. Komplettes System Alle Komponenten des Systems auf Beschädigung prüfen. Beschädigte Komponenten schnellstmöglich austauschen. Verschraubungen Alle Verschraubungen prüfen. Lose Verschraubungen festziehen. Anzugsmoment laut Montageanleitung beachten. www.aerocompact.com... -
Seite 23: Demontage
Demontage DEMONTAGE Komponenten demontieren System demontieren: Montageschritte in umgekehrter Reihenfolge durchführen. Klemmen demontieren Schraube an der Klemme komplett her- ausschrauben. Falls Klemmen wieder montiert werden: Darauf achten, dass der O-Ring nicht verloren geht. www.aerocompact.com... -
Seite 24: Anhang
Upward: 50 psf / 2.4 kPa b) Downward: 71 psf / 3.4 kPa c) Down-slope 10 psf / 0.48 kPa Tested loads: a) Upward: 75 psf / 3.6 kPa b) Downward: 106.5 psf / 5.1 kPa c) Down-slope: 15 psf / 0.72 kPa www.aerocompact.com...
