Einbauhöhe evaluieren
Die Höhe des Dachhakens muss so gewählt werden, dass der Ersatzziegel das gleiche Niveau erreicht, wie die bau-
seitige Dacheindeckung. Die korrekte Einbauhöhe kann durch die drei Höhenpositionen bei der Grundplatte und
durch vertikales Verschieben der Grundplatte erreicht werden.
Achtung: Bei abweichenden Dachlattenstärken muss die Höhe angepasst werden.

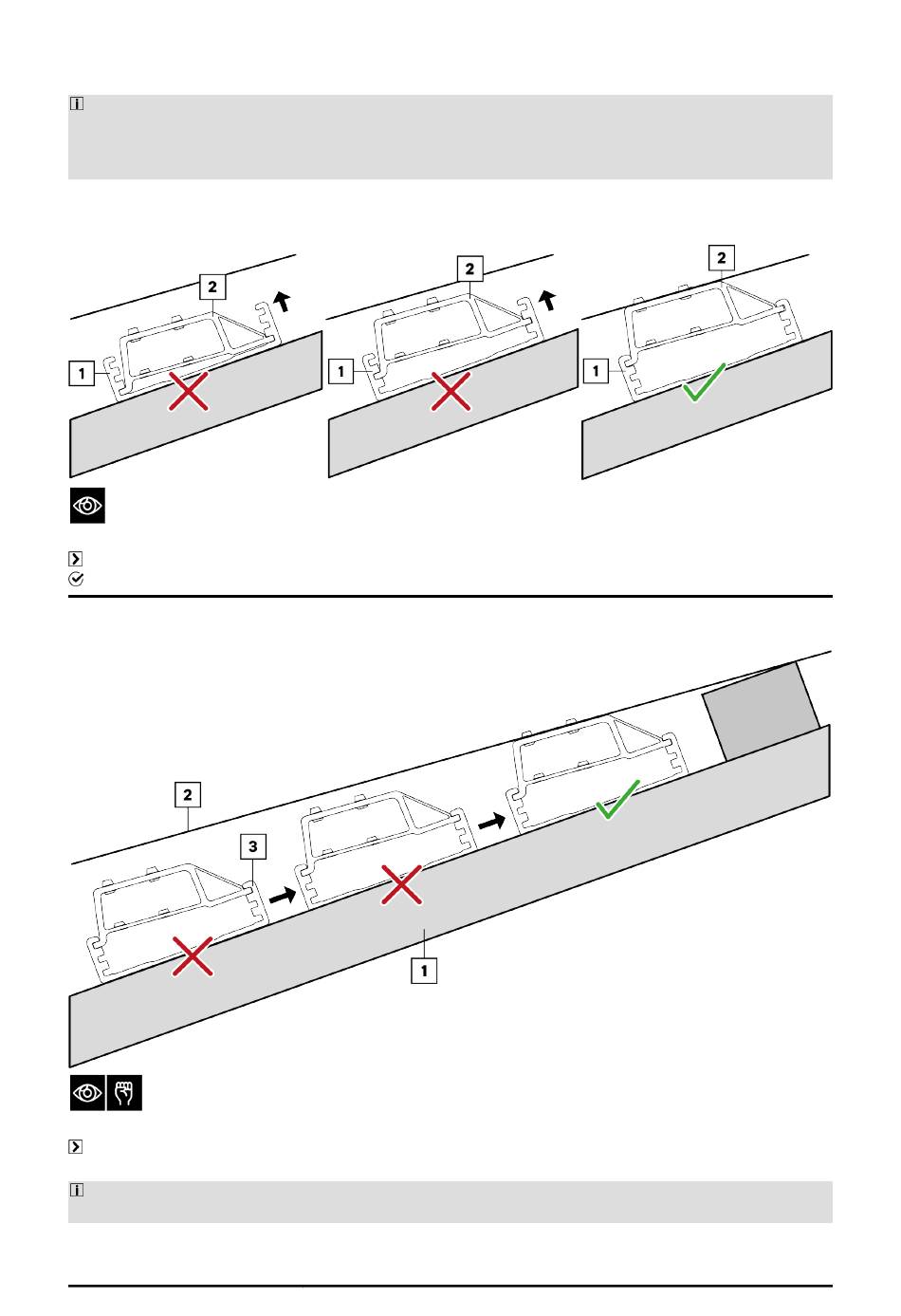

HÖHENPOSITIONEN BEI DER GRUNDPLATTE WÄHLEN
Der Schlitten (2) ist an der Grundplatte (1) dreistufig höhenverstellbar.
Die richtige Einbauhöhe ist erreicht, wenn der Schlitten (2) das Niveau der bauseitgen Dacheindeckung erreicht.
VERTIKALES VERSCHIEBEN DER GRUNDPLATTE
Das Niveau der bauseitigen Dacheindeckung (2) kann ebenfalls erreicht werden, indem die Grundplatte (3) entlang der
Konterlattung (1) in Richtung First vertikal verschoben wird.
Wird trotz der drei Höhenpositionen bei der Grundplatte und durch vertikales Verschieben der Grundplatte die
Einbauhöhe nicht erreicht, muss die Grundplatte unterbaut werden.
CompactPITCH XM-F
13
