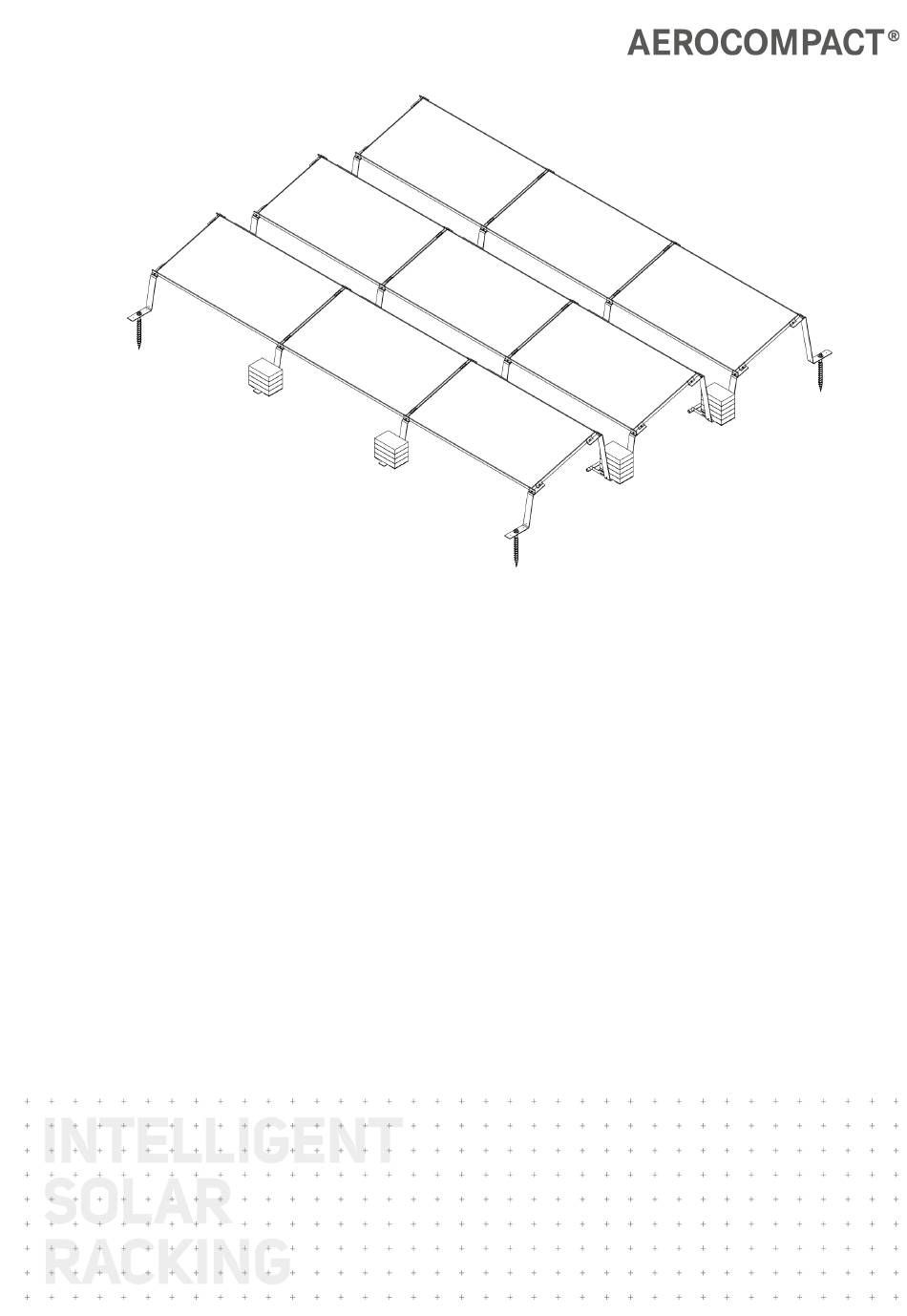

- Seite 1 CompactGROUND G15 | G20 Montageanleitung Version: 04 Sprache: Deutsch | Originalsprache: Deutsch Original-Montageanleitung Wichtig! Vor der Montage sorgfältig durchlesen!
-
Seite 2: Hersteller
Übersetzung der Montageanleitung in Deutsch. Die Montageanleitung ist urheberrechtlich geschützt. Ohne schriftliche Genehmigung der Firma AEROCOMPACT® darf die Montageanleitung weder teilweise noch vollständig vervielfältigt, reproduziert, mikroverfilmt, übersetzt oder zur Speicherung und Verarbeitung in EDV-Systemen konvertiert werden. Copyright by © AEROCOMPACT®... -
Seite 3: Inhaltsverzeichnis
Variante 2: Ballastierung direkt auf den Füßen bzw. Verbindern Variante 3: Kurze Ballastwanne Variante 4: Lange Ballastwanne Kabelrohr montieren (optional) Kabelrohr an Ballastwanne montieren Kabelrohr mit Halterungen befestigen Erdung montieren Erdung montieren (nicht USA-konform) Erdung montieren (USA-konform) Wartung Komplettes System Verschraubungen www.aerocompact.com... - Seite 4 Demontage Komponenten demontieren www.aerocompact.com...
-
Seite 5: Über Dieses Dokument
Symbole in Abbildungen Tätigkeiten Für die Ausführung der Montage sind bestimmte Tätigkeiten erforderlich. Diese Tätigkeiten werden in den Illustrationen mit den folgenden Symbolen dargestellt. In AEROTOOL-Planungsunterlagen nachsehen Visuelle Prüfung Tätigkeit von Hand Rechten Winkel beachten Optionale Komponente, optionale Montage-Variante www.aerocompact.com... -
Seite 6: Zielgruppe
Verwendung gehört auch die fachgerechte Montage nach dieser Montageanleitung sowie nach den mit- gelieferten Planungsunterlagen. Für den Einsatz der PV-Module mit dem CompactGROUND-System ist eine Freigabe vom Modulhersteller erforderlich. AEROCOMPACT übernimmt keinerlei Haftung für Leistungsverluste oder Schäden jeglicher Art an den PV-Modulen. Jede andere Verwendung des CompactGROUND-Systems gilt als nicht bestimmungsgemäß. -
Seite 7: Garantie
(18 inch) ein kürzerer Erdanker mit einer Länge von 280 mm (11 inch) eingesetzt werden. Der Einsatz des kürzeren Erdankers (geringere Tragfähigkeit) erfordert eine Neuplanung. Aerocompact übernimmt keine Haftung für Schäden und Störungen, die entstehen durch: nicht bestimmungsgemäße Verwendung Verwenden von nicht zertifizierten Bauteilen eigenmächtige Veränderungen am Produkt... -
Seite 8: Allgemeine Informationen Zur Haftung
Wir weisen darauf hin, dass das Freiflächensystem im Rahmen eines Kaufvertrages veräußert wird. Die Mon- tage/Verarbeitung durch den Erwerber oder Dritte erfolgt nicht im Namen oder für die Aerocompact GmbH. Sie hat durch hierfür qualifiziertes Fachpersonal streng nach den Vorgaben der Montageanleitung zu erfol- gen. -
Seite 9: Sicherheit
3 m: 1.000 bis 11.000 V 4 m: 11.000 bis 22.000 V 5 m: 22.000 bis 38.000 V > 5 m: wenn die Spannung unbekannt ist Persönliche Schutzausrüstung (PSA) Zum Schutz vor Verletzungen bei den Montage-Tätigkeiten ist eine persönliche Schutzausrüstung erfor- derlich. www.aerocompact.com... - Seite 10 Sicherheit Beim Bohren Schutzbrille tragen. Sicherheitsschuhe tragen. Bei der Montage schnittfeste Arbeitshandschuhe tragen. Helmpflicht für alle an der Baustelle beteiligten Personen. www.aerocompact.com...
-
Seite 11: Systemübersicht
Systemübersicht SYSTEMÜBERSICHT Grundkomponenten G15 Endklemme, unterschiedliche Klemmenhöhe für 30 – 50 mm Rahmenhöhe | CLEG10-XX Endfuß G15 | G15EB Verbinder G15, Verschattungswinkel 18°/25° | G15CNL, G15CNS Anfangsfuß G15, | G15FB Mittelklemme, 30 – 50 mm Rahmenhöhe | CLMG10 www.aerocompact.com... -
Seite 12: Grundkomponenten G20
Systemübersicht Grundkomponenten G20 Endklemme, unterschiedliche Klemmenhöhe für 30 – 50 mm Rahmenhöhe | CLEG10-XX Endfuß G20 | G20EB Verbinder G20, Verschattungswinkel 18°/25° | G20CNL, G20CNS Anfangsfuß G20, | G20FB Mittelklemme, 30 – 50 mm Rahmenhöhe | CLMG10 www.aerocompact.com... -
Seite 13: Ballastierung
Systemübersicht Ballastierung Ballastwanne lang | BT-1800, BT-2050, BT-2300 Ballastwanne kurz | BT-880 Bodenanker 460 mm | GSC45x460 Befestiungsmaterial Torbandschraube M8x20 | CB8x20 Inbusmutter M8x16 | AN8x16 Unterlegscheibe 8,4/30 | FW8.4/30 www.aerocompact.com... -
Seite 14: Zubehör
Kabelrohr | CP-430, CP-620, CP-840 Halterung für Kabelrohr | BR-CP Kabelbinder-Clip Modul | CLP-M Zubehör für Erdung/Potentialausgleich (USA) Grounding lug with nut (follows UL 476 or UL 2703 requirements) | GL18N Varianten System G15 555 mm | 25° Verschattungswinkel | 400 mm Bodenfeiheit www.aerocompact.com... - Seite 15 Systemübersicht System G15 797 mm | 18° Verschattungswinkel | 400 mm Bodenfeiheit System G20 735 mm | 25° Verschattungswinkel | 318 mm Bodenfeiheit System G20 1054 mm | 18° Verschattungswinkel | 318 mm Bodenfeiheit www.aerocompact.com...
-
Seite 16: Montage
Montage MONTAGE Klemmen vormontieren An den Anfangs-, Endfüßen und an den Verbindern nach Bedarf die End- oder Mittelklemmen anbringen. www.aerocompact.com... -
Seite 17: Fläche Ausmessen, Füße Und Verbinder Platzieren
Maße des Modulfeldes aus den Planungsunterlagen übernehmen. Länge des Modulfeldes ausmessen und Linie markieren. Breite des Modulfeldes ausmessen und Linie markieren. Füße und Verbinder im Modulfeld platzieren: Seitlicher Feldrand: Anfangs-, Endfüße und Verbinder mit Endklemmen platzieren. Feldinnenbereich: Anfangs-, Endfüße und Verbinder mit Mittelklemmen platzieren. www.aerocompact.com... -
Seite 18: Module Montieren
Der Abstand zwischen den Klemmen wird durch die Füße/Verbinder bzw. durch die Modulgröße vor- gegeben. Anfangsfüße mit jeweils mit 1 - 2 Ballaststeinen beschweren. Modul auf die Anfangsfüße bzw. Verbinder legen Modul jeweils an den Einkerbungen auf den Füßen/Verbindern ausrichten. An den seitlichen Endklemmen die Schrauben mit 15 Nm anziehen. www.aerocompact.com... - Seite 19 Moduls die Schrauben mit 15 Nm anziehen. An den oberen und unteren Endklemmen des vorherigen Moduls die Schrauben mit 15 Nm anziehen. Weitere Module nach der empfohlenen Reihenfolge montieren. An den Klemmen die Schrauben jeweils mit 15 Nm anziehen. www.aerocompact.com...
-
Seite 20: Microinverter Montieren - Us (Optional)
Lagesicherung anbringen Je nach Gegebenheit wird das System unterschiedlich lagegesichert. Variante 1: Ballastierung mit Bodenankern Mit den Bodenankern wird das System an den Füßen bzw. Verbindern im Boden verankert. Die genaue Anzahl und Position der Bodenanker aus den AEROTOOL-Planungsunterlagen entnehmen. www.aerocompact.com... -
Seite 21: Variante 2: Ballastierung Direkt Auf Den Füßen Bzw. Verbindern
Fußes bzw. Verbinders posi- tionieren. Ballaststein auflegen. Variante 3: Kurze Ballastwanne Die kurze Ballastwanne kann an folgenden Positionen angebracht werden: am Anfangsfuß. am Verbinder. am Endfuß. Die genaue Anzahl und Position der kurzen Ballastwannen aus den Aerotool-Planungsunterlagen ent- nehmen. www.aerocompact.com... -
Seite 22: Variante 4: Lange Ballastwanne
Die Ballastwanne am Fuß bzw. Verbinder mit Torbandschraube , Beilagscheibe und Inbusmutter festschrauben. Schrauben mit 15 Nm anziehen. Variante 4: Lange Ballastwanne Die lange Ballastwanne kann an folgenden Positionen angebracht werden: an den Anfangsfüßen. an den Verbindern. an den Endfüßen. www.aerocompact.com... -
Seite 23: Kabelrohr Montieren (Optional)
Kabelrohr montieren (optional) Die Kabelrohre werden am seitlichen Modulfeldrand montiert. Je nach Gegebenheit werden die Kabelrohre mit den mitgelieferten Halterungen oder an der langen Bal- lastwanne montiert. Kabelrohr an Ballastwanne montieren Die Kabelrohr an der Ballastwanne und an der Halterung anbringen. www.aerocompact.com... -
Seite 24: Kabelrohr Mit Halterungen Befestigen
Die Halterung am Verbinder bzw. am Fuß festschrauben. Schrauben mit 15 Nm anziehen. Kabelrohr mit Halterungen befestigen Die Halterungen am Kabelrohr anbringen. Die Kunststoffkappen am Kabelrohr anbringen. Die Halterungen am Verbinder bzw. am Fuß festschrauben. Schrauben mit 15 Nm anziehen. www.aerocompact.com... -
Seite 25: Erdung Montieren
Die Erdung / der Potentialausgleich wird am Rand eines Modulfeldes an einem Fuß montiert. Die Erdung / der Potentialausgleich kann gemeinsam mit den Ballastwannen montiert werden. Schraube lösen und entfernen. Erdungsdraht (bauseits) fest mit dem Kabelschuh verbinden. Beilagscheibe und Kabelschuh in der abgebildeten Reihenfolge mit der Schraube anbringen. www.aerocompact.com... -
Seite 26: Erdung Montieren (Usa-Konform)
Fuß fest- schrauben. Den Erdungsdraht (bauseits) mit der Schraube an der Grounding lug befestigen. Potentialausgleich bei Wartungsarbeiten Achtung! Falls ein Modul entfernt wird, zusätzliche Erdungsklemmen und Erdungsdraht anbringen, um die Ver- bindung zwischen den Modulen und den Potentialausgleich zu gewährleisten. www.aerocompact.com... - Seite 27 Montage www.aerocompact.com...
-
Seite 28: Wartung
Nach extremen Wetterereignissen (z.B. Sturm, Schnee, Hagel, etc.) sowie nach einem Erdbeben ist ebenfalls eine Prüfung des Systems notwendig. Komplettes System Alle Komponenten des Systems auf Beschädigung prüfen. Beschädigte Komponenten schnellstmöglich austauschen. Verschraubungen Alle Verschraubungen prüfen. Lose Verschraubungen festziehen. Anzugsmoment laut Montageanleitung beachten. www.aerocompact.com... -
Seite 29: Demontage
Demontage DEMONTAGE Komponenten demontieren System demontieren: Montageschritte in umgekehrter Reihenfolge durchführen. www.aerocompact.com...
