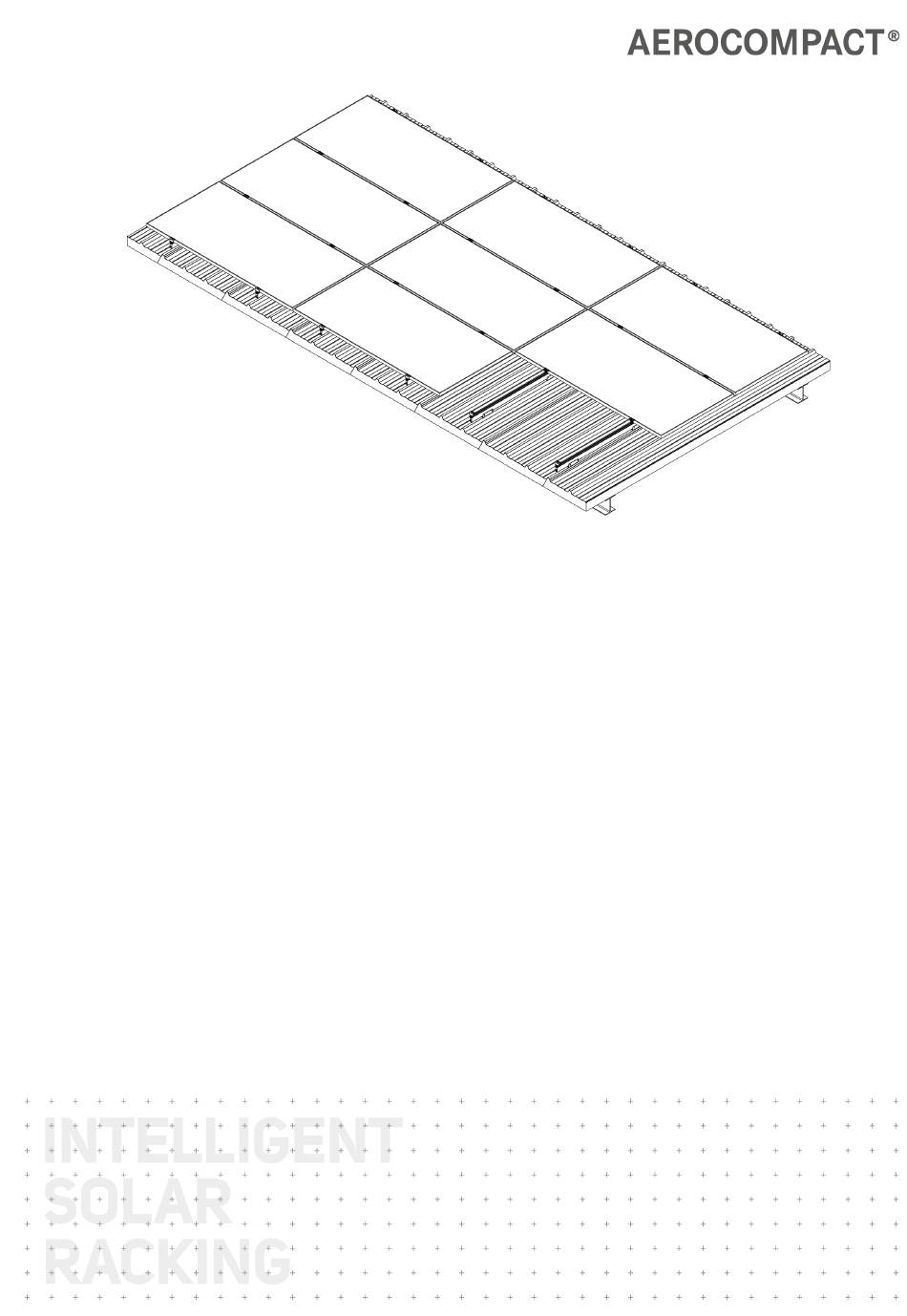

- Seite 1 CompactMETAL TR59 | TR74 Montageanleitung Version: 03 Sprache: Deutsch | Originalsprache: Deutsch Original-Montageanleitung Wichtig! Vor der Montage sorgfältig durchlesen!
-
Seite 2: Hersteller
Übersetzung der Montageanleitung in Deutsch. Die Montageanleitung ist urheberrechtlich geschützt. Ohne schriftliche Genehmigung der Firma AEROCOMPACT® darf die Montageanleitung weder teilweise noch vollständig vervielfältigt, reproduziert, mikroverfilmt, übersetzt oder zur Speicherung und Verarbeitung in EDV-Systemen konvertiert werden. Copyright by © AEROCOMPACT®... -
Seite 3: Inhaltsverzeichnis
Montageschiene TR59/TR74 montieren Schraubenpositionen bei Sandwichdach-Sockel Montageschiene befestigen Module montieren Erste Modul-Reihe montieren Zweite Modul-Reihe montieren Weitere Modul-Reihen montieren Potentialausgleich Potentialausgleich (nicht USA-konform) Potentialausgleich mit Grounding Lug und Bonding Jumper (USA-konform) Grounding Lug montieren Wartung Komplettes System Verschraubungen Sandwich-Paneele www.aerocompact.com... - Seite 4 Demontage Komponenten demontieren Klemmen demontieren Anhang Konformitätserklärung TR www.aerocompact.com...
-
Seite 5: Über Dieses Dokument
Symbole in Abbildungen Tätigkeiten Für die Ausführung der Montage sind bestimmte Tätigkeiten erforderlich. Diese Tätigkeiten werden in den Illustrationen mit den folgenden Symbolen dargestellt. In AEROTOOL-Planungsunterlagen nachsehen Visuelle Prüfung Tätigkeit von Hand Rechten Winkel beachten Optionale Komponente, optionale Montage-Variante www.aerocompact.com... -
Seite 6: Zielgruppe
Montage nach dieser Montageanleitung. Für den Einsatz der PV-Module mit dem System TR74 ist eine Freigabe vom Modulhersteller erforderlich. AEROCOMPACT übernimmt keinerlei Haftung für Leistungsverluste oder Schäden jeglicher Art an den PV- Modulen. Jede andere Verwendung des Systems TR74 gilt als nicht bestimmungsgemäß. -
Seite 7: Garantie
Wir weisen darauf hin, dass das Produkt im Rahmen eines Kaufvertrages veräußert wird. Die Mon- tage/Verarbeitung durch den Erwerber oder Dritte erfolgt nicht im Namen oder für die Aerocompact GmbH. Sie hat durch hierfür qualifiziertes Fachpersonal streng nach den Vorgaben der Montageanleitung zu erfol- gen. -
Seite 8: Sicherheit
Montage-Arbeiten keinesfalls bei starkem Wind ausführen. Starker Wind übt v.a. auf die großflächigen PV- Module enorme Kräfte aus. Es besteht die Gefahr, dass ein Modul vom Dach gerissen wird und dabei auch Personen zu Schaden kommen. Keinesfalls bei Nässe oder Temperaturen unter dem Gefrierpunkt arbeiten. Je nach Dachneigung besteht Rutschgefahr. www.aerocompact.com... -
Seite 9: Gefahren Durch Die Umgebung
Am Bauvorhaben mitwirkende Person müssen Schutzhelme tragen. Persönliche Schutzausrüstung (PSA) Zum Schutz vor Verletzungen bei den Montage-Tätigkeiten ist eine persönliche Schutzausrüstung erfor- derlich. Beim Bohren Schutzbrille tragen. Sicherheitsschuhe tragen. Bei der Montage schnittfeste Arbeitshandschuhe tragen. Helmpflicht für alle an der Baustelle beteiligten Personen. Absturzsicherung verwenden. www.aerocompact.com... -
Seite 10: Systemübersicht
Systemübersicht SYSTEMÜBERSICHT Grundkomponenten Mittelklemme | CLM10 Sandwichdach-Sockel | TR15 Montageschiene, 5800 mm | TR59, TR74 Endklemme | CLE10 www.aerocompact.com... -
Seite 11: Detail Kurzschiene Mit Befestigungsmaterial
Systemübersicht Detail Kurzschiene mit Befestigungsmaterial Bohrschraube Holz: SDS-RP-TD-P-142-E16, SDS-RP-TD-P-235-E16 Stahl: SDS-RP-7K-P-142-E16, SDS-RP-K12-P-142-E16, SDS-RP-7K-P-210-E16, SDS-RP-K12-P-210-E16 Dünnblechschraube | JF3-2-5,5x25 E11 Distanzhülse | SP20 Sandwichdach-Sockel | TR15 www.aerocompact.com... -
Seite 12: Varianten Montageschienen
Systemübersicht Varianten Montageschienen Montageschiene, 5800 mm | TR59 Montageschiene, 5800 mm | TR74 www.aerocompact.com... -
Seite 13: Modulzubehör
Klemme für Potentialausgleich 8 – 10 mm | WCL8-10 Aluminiumdraht rund 8 mm für Potentialausgleich | AWR8 8" Bonding Jumper (follows UL 476 or UL 2703 requirements) | Match Code!! Grounding Lug (follows UL 476 or UL 2703 requirements) | GL-R www.aerocompact.com... -
Seite 14: Montage
Sand- wichpanel und dem Dachträger ver- bunden. Vor dem Ausmessen der Dachfläche die Posi- tion des Dachträgers ermitteln. *Schraubenanzahl laut AEROTOOL-Report Maße des Modulfeldes aus den Aerotool-Planungsunterlagen übernehmen. Modulbreite ermitteln. Position der Dachträger und Sicken des Metalldaches ermitteln. www.aerocompact.com... -
Seite 15: Sandwichdach-Sockel Montieren
Montage Positionen der Sandwichdach-Sockel ermitteln und markieren. Sandwichdach-Sockel montieren Die Sandwichdach-Sockel werden jeweils auf einer Sicke montiert. Falls es notwendig ist, den Sandwichdach- Sockel über einer bestehenden Verschraubung zu montieren, kann der Schraubenkopf in der mittleren Bohrung positioniert werden. www.aerocompact.com... -
Seite 16: Schrauben Mit Dichtscheibe Anziehen
Schrauben mit Dichtscheibe anziehen Schrauben mit EPDM-Dichtung stets mit mechanischem Tiefenanschlag montieren. Abdichtung sicherstellen: Schrauben anziehen, bis sich die Dichtung ringsum wölbt. Die Dichtung sollte ca. um 30 % komprimiert werden. richtig zu fest angezogen zu schwach angezogen zu schräg verschraubt www.aerocompact.com... -
Seite 17: Sandwichdach-Sockel Mit Dachträger Verbinden
Montage Sandwichdach-Sockel mit Dachträger verbinden Die Sandwichdach-Sockel , die über einem Dachträger liegen, mit jeweils 1 – 2 Bohrschrauben* und jeweils einer Distanzhülse mit 1400 U/min verschrauben. Schrauben auf Anschlag anziehen, bis die Dichtung ringsum herausquillt. *Schraubenanzahl laut AEROTOOL-Report www.aerocompact.com... -
Seite 18: Montageschiene Tr59/Tr74 Montieren
Ende des Sandwichdach-Sockels anbrin- gen. *Schraubenanzahl laut AEROTOOL-Report Schraubenpositionen wenn Sandwichdach-Sockel nur mit Paneel verschraubt Die Montageschiene wird mit 2 – 4 Schrauben* am Sandwichdach-Sockel befestigt. Montage mit 2 Schrauben: Die Schrauben dia- gonal am Sandwichdach-Sockel anbringen. *Schraubenanzahl laut AEROTOOL-Report www.aerocompact.com... -
Seite 19: Montageschiene Befestigen
Erste Modul-Reihe montieren Bei der Montage der Module keinesfalls die Module betreten. Die genauen Positionen der Modul-Klemmen aus dem AEROTOOL-Report entnehmen. Endklemmen auf den Montageschienen anbringen. Modul anbringen. Schrauben der Endklemmen handfest anziehen. Weitere Module der ersten Reihe montieren. www.aerocompact.com... -
Seite 20: Zweite Modul-Reihe Montieren
Zweite Modul-Reihe montieren Module der zweiten Reihe bündig an der Mittelklemme auflegen. Klemme an den Modulen andrücken. Schrauben handfest anziehen. Weitere Module der zweiten Reihe anbringen. In der ersten Reihe die Schrauben der End- klemmen mit 15 Nm anziehen. www.aerocompact.com... -
Seite 21: Weitere Modul-Reihen Montieren
Je nach Montagesituation Klemme seitlich zusammendrücken und herausziehen oder seitlich aus der Schiene ziehen. Potentialausgleich Für den Potentialausgleich stellt AEROCOMPACT die Drahtklemme und den Aluminiumdraht als Zubehör zur Verfügung. Diese werden jeweils an den Trägerschienen montiert. Je nach Montagesituation sind die Module in einer Reihe durch die Modulklemmen miteinander ver- bunden. -
Seite 22: Potentialausgleich (Nicht Usa-Konform)
Die Klemme anbringen und mit der Mutter festschrauben. Mutter mit 15 Nm anziehen. Den Draht mit dem bauseitigen Potentialausgleich verbinden. Potentialausgleich mit Grounding Lug und Bonding Jumper (USA-konform) Je nach Montagesituation sind die Modulreihen durch die Modulklemmen miteinander verbunden. www.aerocompact.com... - Seite 23 Für den Potentialausgleich Komponenten gemäß UL 467 oder UL 2703 (Bonding Jumper, Klemme, Draht) verwenden. Die detaillierte Montage des Bonding Jumpers ist in der Montageanleitung des Herstellers (Dynobond) beschrieben. Modulreihen mit dem Bonding Jumper verbinden. Verbindung zum Erdungssystem bauseits mit der Grounding Lug herstellen. www.aerocompact.com...
-
Seite 24: Grounding Lug Montieren
Montage Grounding Lug montieren Die Hammerkopfschraube an der Schiene anbrin- gen. Die Grounding Lug wie abgebildet befestigen. Mutter mit 15 Nm anziehen. www.aerocompact.com... -
Seite 25: Wartung
Nach extremen Wetterereignissen (z.B. Sturm, Schnee, Hagel, etc.) sowie nach einem Erdbeben ist ebenfalls eine Prüfung des Systems notwendig. Komplettes System Alle Komponenten des Systems auf Beschädigung prüfen. Beschädigte Komponenten schnellstmöglich austauschen. Verschraubungen Alle Verschraubungen prüfen. Lose Verschraubungen festziehen. Anzugsmoment laut Montageanleitung beachten. Sandwich-Paneele Die Wartungs-Vorgaben laut Hersteller der Sandwich-Paneele berücksichtigen. www.aerocompact.com... -
Seite 26: Demontage
Demontage DEMONTAGE Komponenten demontieren System demontieren: Montageschritte in umgekehrter Reihenfolge durchführen. Klemmen demontieren Schraube an der Klemme komplett her- ausschrauben. Falls Klemmen wieder montiert werden: Darauf achten, dass der O-Ring nicht verloren geht. www.aerocompact.com... -
Seite 27: Anhang
Anhang ANHANG Konformitätserklärung TR Hersteller: AEROCOMPACT® GmbH Langes Schienensystem Benennung: CompactMETAL TR für Metall- dächer Kenncode: TR74, TR59 Angewandte Norm: EN 1090 Zur Leistungserklärung Zertifizierungsstelle: 2397 www.aerocompact.com...
