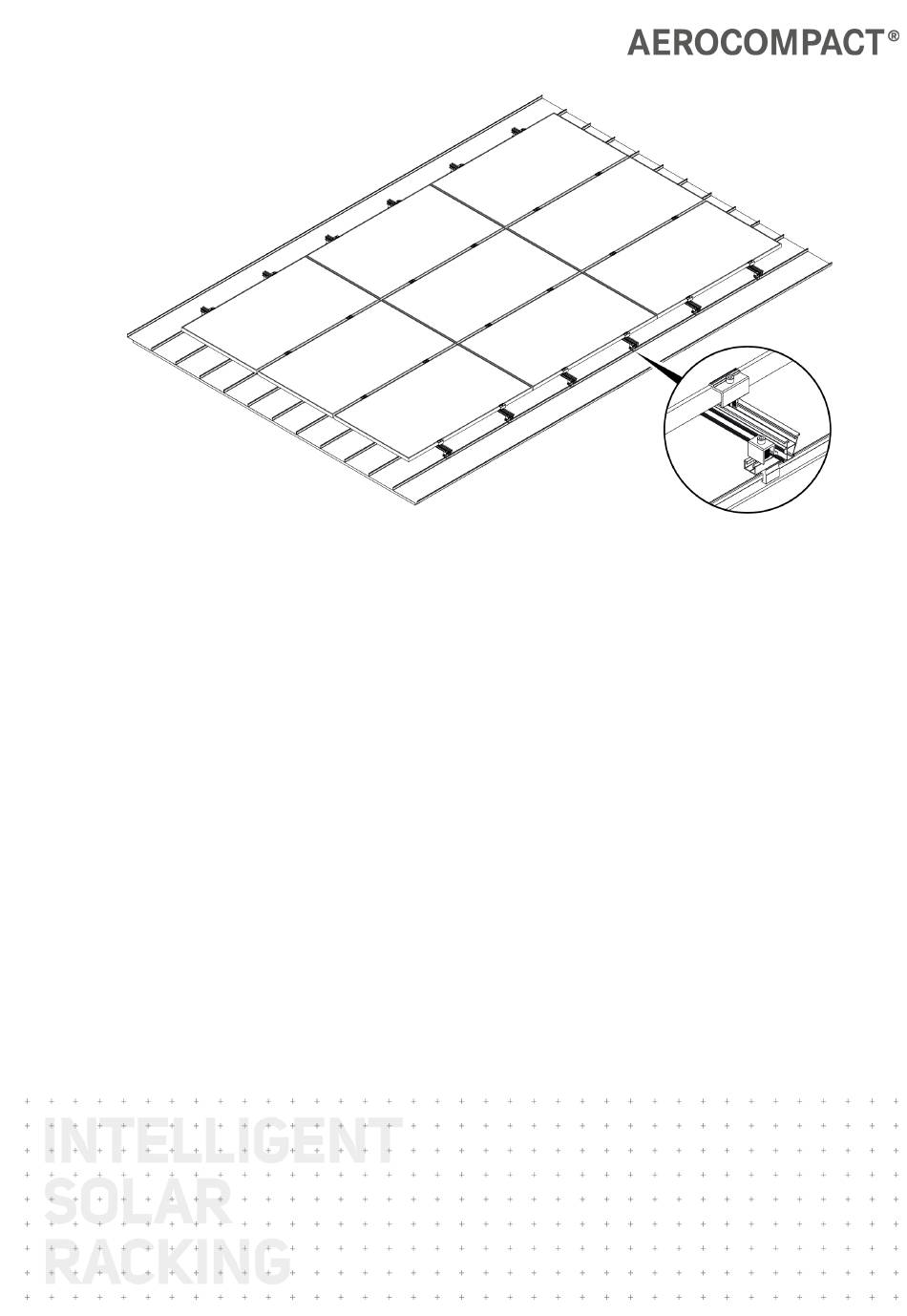

- Seite 1 CompactMETAL Dachfalzklemmen TMDS08 | TMM08 | TMR08 | TMK1508 | TMK2008 | TMRD08 Montageanleitung Version: 02 Sprache: Deutsch | Originalsprache: Deutsch Original-Montageanleitung Wichtig! Vor der Montage sorgfältig durchlesen!
-
Seite 2: Hersteller
Übersetzung der Montageanleitung in Deutsch. Die Montageanleitung ist urheberrechtlich geschützt. Ohne schriftliche Genehmigung der Firma AEROCOMPACT® darf die Montageanleitung weder teilweise noch vollständig vervielfältigt, reproduziert, mikroverfilmt, übersetzt oder zur Speicherung und Verarbeitung in EDV-Systemen konvertiert werden. Copyright by © AEROCOMPACT®... -
Seite 3: Inhaltsverzeichnis
Microinverter montieren (optional) Microinverter mit Halter (MA-MO) am Modul montieren Microinverter auf der Montageschiene montieren Montageschiene X40/X50 im Kreuzverbund montieren (optional) Module an der Kurzschiene montieren Erste Modul-Reihe montieren Module auf Montageschiene X40/X50 montieren Potentialausgleich Potentialausgleich mit Jumper (USA) www.aerocompact.com... - Seite 4 Wartung Komplettes System Verschraubungen Demontage Komponenten demontieren Klemmen demontieren Anhang UL certification notes Load Rating www.aerocompact.com...
-
Seite 5: Über Dieses Dokument
Symbole in Abbildungen Tätigkeiten Für die Ausführung der Montage sind bestimmte Tätigkeiten erforderlich. Diese Tätigkeiten werden in den Illustrationen mit den folgenden Symbolen dargestellt. In AEROTOOL-Planungsunterlagen nachsehen Visuelle Prüfung Tätigkeit von Hand Rechten Winkel beachten Optionale Komponente, optionale Montage-Variante www.aerocompact.com... -
Seite 6: Zielgruppe
Zur bestimmungsgemäßen Verwendung gehört auch die fachgerechte Montage nach dieser Mon- tageanleitung. Für den Einsatz der PV-Module mit dem TM-System ist eine Freigabe vom Modulhersteller erforderlich. AEROCOMPACT übernimmt keinerlei Haftung für Leistungsverluste oder Schäden jeglicher Art an den PV- Modulen. Jede andere Verwendung des TM-Systems gilt als nicht bestimmungsgemäß. -
Seite 7: Garantie
Wir weisen darauf hin, dass das Produkt im Rahmen eines Kaufvertrages veräußert wird. Die Mon- tage/Verarbeitung durch den Erwerber oder Dritte erfolgt nicht im Namen oder für die Aerocompact GmbH. Sie hat durch hierfür qualifiziertes Fachpersonal streng nach den Vorgaben der Montageanleitung zu erfol- gen. -
Seite 8: Sicherheit
Montage-Arbeiten keinesfalls bei starkem Wind ausführen. Starker Wind übt v.a. auf die großflächigen PV- Module enorme Kräfte aus. Es besteht die Gefahr, dass ein Modul vom Dach gerissen wird und dabei auch Personen zu Schaden kommen. Keinesfalls bei Nässe oder Temperaturen unter dem Gefrierpunkt arbeiten. Je nach Dachneigung besteht Rutschgefahr. www.aerocompact.com... -
Seite 9: Gefahren Durch Die Umgebung
Am Bauvorhaben mitwirkende Person müssen Schutzhelme tragen. Persönliche Schutzausrüstung (PSA) Zum Schutz vor Verletzungen bei den Montage-Tätigkeiten ist eine persönliche Schutzausrüstung erfor- derlich. Beim Bohren Schutzbrille tragen. Sicherheitsschuhe tragen. Bei der Montage schnittfeste Arbeitshandschuhe tragen. Helmpflicht für alle an der Baustelle beteiligten Personen. Absturzsicherung verwenden. www.aerocompact.com... -
Seite 10: Systemübersicht
Systemübersicht SYSTEMÜBERSICHT Grundkomponenten TMDS08 Mittelklemme | CLM10 Endklemme | CLE10 Doppelfalzklemme mit Kurzschiene S08 | TMDS08 mit Befestigungsmaterial www.aerocompact.com... -
Seite 11: Grundkomponenten Tmm08
Systemübersicht Grundkomponenten TMM08 Mittelklemme | CLM10 Endklemme | CLE10 Winkelfalzklemme mit Kurzschiene S08 | TMM08 mit Befestigungsmaterial www.aerocompact.com... -
Seite 12: Grundkomponenten Tmr08
Systemübersicht Grundkomponenten TMR08 Mittelklemme | CLM10 Endklemme | CLE10 Rundfalzklemme mit Kurzschiene S08 | TMR08 mit Befestigungsmaterial www.aerocompact.com... -
Seite 13: Grundkomponenten Tmk1508
Systemübersicht Grundkomponenten TMK1508 Mittelklemme | CLM10 Endklemme | CLE10 Blechfalzklemme mit Kurzschiene | TMK1508 mit Befestigungsmaterial www.aerocompact.com... -
Seite 14: Grundkomponenten Tmk2008
Systemübersicht Grundkomponenten TMK2008 Mittelklemme | CLM10 Endklemme | CLE10 Blechfalzklemme mit Kurzschiene | TMK2008 mit Befestigungsmaterial www.aerocompact.com... -
Seite 15: Grundkomponenten Tmrd08
Blechfalzklemme mit Kurzschiene | TMRD08 mit Befestigungsmaterial Montageschienen und Kreuzverbinder Montageschiene X40, 3300 mm, 4400 mm, 5500 mm | X40-3300, X40-4400, X40-5500 Montageschiene X50, 3300 mm, 4400 mm, 5500 mm | X50-3300, X50-4400, X50-5500 Kreuzverbinder X40, X50 | XDL www.aerocompact.com... -
Seite 16: Zubehör Für Potentialausgleich
Systemübersicht Zubehör für Potentialausgleich Klemme für Potentialausgleich 8 – 10 mm | WCL8-10 Aluminiumdraht rund 8 mm für Potentialausgleich | AWR8 Modulzubehör Microinverter-Verschaubung auf X-Rail | MA-RA Halter für Modulzubehör, Microinverterklemme | MA-MO Kabelbinder-Clip Modul | CLP-M www.aerocompact.com... -
Seite 17: Montage
Der Abstand zwischen den Falzklemmen ist von der Brei- te/Länge der Module und dem Abstand der Dachfalze abhängig. Die Falzklemmen dürfen keinesfalls an den Schiebehaften sowie im Stoßbereich der Bleche angebracht werden. Maße des Modulfeldes aus den Aerotool-Planungsunterlagen übernehmen. Modulbreite ermitteln. Position der Dachfalze des Metalldaches ermitteln. www.aerocompact.com... -
Seite 18: Falzklemmen Montieren
Die Doppelfalzklemme am Dachfalz anbringen. Die Madenschraube anziehen, bis die Doppelfalzkleme bündig am Dachfalz anliegt. Madenschraube mit 18 Nm anziehen. Wenn Blech stärker als 0,7 mm: Madenschraube mit 18 – 20 Nm anziehen. Doppelfalzklemmen an allen markierten Stellen auf dem Blechdach anbringen. www.aerocompact.com... -
Seite 19: Variante Tmm - Winkelfalzklemme
Dachfalz anliegt. Madenschraube mit 18 Nm anziehen. Wenn Blech stärker als 0,7 mm: Madenschraube mit 18 – 20 Nm anziehen. Winkelfalzklemmen an allen markierten Stellen auf dem Blechdach anbringen. Variante TMR – Rundfalzklemme Die Rundfalzklemme am Dachfalz anbringen. www.aerocompact.com... -
Seite 20: Variante Tmk1508, Tmk2008 - Blechfalzklemmen
Schrauben mit 18 – 20 Nm anziehen. Rundfalzklemmen an allen markierten Stellen auf dem Blechdach anbringen. Variante TMK1508, TMK2008 – Blechfalzklemmen Die Schraube bei Bedarf lösen. Klemme öffnen und am Blechfalz anbringen. Klemme so positionieren, dass diese fest sitzt. www.aerocompact.com... -
Seite 21: Variante Tmrd08 - Blechfalzklemme
öffnen und am Blechfalz anbringen. Klemme so positionieren, dass diese fest sitzt. Schraube mit 18 Nm anziehen. Wenn Blech stärker als 0,7 mm: Schraube mit 18 – 20 Nm anziehen. Blechfalzklemme an allen markierten Stellen auf dem Blechdach anbringen. www.aerocompact.com... -
Seite 22: Montageschiene X40/X50 Montieren (Optional)
Um die Thermische Trennung sicherzustellen, die Montageschienen max. 3 m im Verbund montieren. Für jede Kurzschiene einer Reihe einen Kreuzverbinder an der Montageschiene anbringen. Den Kreuzverbinder jeweils an der Kurzschiene anbringen. Darauf achten, dass der Kreuzverbinder richtig angebracht ist. An den Kreuzverbindern die Inbusschraube jeweils mit 15 Nm anziehen. www.aerocompact.com... -
Seite 23: Microinverter Montieren (Optional)
Microinverter auf der Montageschiene montieren Diese Montage-Variante ist nur möglich, wenn die Montageschiene verwendet wird. Der Microinverter wird auf der Montageschiene unterhalb des Modules montiert. Den Hammerkopf an der Montageschiene anbringen. Die Schraube handfest anziehen. Montageschiene X40/X50 im Kreuzverbund mon- tieren (optional) www.aerocompact.com... -
Seite 24: Module An Der Kurzschiene Montieren
15 Nm anziehen. Module an der Kurzschiene montieren Bei der Montage der Module darauf achten, dass die Modul-Klemmen möglichst mittig auf der Kurz- schiene angebracht werden. Erste Modul-Reihe montieren Bei der Montage der Module keinesfalls die Module betreten. www.aerocompact.com... - Seite 25 Schrauben der Endklemmen mit 15 Nm anziehen. Nach dem ersten Modul an den Kurzschienen Mittelklemmen anbringen. Zweites Modul bündig an den Mittelklemmen auflegen. An den Mittelklemmen die Schrauben mit 15 Nm anziehen. Die Module Reihe für Reihe verlegen. www.aerocompact.com...
-
Seite 26: Module Auf Montageschiene X40/X50 Montieren
Module auf Montageschiene X40/X50 montieren Bei der Montage der Module keinesfalls die Module betreten. Am Rand des Modulfeldes auf den Montageschienen die Endklemmen anbringen. Modul auflegen. An den Endklemmen die Schrauben mit 15 Nm anziehen. Nach dem ersten Modul Mittelklemmen anbringen. www.aerocompact.com... -
Seite 27: Potentialausgleich
Je nach Montagesituation Klemme seitlich zusammendrücken und herausziehen oder seitlich aus der Schiene ziehen. Potentialausgleich Für den Potentialausgleich stellt AEROCOMPACT die Drahtklemme und den Aluminiumdraht als Zubehör zur Verfügung. Diese werden jeweils an den Trägerschienen montiert. Je nach Montagesituation sind die Module in einer Reihe durch die Modulklemmen miteinander ver- bunden. -
Seite 28: Potentialausgleich Mit Jumper (Usa)
Potentialausgleich auf die Trägerschiene legen. Die Klemme anbringen und mit der Mutter festschrauben. Mutter mit 15 Nm anziehen. Den Draht mit dem bauseitigen Potentialausgleich verbinden. Potentialausgleich mit Jumper (USA) Je nach Montagesituation sind die Modulreihen durch die Modulklemmen miteinander verbunden. www.aerocompact.com... - Seite 29 Montage Verbindung durch Modulklemmen Verbindung der Modulreihen Verbindung zum Erdungssystem bauseits Für den Potentialausgleich Komponenten gemäß UL 467 (Bonding-Jumper, Klemme, Draht) verwenden. Modulreihen mit einem Bonding-Jumper verbinden. Verbindung zum Erdungssystem bauseits mit einer passenden Klemme herstellen. www.aerocompact.com...
-
Seite 30: Wartung
Nach extremen Wetterereignissen (z.B. Sturm, Schnee, Hagel, etc.) sowie nach einem Erdbeben ist ebenfalls eine Prüfung des Systems notwendig. Komplettes System Alle Komponenten des Systems auf Beschädigung prüfen. Beschädigte Komponenten schnellstmöglich austauschen. Verschraubungen Alle Verschraubungen prüfen. Lose Verschraubungen festziehen. Anzugsmoment laut Montageanleitung beachten. www.aerocompact.com... -
Seite 31: Demontage
Demontage DEMONTAGE Komponenten demontieren System demontieren: Montageschritte in umgekehrter Reihenfolge durchführen. Klemmen demontieren Schraube an der Klemme komplett her- ausschrauben. Falls Klemmen wieder montiert werden: Darauf achten, dass der O-Ring nicht verloren geht. www.aerocompact.com... -
Seite 32: Anhang
Upward: 50 psf / 2.4 kPa b) Downward: 71 psf / 3.4 kPa c) Down-slope 10 psf / 0.48 kPa Tested loads: a) Upward: 75 psf / 3.6 kPa b) Downward: 106.5 psf / 5.1 kPa c) Down-slope: 15 psf / 0.72 kPa www.aerocompact.com...
