Inbetriebnahme mit App
6.5.7.

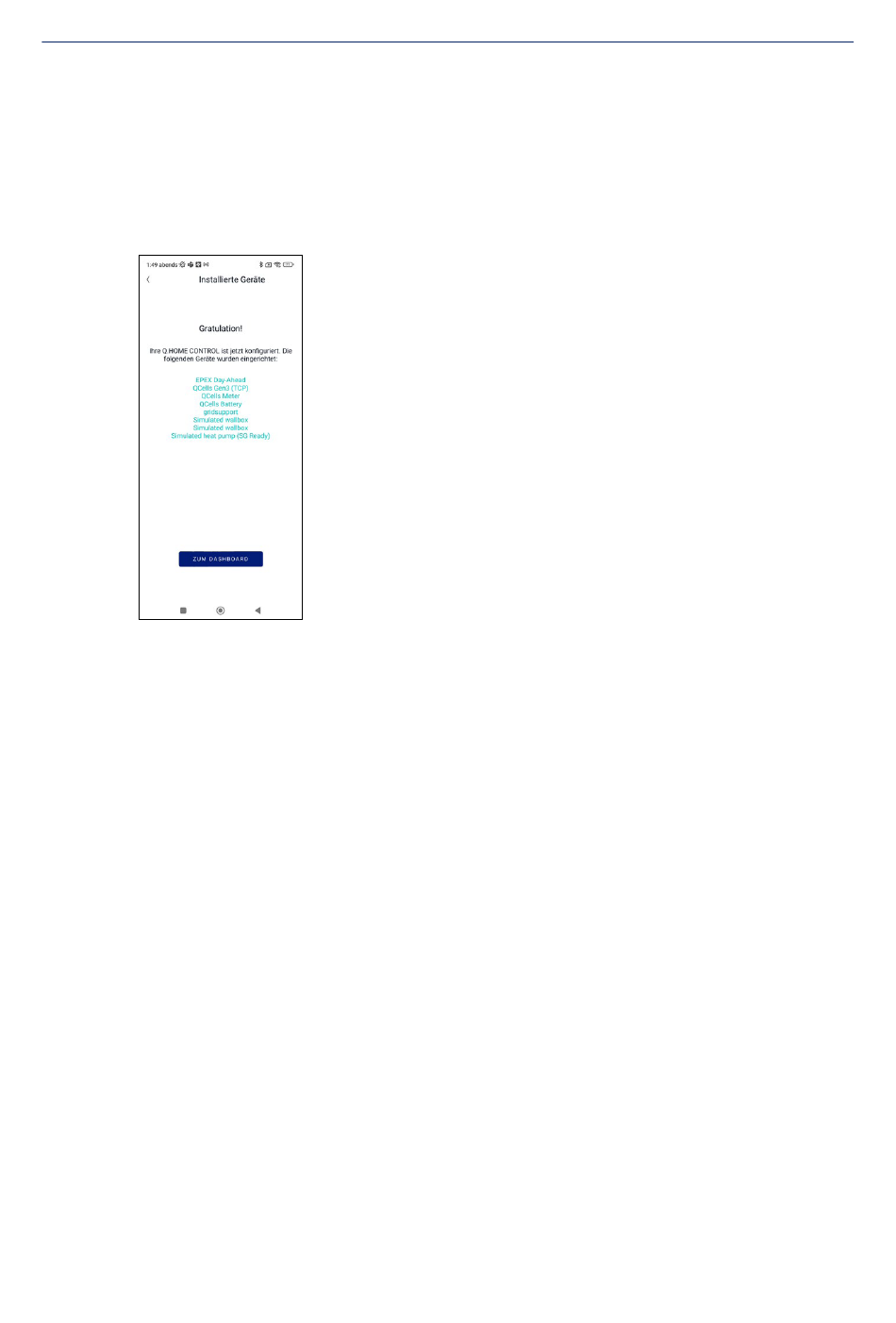

Übersicht aller installierten Geräte
Nachdem alle Geräte hinzugefügt, der ggf. benötigte Überlastschutz eingestellt
und die Kontaktdaten angegeben wurden, erscheint eine Übersicht der installierten
Komponenten. Zur Übersicht der App gelangt man wieder mit einem Klick auf [Zum
Dashboard].
6.6
RS-485-Konfiguration für Modbus RTU
Das Q.HOME CONTROL ist mit 2x RS-485-Anschlüssen ausgestattet, welcher für
Modbus-RTU Geräte verwendet werden kann:
2-Draht-Anschluss am 14-poligen Mehrfachstecker
■
RJ-45 RS-485 neben den LAN 3
■
Standardmäßig ist dabei als Modbus RTU Master nur der Anschluss am 14-poligen
Stecker konfiguriert.
Das heißt: Wenn Geräte an den RJ-45 RS-485 angeschlossen werden sollen, muss
das in der Q.HOME CONTROL App vorher konfiguriert werden.
46
