Heizstab
A
B
RS485
Zähler 1

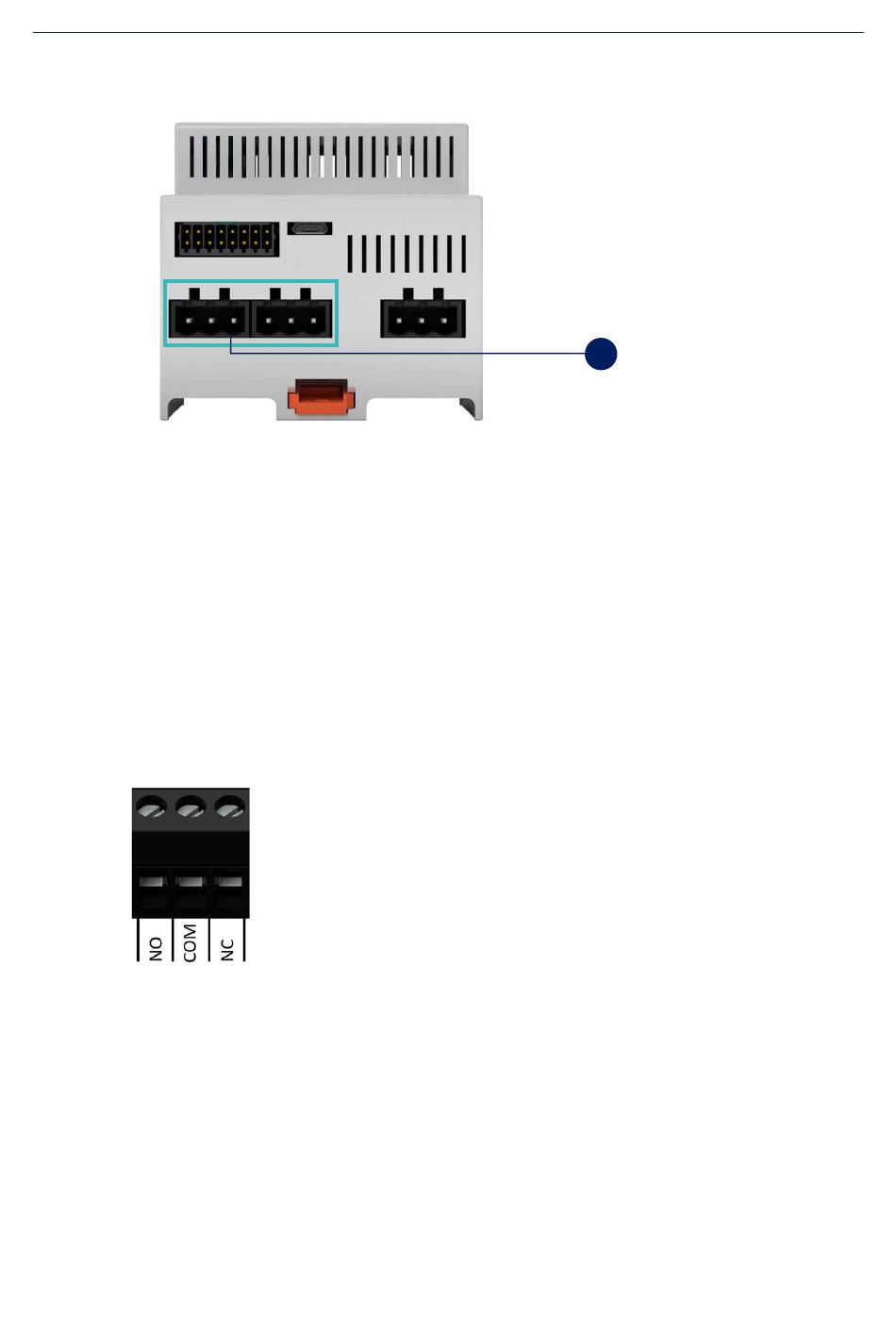

Die Verkabelung der Relaiskontakte erfolgt jeweils über 3-polige Gegenstecker mit
Schraubanschluss gemäß nebenstehender Abbildung. Zusätzlich sind die jeweiligen
Anschlüsse auf dem Gehäuse dementsprechend beschriftet.
Die Kabel sind nach allen vorgegebenen Bedingungen (siehe: „13 Technische Daten")
auszuwählen, vorzubereiten und anzuklemmen.
Hinweis
Überprüfen Sie vor der Inbetriebnahme des Gesamtsystems die angeklemmten
Kabel nochmals auf korrekte Verkabelung!
Empfohlener Gegenstecker mit Schraubanschluss:
Gegenstecker: MSTB 2,5/ 2-ST-5,08 BK - Leiterplattensteckverbinder, 2-polig,
■
5,08 mm, 24 AWG bis 12 AWG, 2,5 mm
Wallbox
Wechselrichter
Zähler N
5
2
Anschlüsse
27
