Anschlüsse
1

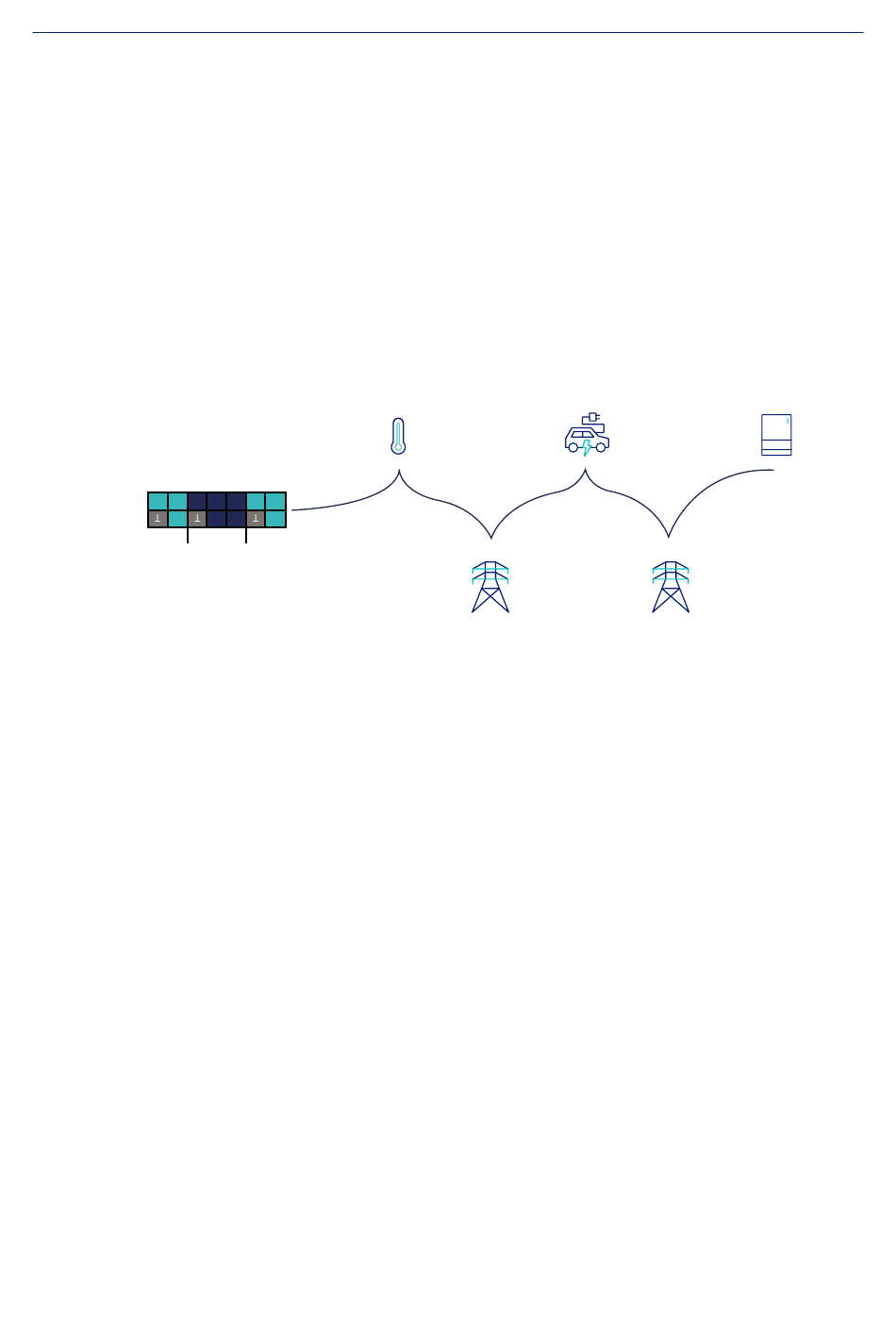

Daisy-Chain-Verkabelung
Sollen mehrere RS-485-Geräte an eine der RS-485-Schnittstellen des
Q.HOME CONTROL angeschlossen werden, muss eine Daisy-Chain-Verkabelung
angewendet werden (Beispiel in „5.2 Anschlussbeschreibung")
Die Geräte müssen in Reihe verkabelt werden. Dabei müssen die Datenleitungen
(A+ bzw. B-) jeweils von Teilnehmer zu Teilnehmer weitergeführt werden. Bei den
Endgeräten muss die Modbus-ID (Modbus RTU) jeweils individuell angepasst werden,
sodass keine Teilnehmer identische Modbus-IDs besitzen.
5V
Tx
5V 1
Rx
RS232
Service IN
Hinweis
Beachten Sie, dass sich beim Betrieb mehrerer Geräte an einer RS-485-Schnittstelle
die Teilnehmer nur in der Modbus-ID unterscheiden dürfen. (Physikalische)
Übertragungsparameter wie Baudrate, Daten-, Paritäts- und Stopbits müssen für alle
Teilnehmer gleich sein.
Der für einen RS-485-Bus notwendige Abschlusswiderstand von 120 Ω (am
Anfang und Ende des Busses) ist am Q.HOME CONTROL immer aktiv. Das
Q.HOME CONTROL muss am Anfang oder Ende des RS-485-Busses angeschlossen
werden. Ist kein Abschlusswiderstand am letzten angeschlossenen Teilnehmer
vorhanden (z. B. programmier- oder zuschaltbar), muss ein 120 Ω-Widerstand diskret
eingesetzt werden.
24
Heizstab
2
5V
A
3
4
B
RS485
Wallbox
Zähler 1
Zähler N
Wechselrichter
