5.7
Solid-State-Relais
Das Q.HOME CONTROL bietet vier Halbleiter-Relais (Solid-State-Relais) zum Schalten
binärer Zustände von externen elektrischen Signalen (Verbraucher und Erzeuger).
Die Relais sind als Schließer (NO, "normally open": S1 und S2) und Wechsler (CO,
"changeover": W3 und W4) ausgeführt. Die technischen Daten sind dem Datenblatt
(siehe: 13.1 Datenblatt) zu entnehmen. Typische Anwendungen für Relais sind SG-
Ready-Eingänge (Smart-Grid-Ready) an Wärmepumpen.
GEFAHR
Hinweis
Beschädigung durch falsche Verwendung: Durch fehlerhafte Beschaltung oder
Überlast können die Relais beschädigt werden. Achten Sie unbedingt auf die im
Datenblatt angegebenen Bestimmungen zur Beschaltung der Relais: Die Relais
sind bestimmt für Maximallasten von 130 mA, 300 VACrms / 300VDC (Schließer) bzw.
120 mA, 300 VACrms / 300 VDC (Wechsler). Es dürfen nur resistive Lasten an die Relais
angeschlossen werden!

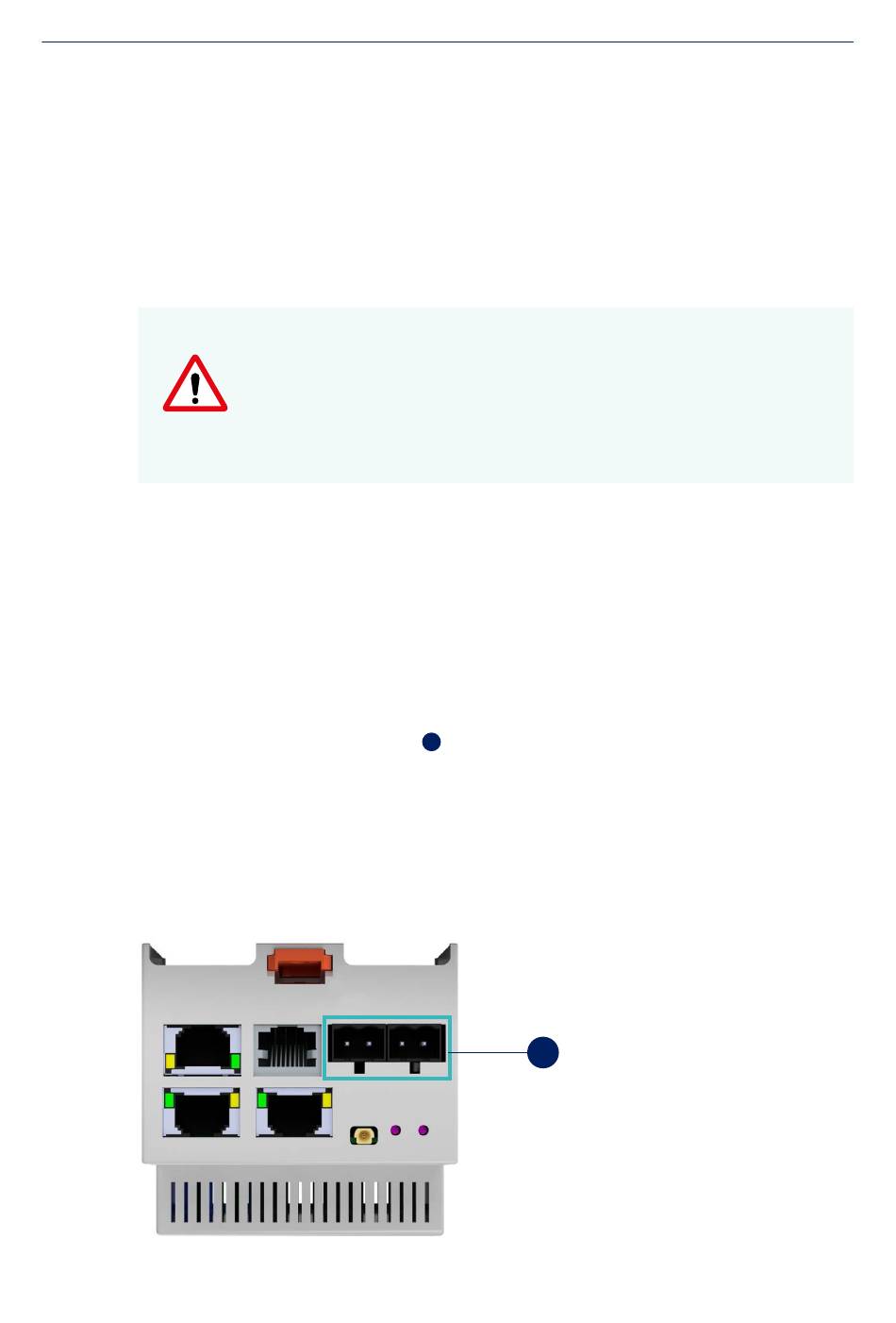

Die Solid-State-Relais auf der Oberseite des Q.HOME CONTROL sind als Schließer
(S1 und S2) ausgeführt (Anschluss
5V
Tx
5V 1
2
5V
A
Rx
3
4
B
am Gerät.
RS232
Service IN
RS485
Schließer-Relais besitzen zwei Anschlusskontakte.
NO-Kontakt ("normally open", 13 und 23): Kontakt offen / isoliert (Relais aus), Kontakt
mit COM geschlossen (Relais an)
COM-Kontakt ("common", 14 und 24): Kontakt für die Rückleitung
Lebensgefahr durch elektrischen Strom!
Die Relaiskontakte bilden separate Stromkreise, die bei Wartung,
Installation und Deinstallation den Installationsvorschriften und den
Sicherheitshinweisen unterliegen. Bei Montage-, Installations-
oder Wartungsarbeiten Schaltkreise der Relais unbedingt auf
Spannungsfreiheit prüfen!
Heizstab
Wallbox
Zähler 1
Wechselrichter
). Beachten Sie die entsprechende Beschriftung
3
Zähler N
3
Anschlüsse
25
