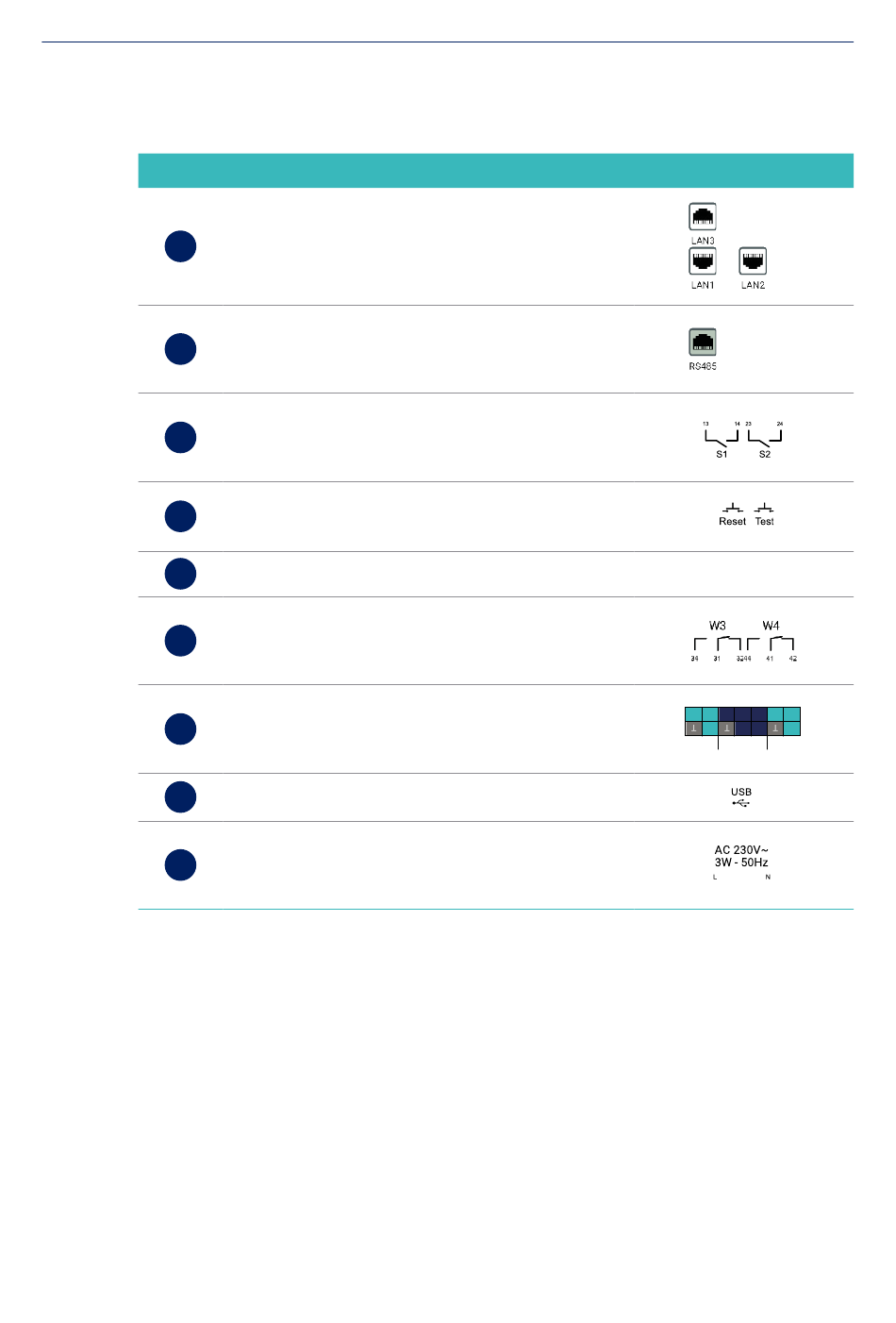

5.2
Anschlussbeschreibung
Objekt
1
2
3
4
4
5
6
7
8
Hinweis
Alle Schnittstellen des Q.HOME CONTROL sind galvanisch getrennt! Einige
Schnittstellen müssen vor der ersten Verwendung konfiguriert werden. Informationen
dazu sind in den jeweiligen Abschnitten zu finden.
Beschreibung
Netzwerkschnittstellen: Das Q.HOME CONTROL
besitzt drei voneinander unabhängige 10 / 100 Mbit/s
Ethernet-Netzwerkschnittstellen (LAN1, LAN2 und
LAN3).
(siehe: „5.5 Netzwerkverbindung und Ethernet")
RS-485 (RJ-45): Die RS485-Schnittstelle (RJ-45)
unterstützt bis zu 32 Geräte am Bus (für weitere
RS-485-Anbindung siehe auch Mehrfachstecker).
(siehe: „5.6 RS-485 mit Modbus RTU (RJ-45)")
Schließer-Relais: Solid-State-Relais zum Schalten von
digitalen Zuständen an Verbrauchern oder Erzeugern.
Anschluss über 2-poligen Gegenstecker.
(siehe: „5.7 Solid-State-Relais")
Reset- und Test-Taster:
Taster für Inbetriebnahme und Servicearbeiten.
(siehe: „7.4 Reset-Funktionen")
Antennenanschluss
Wechsler-Relais: Solid-State-Relais zum Schalten von
digitalen Zuständen an Verbrauchern oder Erzeugern.
Anschluss über 3-poligen Gegenstecker.
(siehe: „5.7 Solid-State-Relais")
Mehrfachstecker: Schnittstelle für RS-232, RS-485
und Service IN (digitale Eingänge). Anschluss über
14-poligen Gegenstecker.
(siehe: „5.10 Mehrfachsteckverbinder")
Micro-USB 2.0: Micro-USB 2.0-Anschluss zum
Anbinden weiterer Geräte.
Power IN 230 VAC: Spannungsversorgung aus
1-Phasen- Einspeisung über zulässigen 3-poligen
Gegenstecker (Mittelanschluss nicht belegt).
(siehe: „5.3 Anschluss Spannungsversorgung")
Anschlüsse
Darstellung
Tx
A
5V
5V 1
2
5V
5V
Tx
5V 1
2
5V
A
Rx
3
4
B
Rx
3
4
B
RS232
Service IN
RS485
RS232
Service IN
RS485
5V
Tx
5V 1
2
5V
A
5V
Tx
5V 1
2
5V
A
Rx
3
4
B
5V
Tx
5V 1
2
5V
A
Rx
3
4
B
RS232
Service IN
RS485
Rx
3
4
B
RS232
Service IN
RS485
RS232
Service IN
RS485
Tx
A
5V
5V 1
2
5V
Rx
3
4
B
RS232
Service IN
RS485
5V
Tx
5V 1
2
5V
A
Rx
3
4
B
Tx
A
5V
5V 1
2
5V
RS232
Service IN
RS485
Rx
3
4
B
RS232
Service IN
RS485
