2
Anschließen und Verkabeln
a. Schließen Sie sämtliche für den Betrieb notwendige Peripherie
(Spannungsversorgung, Netzwerk, externe Geräte) an das Q.HOME CONTROL
an (siehe: „5 Anschlüsse") und überprüfen Sie die Verkabelung auf Korrektheit
und Sicherheit gemäß allen gültigen Vorschriften und Sicherheitshinweisen.
3

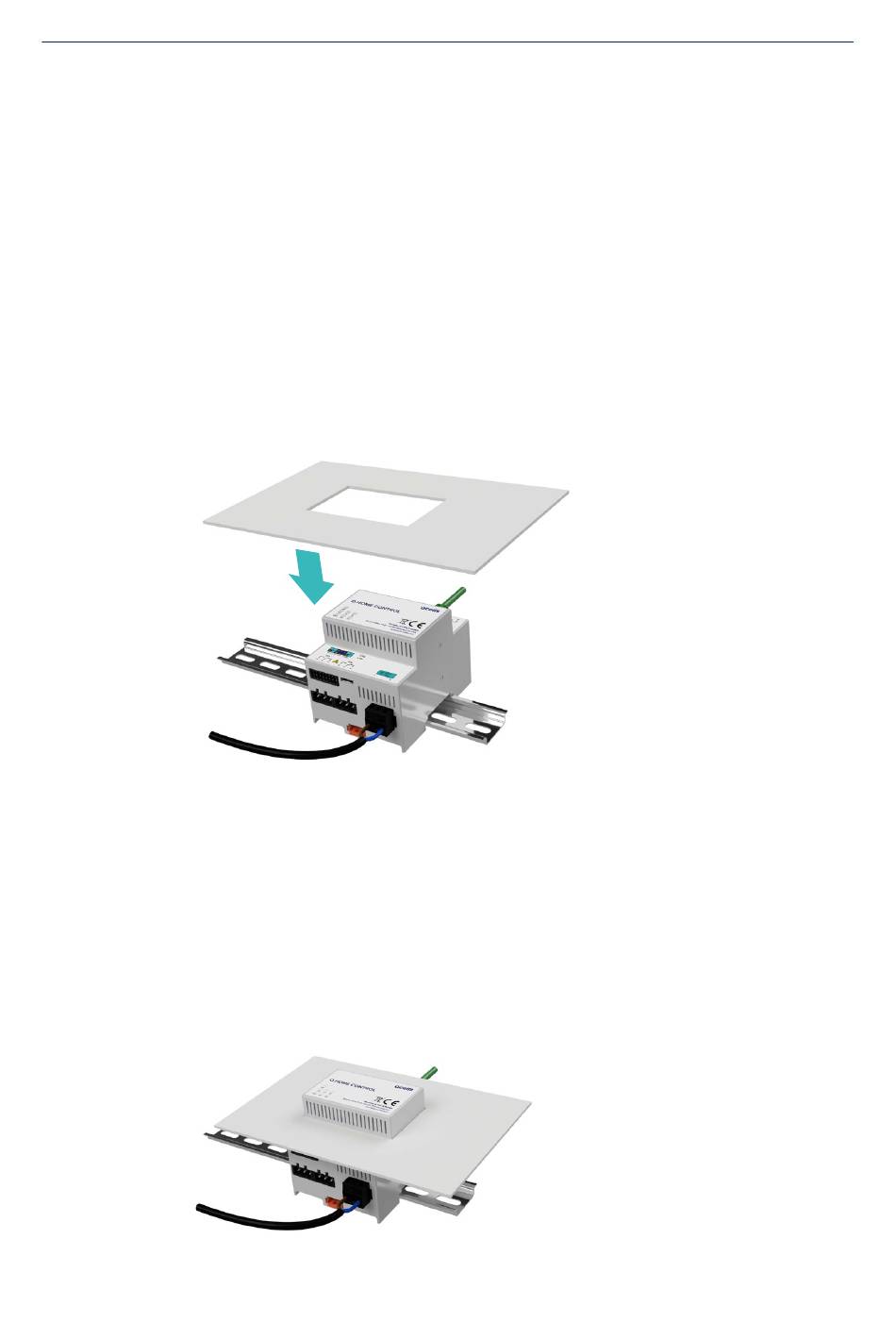

Zuschneiden und Anbringen der Schaltschrankabdeckung
a. Schneiden Sie die für diese Installation und das Gerät vorgesehene
Schaltschrankabdeckung auf das passende Maß für den Montageort zu.
Achten Sie darauf, dass die zugehörige Trennvorrichtung trotz Abdeckung
zugänglich sein muss. Sehen Sie gegebenenfalls für die Trennvorrichtung
eine zusätzliche Aussparung in der Abdeckung vor. Bringen Sie die
Schaltschrankabdeckung durch Aufstecken an.
4
Überprüfen und Beschriften der Abdeckung
a. Der korrekte Sitz der Abdeckung ergibt sich durch die Aussparung der
Gehäuseform. Die Abdeckung gewährleistet Berührschutz vor allen
elektrischen Kontakten des Q.HOME CONTROL. Überprüfen Sie den
korrekten Sitz der Schaltschrankabdeckung und den ungehinderten Zugang
zur Trennvorrichtung. Die Schaltfunktion der Trennvorrichtung muss jederzeit
ohne Entfernen der Abdeckung gewährleistet sein. Kennzeichnen Sie die
Trennvorrichtung durch eine eindeutige Beschriftung auf der Abdeckschiene.
27
Montage
15
