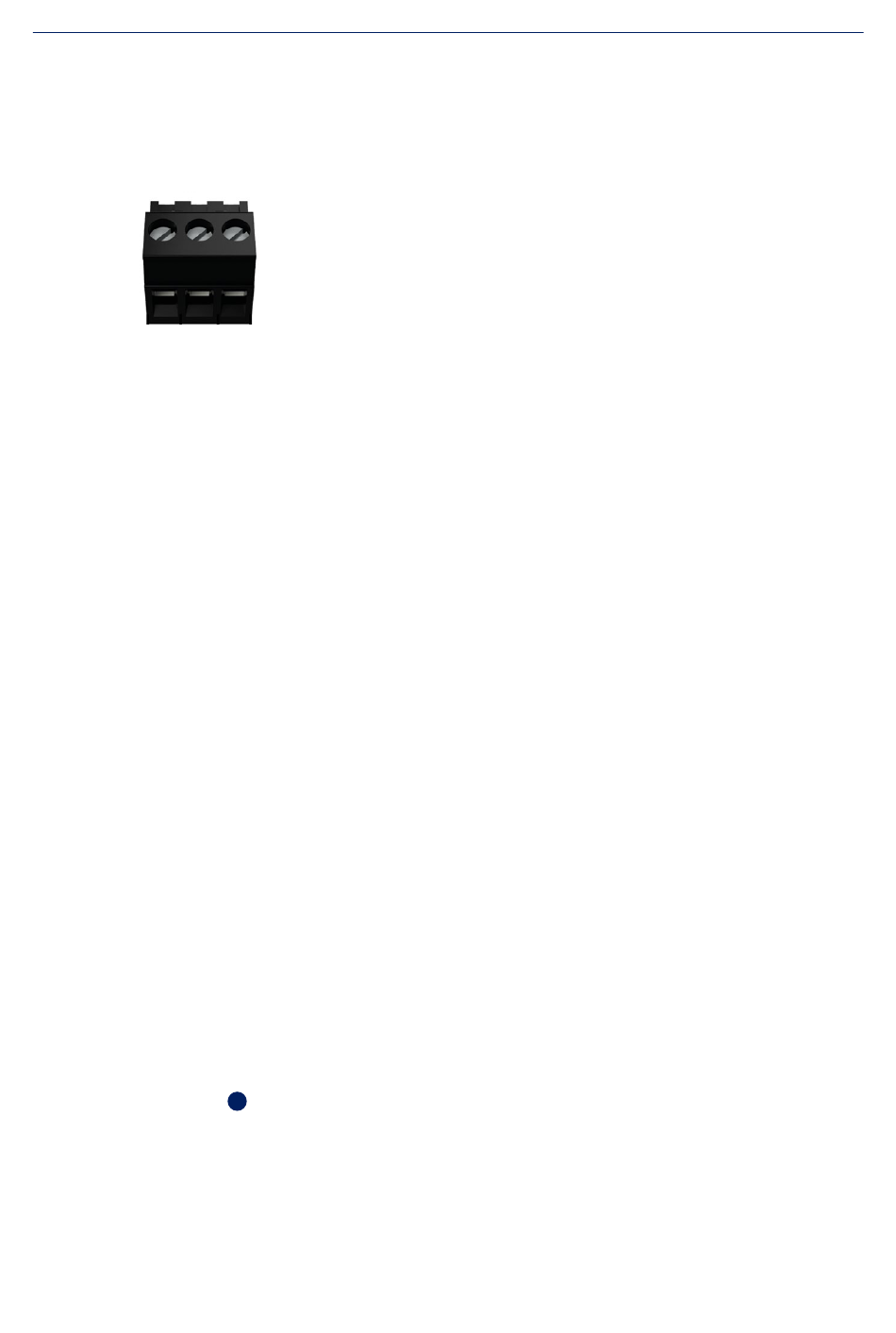

Empfohlener Gegenstecker mit Schraubanschluss: Gegenstecker: MSTB 2,5/ 3-ST-
5,08 BK - Leiterplattensteckverbinder, 3-polig, 5,08 mm, 24AWG bis 12AWG, 2,5 mm
5.4
Stecker
Für alle im Kapitel 5 Anschlüsse beschriebenen Gegenstecker werden die
passenden MSTBStecker und DFMC-Stecker der Phoenix Contact GmbH verwendet
und mitgeliefert (siehe: „3 Lieferumfang").
5.5
Netzwerkverbindung und Ethernet
Das Q.HOME CONTROL muss über den Anschluss LAN1 mit dem Heimnetzwerk
verbunden werden. Angebundene Geräte mit Netzwerkverbindung (wie eine
Wandladestation) müssen sich mit dem Q.HOME CONTROL im gleichen Netzwerk
befinden. Viele anzubindende Geräte können auch über die Schnittstellen LAN2
oder LAN3 verbunden werden. In diesem Fall ist eine manuelle Anpassung nötig
(beachten Sie die jeweilige Integrationsanleitung).
Hinweis
Beachten Sie: Das Q.HOME CONTROL stellt keine Funktionalität eines Netzwerk-
Switchs bereit. LAN2 / 3 sind physikalisch getrennte Schnittstellen und weisen einen
anderen Adressbereich auf.
Für die Einrichtung des Gerätes ist eine Verbindung des Einrichtungsgeräts
(Smartphone, Tablet, o.ä.) notwendig. Ist es nicht möglich, diese mit dem gleichen
Netzwerk des Q.HOME CONTROL zu verbinden, ist eine manuelle Anpassung zur
Verbindung notwendig (siehe Fallback-Modus am Ende des Abschnitts).
Alle drei Netzwerkschnittstellen des Q.HOME CONTROL sind mit RMII (reduced
media-independent interface) bzw. Auto MDI-X nach modernem Standard
ausgestattet (Kabeltyp gekreuzt oder ungekreuzt). Es wird sowohl 10Base-T als
auch 100Base-T gemäß Standard IEEE 802.3 unterstützt. Der Anschluss erfolgt per
Netzwerkkabel ("Crossover" oder "Straight-through") an den jeweiligen Buchsen
(Anschluss
).
1
Anschlüsse
2
21
