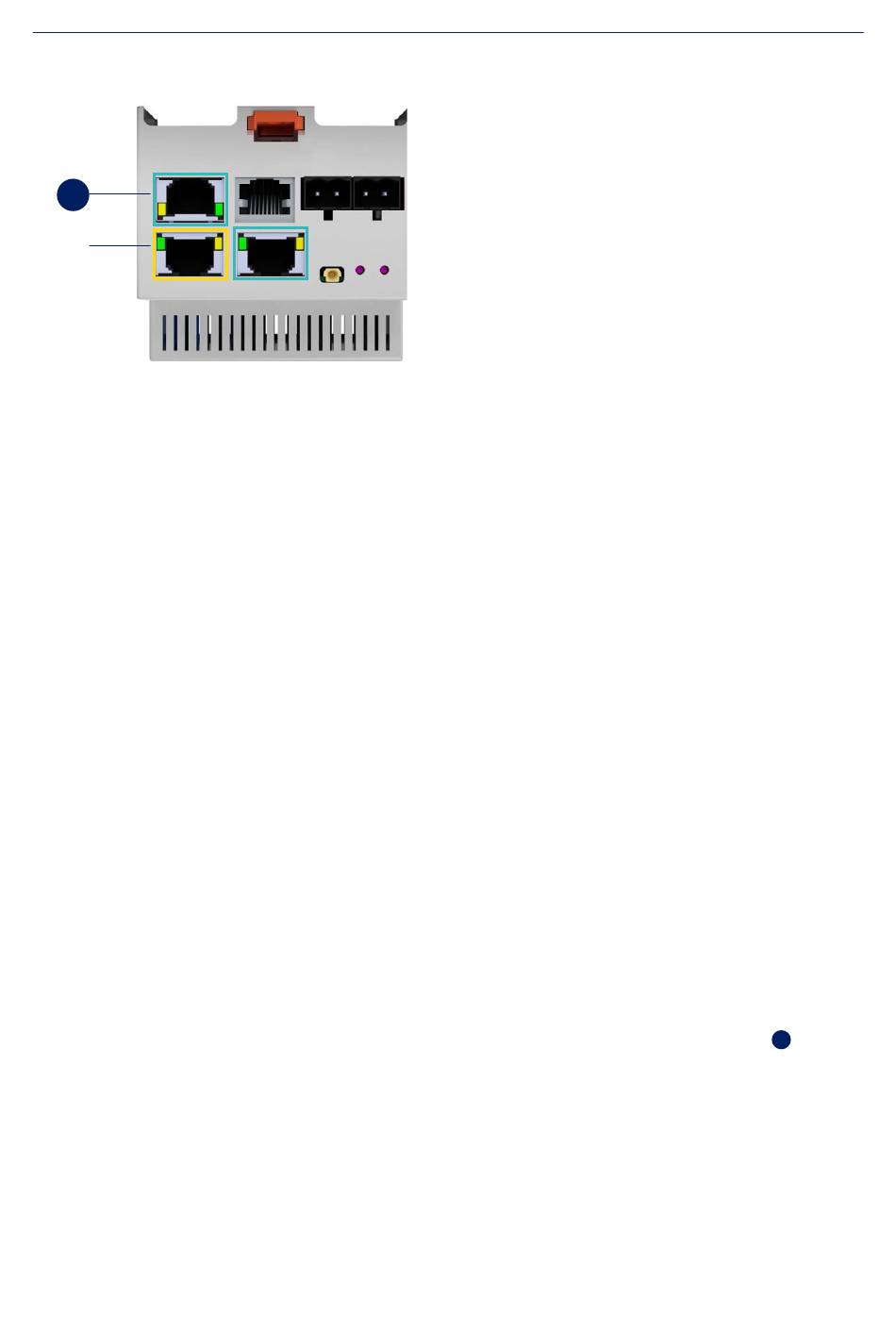

Anschlüsse
1
LAN
Es werden CAT-6- bzw. CAT-7-Netzwerkkabel empfohlen. Gegebenenfalls müssen
Kabel mit gewinkeltem Stecker verwendet werden.
Die IP-Einstellungen werden statisch oder über DHCP (Dynamic Host Configuration
Protocol) bezogen.
1
Fallback-Modus
Falls keine WLAN- oder LAN-Verbindung des Bediener-Endgeräts (Laptop, Tablet,
Smartphone) mit dem lokalen Netzwerk möglich ist, muss das Endgerät direkt mit
dem Q.HOME CONTROL verbunden werden: Verbinden Sie das Endgerät direkt mit
dem Q.HOME CONTROL über ein Netzwerkkabel mit LAN2 oder LAN3. Verwenden
Sie ggf. einen Netzwerk-Dongle als Adapter, wenn das Endgerät keine direkte
Anbindung mit einem Netzwerkkabel zulässt.
Wählen Sie beim Endgerät "Manuelle Verbindung" und geben Sie jeweils die
zugehörige IP ein:
Verbunden über LAN 2: IP = 192.168.61.1
Verbunden über LAN 3: IP = 192.168.62.1
5.6
RS-485 mit Modbus RTU (RJ-45)
8 7 6 5 4 3 2 1
Die am Q.HOME CONTROL vorhandenen RS-485-Schnittstellen unterstützen jeweils
bis zu 32 Geräte (siehe auch: „5.10 Mehrfachsteckverbinder").
Die RS-485-Schnittstelle (halbduplex) an der Oberseite des Q.HOME CONTROL
dient zum Datenaustausch über den RS-485-Kommunikationsstandard (EIA-485)
via RJ-45-Buchse. Der für die RS-485-Schnittstelle vorgesehene Anschluss
neben den Netzwerkbuchsen und ist an fehlenden Kommunikations-LEDs an der
Buchse zu unterscheiden. Achten Sie bitte darauf, ein RS-485-Gerät nicht mit einer
Netzwerkbuchse zu verbinden.
8 7 6 5 4 3 2 1
22
Pin 1 = NC
Pin 2 = NC
Pin 3 = NC
Pin 4 = RS485 B
Pin 5 = RS485 A
Pin 6 = NC
Pin 7 = NC
Pin 8 = GND
Pin 1 = RS485 A
Pin 2 = RS485 B
Pin 3 = NC
Pin 4 = GND
Pin 5 = NC
Pin 6 = NC
Pin 7 = NC
Pin 8 = NC
liegt
