Anschlüsse
5.3
Anschluss Spannungsversorgung
Der Anschluss der Spannungsversorgung für das Q.HOME CONTROL erfolgt aus der
1-Phasen-Einspeisung über eine oben beschriebene Trennvorrichtung.
1

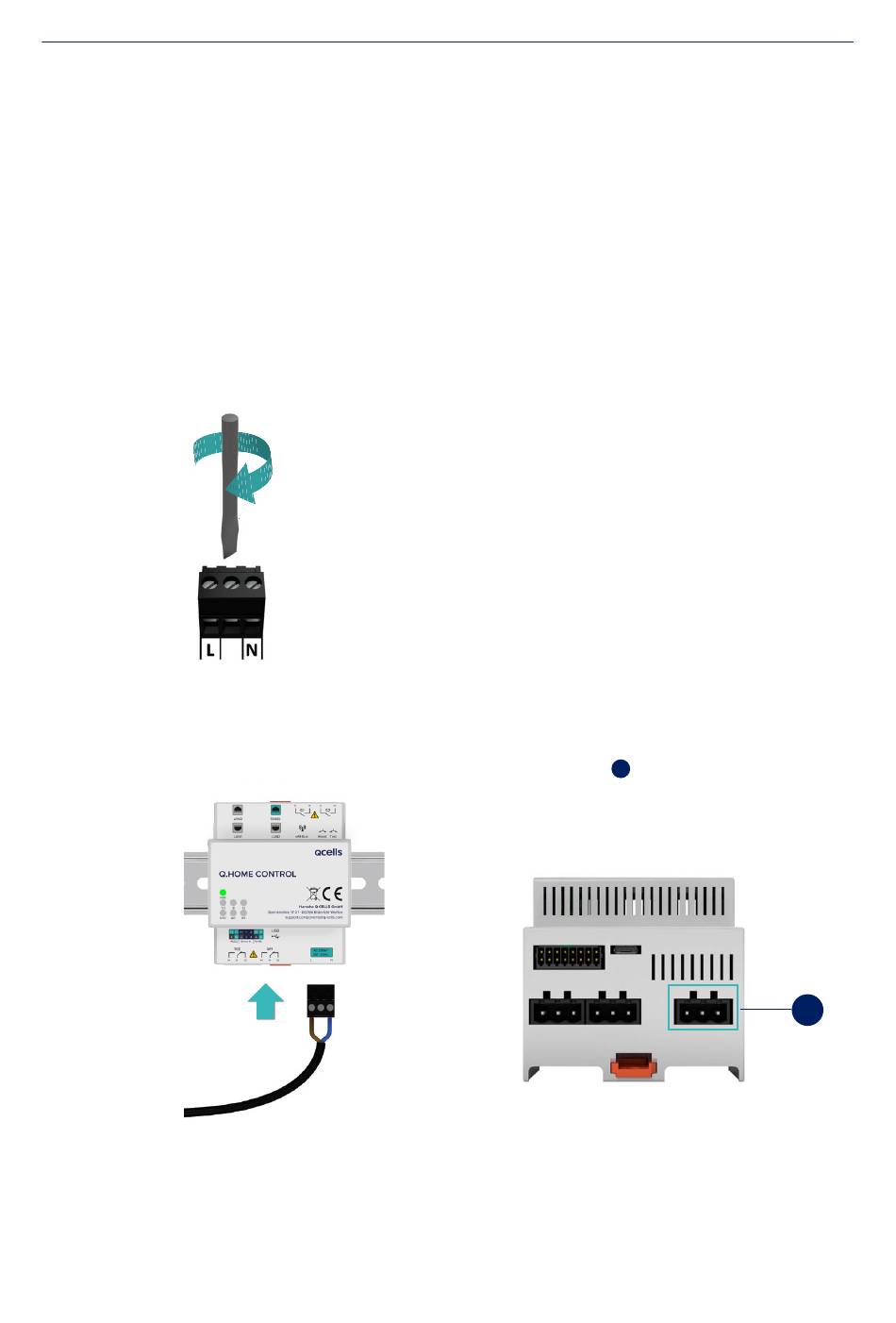

Kabel der Spannungsversorgung vorbereiten und anklemmen
a. Wählen Sie geeignete Kabel nach den vorgegebenen Bedingungen aus
(siehe: „13 Technische Daten"), bereiten Sie diese entsprechend vor (Isolation
entfernen) und klemmen Sie sie gemäß Abbildung an. Die bearbeiteten
Kabelenden werden direkt mit dem Gegenstecker aus dem Gegenstecker-Set
(siehe: „3 Lieferumfang") per Schraubanschluss verbunden. Der mittlere Pin
bleibt unbelegt.
2
Versorgungskabel mit dem Gerät verbinden
a. Verbinden Sie den Gegenstecker mit dem Q.HOME CONTROL durch
Einstecken in den dafür vorgesehenen Anschluss
Hinweis
Überprüfen Sie vor der Inbetriebnahme des Gesamtsystems die angeklemmten
Kabel nochmals auf korrekte Verkabelung!
20
(Power IN 230 VAC).
8
8
