D

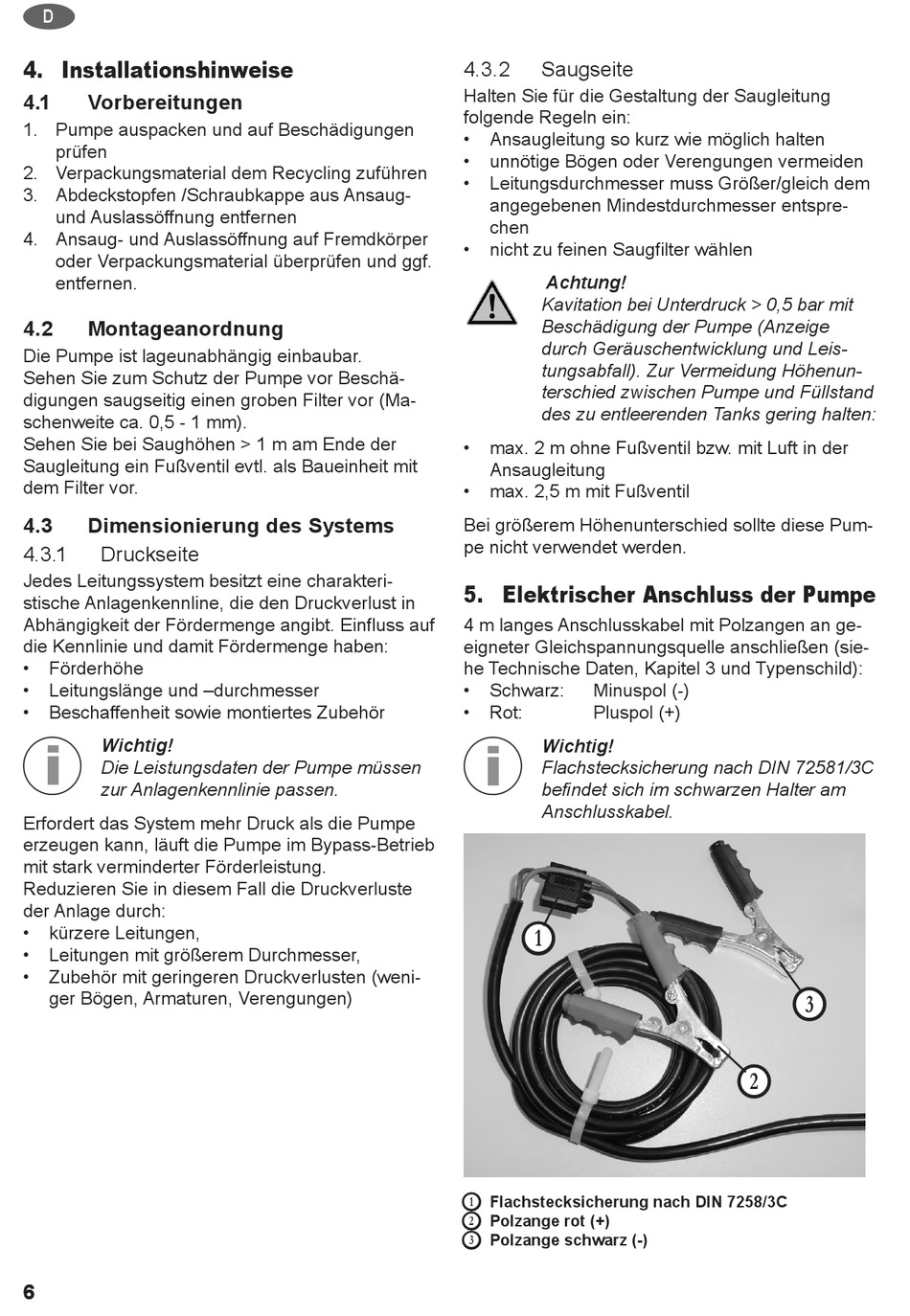

4. Installationshinweise
4.1
Vorbereitungen
1. Pumpe auspacken und auf Beschädigungen
prüfen
2. Verpackungsmaterial dem Recycling zuführen
3. Abdeckstopfen /Schraubkappe aus Ansaug-
und Auslassöffnung entfernen
4. Ansaug- und Auslassöffnung auf Fremdkörper
oder Verpackungsmaterial überprüfen und ggf.
entfernen.
4.2
Montageanordnung
Die Pumpe ist lageunabhängig einbaubar.
Sehen Sie zum Schutz der Pumpe vor Beschä-
digungen saugseitig einen groben Filter vor (Ma-
schenweite ca. 0,5 - 1 mm).
Sehen Sie bei Saughöhen > 1 m am Ende der
Saugleitung ein Fußventil evtl. als Baueinheit mit
dem Filter vor.
4.3
Dimensionierung des Systems
4.3.1
Druckseite
Jedes Leitungssystem besitzt eine charakteri-
stische Anlagenkennline, die den Druckverlust in
Abhängigkeit der Fördermenge angibt. Einfluss auf
die Kennlinie und damit Förder menge haben:
•
Förderhöhe
•
Leitungslänge und –durchmesser
•
Beschaffenheit sowie montiertes Zubehör
i
Wichtig!
Die Leistungsdaten der Pumpe müssen
zur Anlagenkennlinie passen.
Erfordert das System mehr Druck als die Pumpe
erzeugen kann, läuft die Pumpe im Bypass-Betrieb
mit stark verminderter Förderleistung.
Reduzieren Sie in diesem Fall die Druckverluste
der Anlage durch:
•
kürzere Leitungen,
•
Leitungen mit größerem Durchmesser,
•
Zubehör mit geringeren Druckverlusten (weni-
ger Bögen, Armaturen, Verengungen)
6 6
4.3.2
Saugseite
Halten Sie für die Gestaltung der Saugleitung
folgende Regeln ein:
•
Ansaugleitung so kurz wie möglich halten
•
unnötige Bögen oder Verengungen vermeiden
•
Leitungsdurchmesser muss Größer/gleich dem
angegebenen Mindestdurchmesser entspre-
chen
•
nicht zu feinen Saugfilter wählen
Achtung!
Kavitation bei Unterdruck > 0,5 bar mit
Beschädi gung der Pumpe (Anzeige
durch Geräuschentwicklung und Leis-
tungsabfall). Zur Vermeidung Höhenun-
terschied zwischen Pumpe und Füllstand
des zu entleerenden Tanks gering halten:
•
max. 2 m ohne Fußventil bzw. mit Luft in der
Ansaugleitung
•
max. 2,5 m mit Fußventil
Bei größerem Höhenunterschied sollte diese Pum-
pe nicht verwendet werden.
5. Elektrischer Anschluss der Pumpe
4 m langes Anschlusskabel mit Polzangen an ge-
eigneter Gleichspannungsquelle anschließen (sie-
he Technische Daten, Kapitel 3 und Typenschild):
•
Schwarz:
Minuspol (-)
•
Rot:
Pluspol (+)
i
Wichtig!
Flachstecksicherung nach DIN 72581/3C
befindet sich im schwarzen Halter am
Anschlusskabel.
B
B
Flachstecksicherung nach DIN 7258/3C
B
B
Polzange rot (+)
C
C
Polzange schwarz (-)
D
D
D
D
C
C
