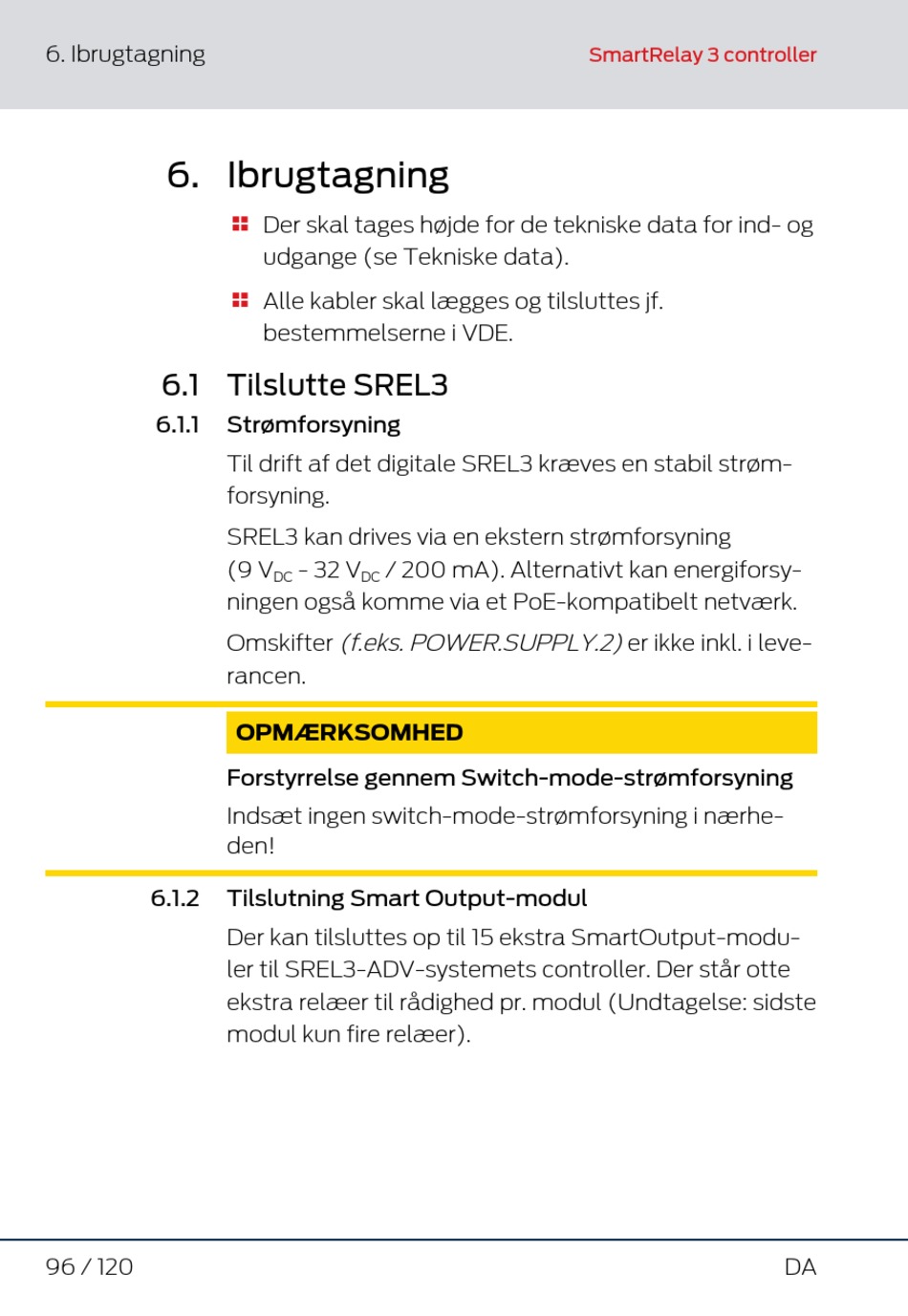

6. Ibrugtagning
6. Ibrugtagning
6.1 Tilslutte SREL3
6.1.1
6.1.2
96 / 120
Der skal tages højde for de tekniske data for ind- og

udgange (se Tekniske data).
Alle kabler skal lægges og tilsluttes jf.

bestemmelserne i VDE.
Strømforsyning
Til drift af det digitale SREL3 kræves en stabil strøm-
forsyning.
SREL3 kan drives via en ekstern strømforsyning
(9 V - 32 V / 200 mA). Alternativt kan energiforsy-
DC DC
ningen også komme via et PoE-kompatibelt netværk.
Omskifter (f.eks. POWER.SUPPLY.2) er ikke inkl. i leve-
rancen.
OPMÆRKSOMHED
Forstyrrelse gennem Switch-mode-strømforsyning
Indsæt ingen switch-mode-strømforsyning i nærhe-
den!
Tilslutning Smart Output-modul
Der kan tilsluttes op til 15 ekstra SmartOutput-modu-
ler til SREL3-ADV-systemets controller. Der står otte
ekstra relæer til rådighed pr. modul (Undtagelse: sidste
modul kun fire relæer).
SmartRelay 3 controller
DA
