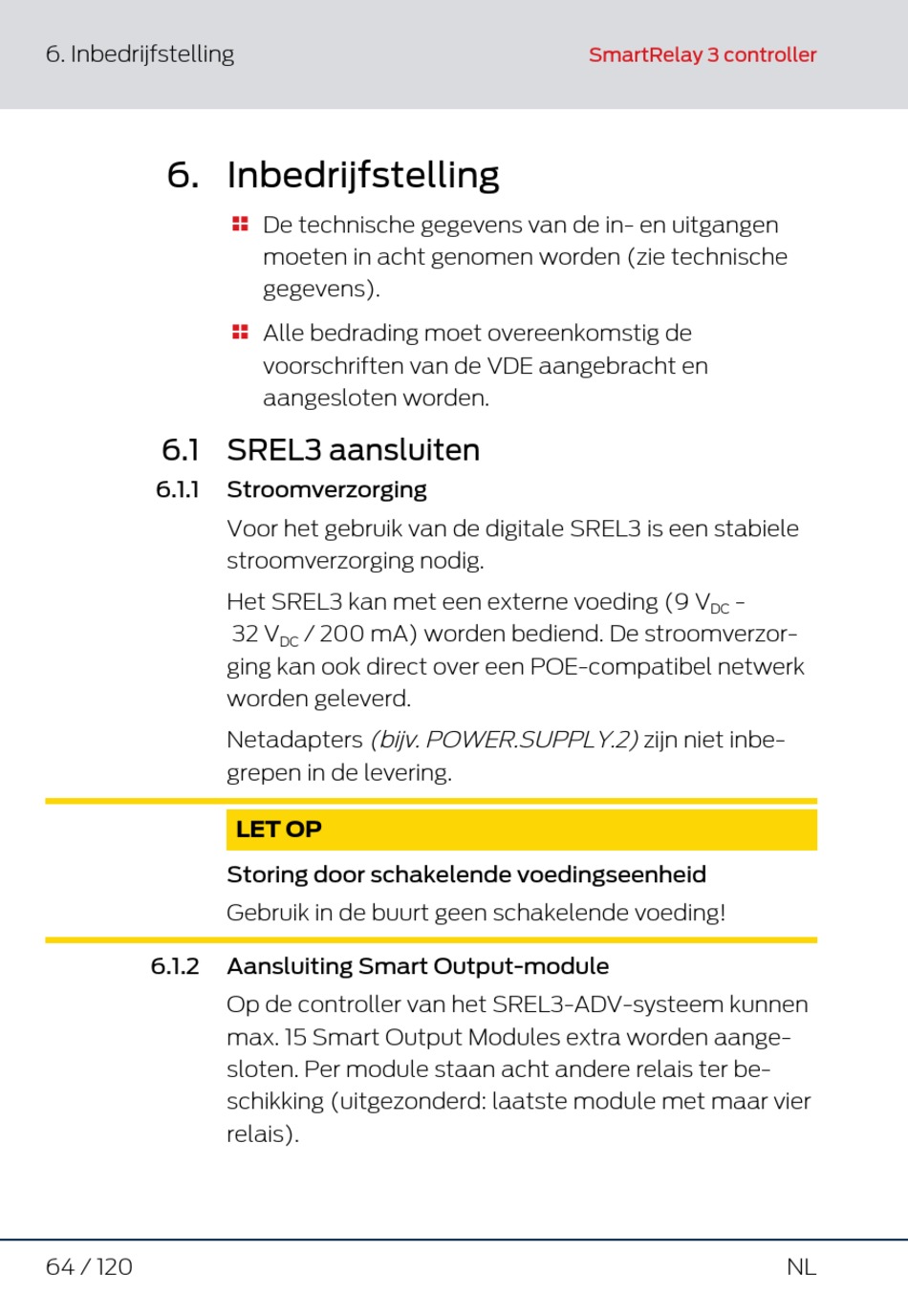

6. Inbedrijfstelling
6. Inbedrijfstelling
6.1 SREL3 aansluiten
6.1.1
6.1.2
64 / 120
De technische gegevens van de in- en uitgangen

moeten in acht genomen worden (zie technische
gegevens).
Alle bedrading moet overeenkomstig de

voorschriften van de VDE aangebracht en
aangesloten worden.
Stroomverzorging
Voor het gebruik van de digitale SREL3 is een stabiele
stroomverzorging nodig.
Het SREL3 kan met een externe voeding (9 V
32 V / 200 mA) worden bediend. De stroomverzor-
DC
ging kan ook direct over een POE-compatibel netwerk
worden geleverd.
Netadapters (bijv. POWER.SUPPLY.2) zijn niet inbe-
grepen in de levering.
LET OP
Storing door schakelende voedingseenheid
Gebruik in de buurt geen schakelende voeding!
Aansluiting Smart Output-module
Op de controller van het SREL3-ADV-systeem kunnen
max. 15 Smart Output Modules extra worden aange-
sloten. Per module staan acht andere relais ter be-
schikking (uitgezonderd: laatste module met maar vier
relais).
SmartRelay 3 controller
-
DC
NL
