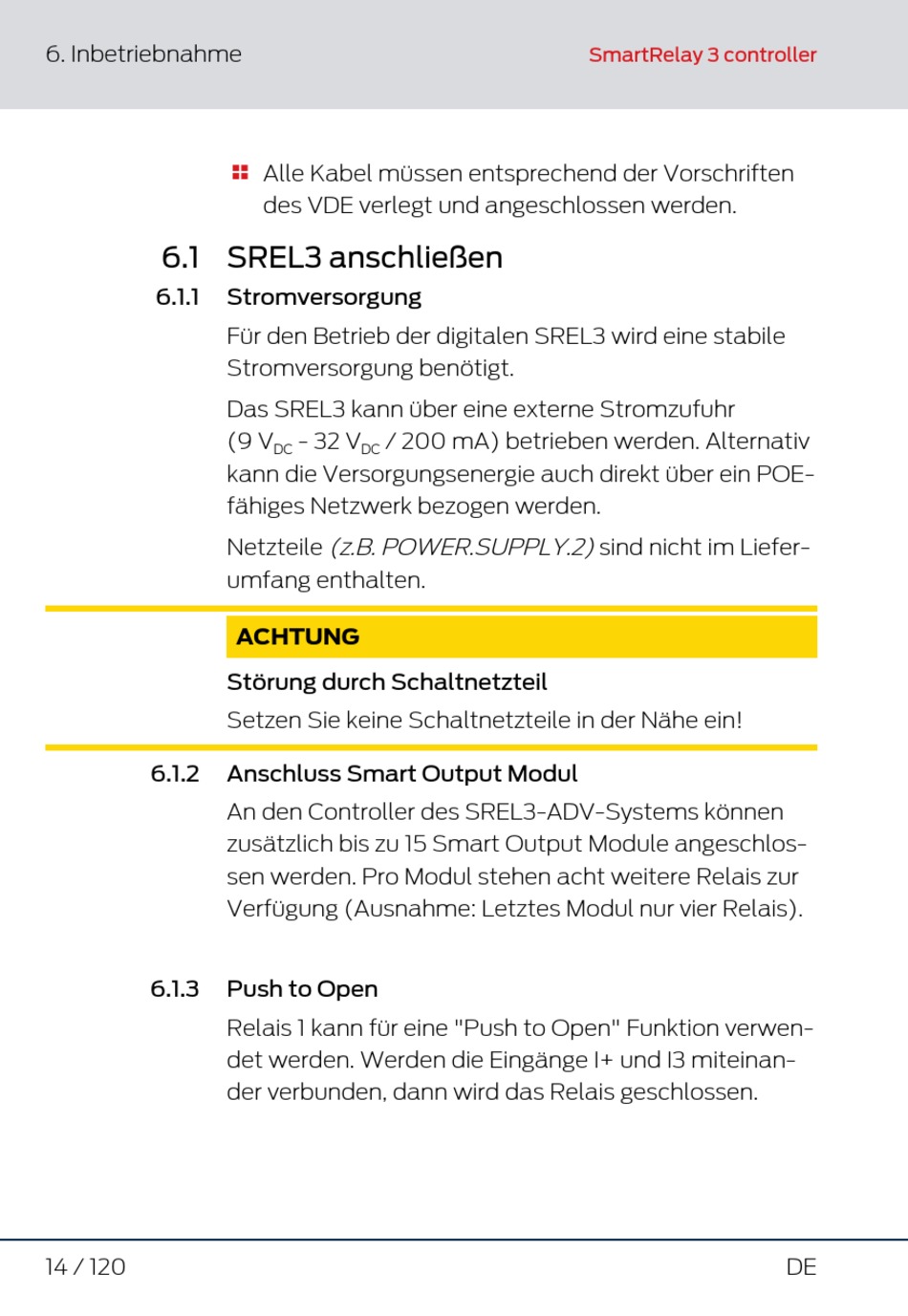

6. Inbetriebnahme
6.1 SREL3 anschließen
6.1.1
6.1.2
6.1.3
14 / 120
Alle Kabel müssen entsprechend der Vorschriften

des VDE verlegt und angeschlossen werden.
Stromversorgung
Für den Betrieb der digitalen SREL3 wird eine stabile
Stromversorgung benötigt.
Das SREL3 kann über eine externe Stromzufuhr
(9 V - 32 V / 200 mA) betrieben werden. Alternativ
DC DC
kann die Versorgungsenergie auch direkt über ein POE-
fähiges Netzwerk bezogen werden.
Netzteile (z.B. POWER.SUPPLY.2) sind nicht im Liefer-
umfang enthalten.
ACHTUNG
Störung durch Schaltnetzteil
Setzen Sie keine Schaltnetzteile in der Nähe ein!
Anschluss Smart Output Modul
An den Controller des SREL3-ADV-Systems können
zusätzlich bis zu 15 Smart Output Module angeschlos-
sen werden. Pro Modul stehen acht weitere Relais zur
Verfügung (Ausnahme: Letztes Modul nur vier Relais).
Push to Open
Relais 1 kann für eine "Push to Open" Funktion verwen-
det werden. Werden die Eingänge I+ und I3 miteinan-
der verbunden, dann wird das Relais geschlossen.
