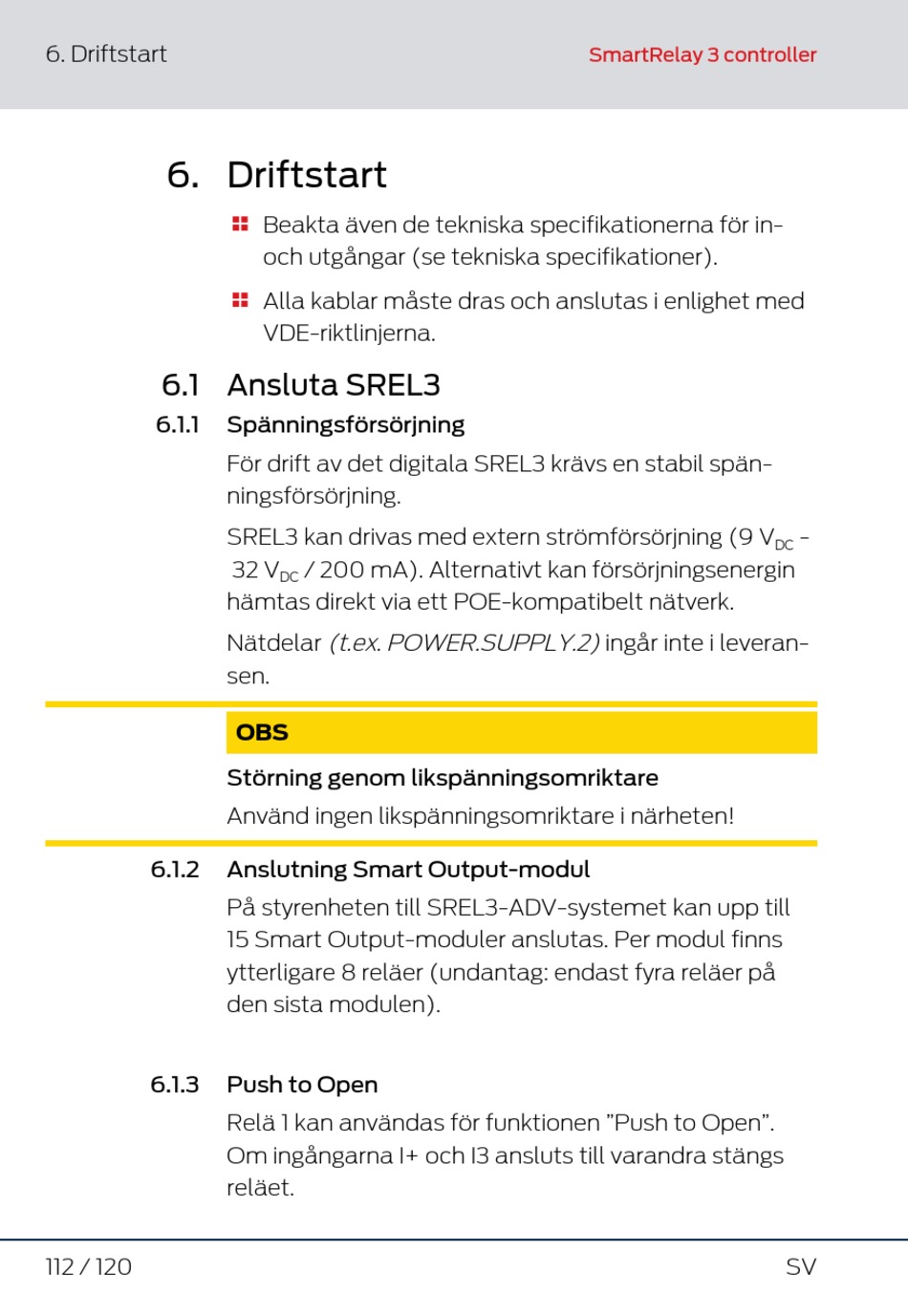

6. Driftstart
6. Driftstart
6.1 Ansluta SREL3
6.1.1
6.1.2
6.1.3
112 / 120
Beakta även de tekniska specifikationerna för in-

och utgångar (se tekniska specifikationer).
Alla kablar måste dras och anslutas i enlighet med

VDE-riktlinjerna.
Spänningsförsörjning
För drift av det digitala SREL3 krävs en stabil spän-
ningsförsörjning.
SREL3 kan drivas med extern strömförsörjning (9 V
32 V / 200 mA). Alternativt kan försörjningsenergin
DC
hämtas direkt via ett POE-kompatibelt nätverk.
Nätdelar (t.ex. POWER.SUPPLY.2) ingår inte i leveran-
sen.
OBS
Störning genom likspänningsomriktare
Använd ingen likspänningsomriktare i närheten!
Anslutning Smart Output-modul
På styrenheten till SREL3-ADV-systemet kan upp till
15 Smart Output-moduler anslutas. Per modul finns
ytterligare 8 reläer (undantag: endast fyra reläer på
den sista modulen).
Push to Open
Relä 1 kan användas för funktionen "Push to Open".
Om ingångarna I+ och I3 ansluts till varandra stängs
reläet.
