Zweikammergehäuse L-Form, 316L
1
140 (5.51)

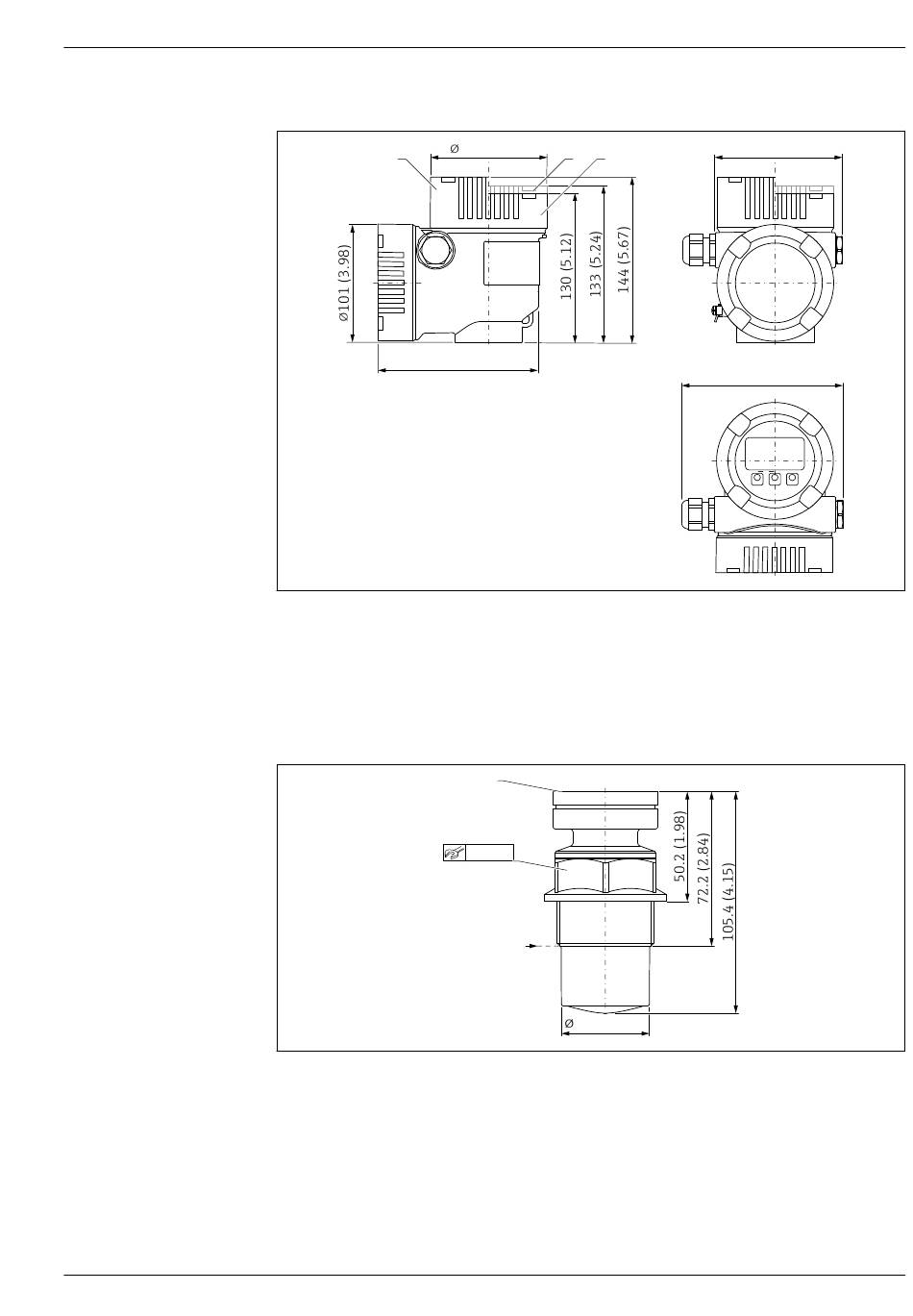

 54 Abmessungen; Zweikammergehäuse L-Form, 316L; inkl. Verschraubung M20 und Stopfen, Kunststoff.
Maßeinheit mm (in)
1 Höhe bei Deckel mit Sichtscheibe aus Glas (Geräte für Ex d/XP, Staub Ex)
2 Höhe bei Deckel mit Sichtscheibe aus Kunststoff
3 Deckel ohne Sichtscheibe
Antenne gekapselt, PVDF, 40 mm (1,5 in)
 55 Abmessungen Antenne gekapselt, PVDF, 40 mm (1,5 in). Maßeinheit mm (in)
R Referenzpunkt der Messung
1 Unterkante Gehäuse
Prozessanschluss:
• Gewinde ISO228 G1-½, PVDF
• Gewinde ASME MNPT1-½, PVDF
101 (3.98)
2 3
1
50 mm
R
43.7 (1.72)
110 (4.33)
138 (5.43)
ESC
-
+
E
A0038381
A0046478
