Einbauhinweise
28
Radiale Ausrichtung der Antenne
Eine radiale Ausrichtung der Antenne ist aufgrund der Abstrahlcharakteristik nicht erforderlich.
Antenne gekapselt, PVDF 40 mm (1,57 in)

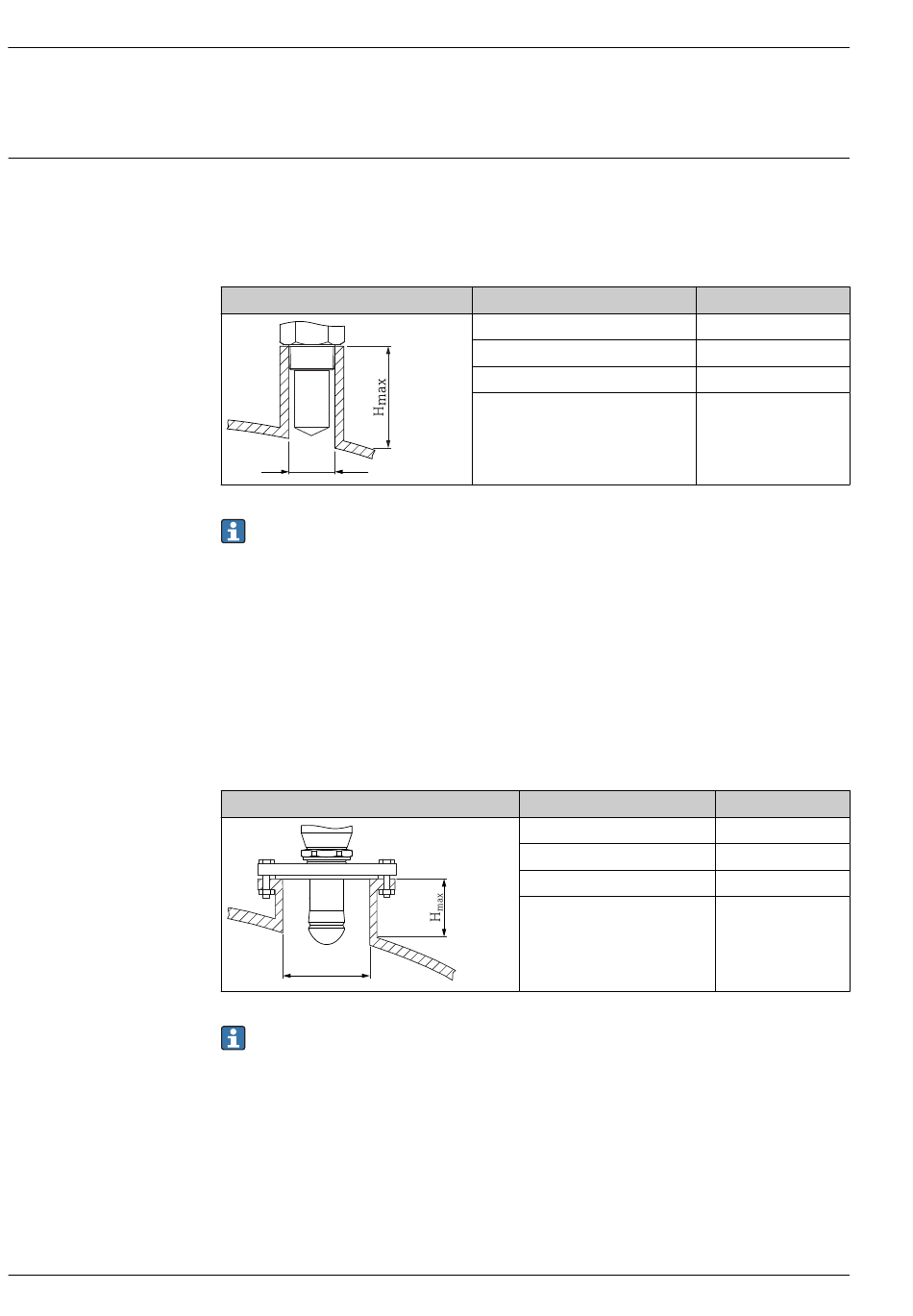

Hinweise zum Montagestutzen
Die maximale Stutzenlänge H
Maximale Stutzenlänge H
max
øD
Bei längeren Stutzen muss mit einer reduzierten Messperformance gerechnet werden.
Folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein
• Die Stutzenkante sollte abgerundet sein
• Es muss eine Störechoausblendung durchgeführt werden
• Für Anwendungen mit höheren Stutzen als in der Tabelle angegeben den Support des Her-
stellers kontaktieren
Drip-off-Antenne PTFE 50 mm (2 in)
Hinweise zum Montagestutzen
Die maximale Stutzenlänge H
Maximale Stutzenlänge H
max
øD
Bei längeren Stutzen muss mit einer reduzierten Messperformance gerechnet werden.
Folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein
• Die Stutzenkante sollte abgerundet sein
• Es muss eine Störechoausblendung durchgeführt werden
• Für Anwendungen mit höheren Stutzen als in der Tabelle angegeben den Support des Her-
stellers kontaktieren
Antenne integriert, PEEK 20 mm (0,75 in)
Hinweise zum Montagestutzen
Die maximale Stutzenlänge H
hängt vom Stutzendurchmesser D ab.
max
in Abhängigkeit vom Stutzendurchmesser D
D
50 ... 80 mm (2 ... 3,2 in)
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
hängt vom Stutzendurchmesser D ab.
max
in Abhängigkeit vom Stutzendurchmesser D
D
50 ... 80 mm (2 ... 3,2 in)
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
hängt vom Stutzendurchmesser D ab.
max
Micropilot FMR60B HART
H
max
600 mm (24 in)
1 000 mm (24 in)
1 250 mm (50 in)
1 850 mm (74 in)
H
max
750 mm (30 in)
1 150 mm (46 in)
1 450 mm (58 in)
2 200 mm (88 in)
