Endress+Hauser Micropilot FMR60B HART Technische Information Seite 43

Micropilot FMR60B HART
Lagerungstemperatur
Klimaklasse
Einsatzhöhe nach
IEC61010-1 Ed.3
Schutzart
Schwingungsfestigkeit
Elektromagnetische Verträg-
lichkeit (EMV)
Endress+Hauser
Gehäuse 316L, Hygiene; Prozesstemperatur –40 ... +200 °C (–40 ... +392 °F)
T
a
P1 P2
P3
P5 P4

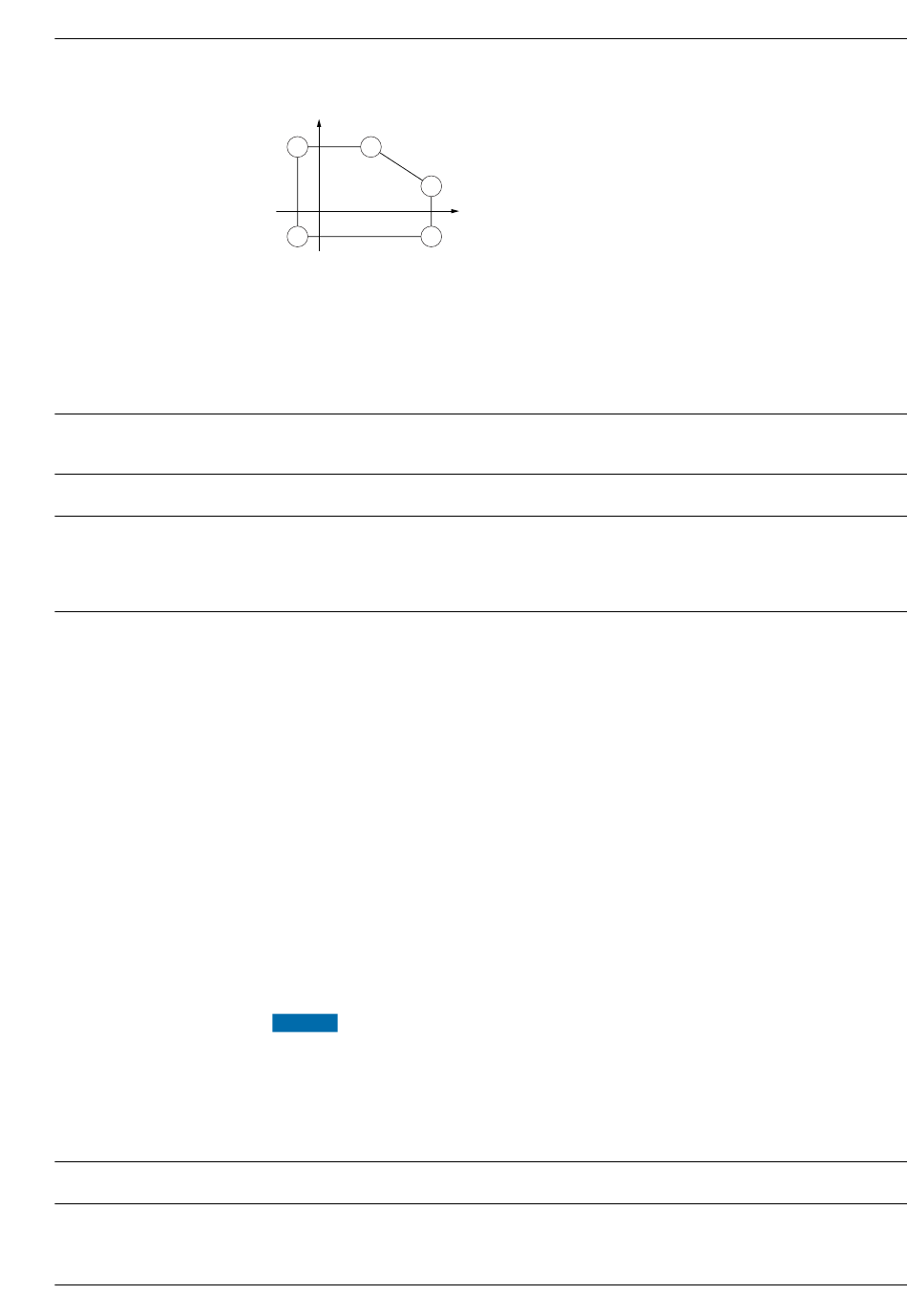

 48 Gehäuse 316L, Hygiene; Prozesstemperatur –40 ... +200 °C (–40 ... +392 °F)
P1 = T : –40 °C (–40 °F) | T
p
P2 = T : +76 °C (+169 °F) | T
p
P3 = T : +200 °C (+392 °F) | T
p
P4 = T : +200 °C (+392 °F) | T
p
P5 = T : –40 °C (–40 °F) | T
p
• Ohne LCD-Anzeige: –40 ... +90 °C (–40 ... +194 °F)
• Mit LCD Anzeige: –40 ... +85 °C (–40 ... +185 °F)
DIN EN 60068-2-38 (Prüfung Z/AD)
• Generell bis 2 000 m (6 600 ft) über Normalnull
• Über 2 000 m (6 600 ft) unter folgenden Bedingungen:
• Versorgungsspannung < 35 V
• Spannungsversorgung der Überspannungskategorie 1
Prüfung gemäß IEC 60529 und NEMA 250
Gehäuse
IP66/68, NEMA TYPE 4X/6P
IP68 Testbedingung: 1,83 m unter Wasser für 24 Stunden.
Kabeleinführungen
• Verschraubung M20, Kunststoff, IP66/68 NEMA TYPE 4X/6P
• Verschraubung M20, Messing vernickelt, IP66/68 NEMA TYPE 4X/6P
• Verschraubung M20, 316L, IP66/68 NEMA TYPE 4X/6P
• Verschraubung M20, Hygiene, IP66/68/69 NEMA Type 4X/6P
• Gewinde M20, IP66/68 NEMA TYPE 4X/6P
• Gewinde G ½, IP66/68 NEMA TYPE 4X/6P
Bei Auswahl von Gewinde G ½ wird das Gerät standardmäßig mit Gewinde M20 ausgeliefert und
ein Adapter M20 auf G ½ inklusive Dokumentation beigelegt
• Gewinde NPT ½, IP66/68 NEMA TYPE 4X/6P
• Stecker HAN7D, 90 Grad, IP65 NEMA TYPE 4X
• Stecker M12
• Bei geschlossenem Gehäuse und eingestecktem Anschlusskabel: IP66/67 NEMA TYPE 4X
• Bei geöffnetem Gehäuse oder nicht eingestecktem Anschlusskabel: IP20, NEMA TYPE 1
HINWEIS
M12 Stecker und HAN7D Stecker: Verlust der IP Schutzklasse durch falsche Montage!
‣
Die Schutzart gilt nur, wenn das verwendete Anschlusskabel eingesteckt und festgeschraubt ist.
‣
Die Schutzart gilt nur, wenn das verwendete Anschlusskabel gemäß IP67 NEMA TYPE 4X spezifi-
ziert ist.
‣
Die Schutzklassen werden nur eingehalten, wenn die Blindkappe verwendet wird oder das Kabel
angeschlossen ist.
DIN EN 60068-2-64 / IEC 60068-2-64 bei 5 ... 2 000 Hz: 1,25 (m/s
• Elektromagnetische Verträglichkeit nach EN 61326-Serie und NAMUR-Empfehlung EMV (NE21)
• Bezüglich Sicherheits-Funktion (SIL) werden die Anforderungen der EN 61326-3-x erfüllt
• Maximale Messabweichung während EMV- Prüfungen: < 0,5 % der Spanne.
T
p
: +76 °C (+169 °F)
a
: +76 °C (+169 °F)
a
: +32 °C (+90 °F)
a
: –40 °C (–40 °F)
a
: –40 °C (–40 °F)
a
DC
A0032024
2 2
) /Hz
43
