Micropilot FMR60B HART
Endress+Hauser
Zweikammergehäuse L-Form; 4 ... 20 mA HART
8

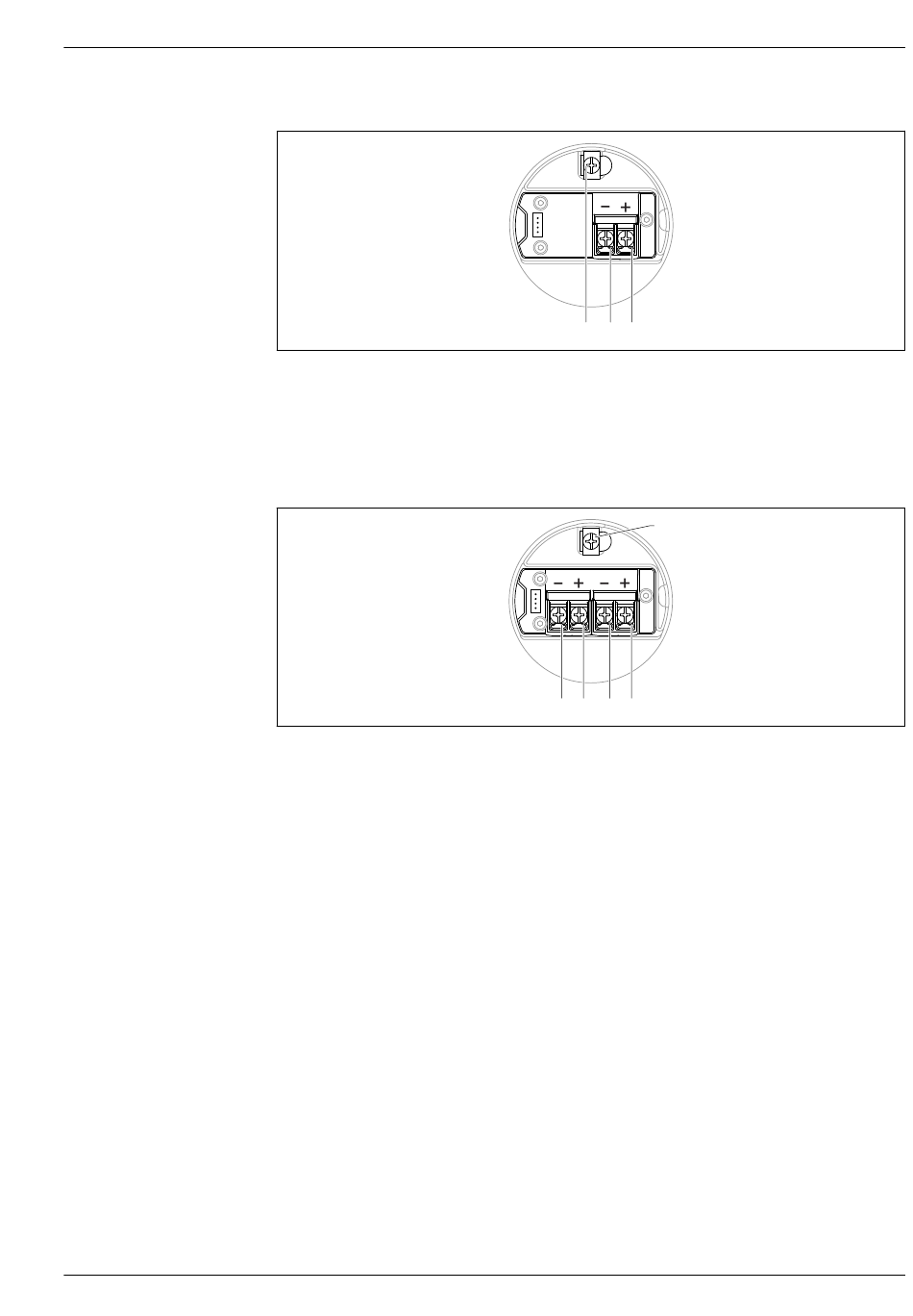

Klemmenbelegung im Anschlussraum; 4 ... 20 mA HART; Zweikammergehäuse L-Form
1
Plus-Klemme 4 ... 20 mA HART
2
Minus-Klemme 4 ... 20 mA HART
3
Interne Erdungsklemme
Zweikammergehäuse L-Form; 4 ... 20 mA HART + 4 ... 20 mA analog (optional)
9
Klemmenbelegung im Anschlussraum; 4 ... 20 mA HART + 4 ... 20 mA analog; Zweikammergehäuse L-
Form
1
Plus-Klemme 4 ... 20 mA HART (Stromausgang 1)
2
Minus-Klemme 4 ... 20 mA HART (Stromausgang 1)
3
Plus-Klemme 4 ... 20 mA analog (Stromausgang 2)
4
Minus-Klemme 4 ... 20 mA analog (Stromausgang 2)
5
Interne Erdungsklemme
3
2
1
5
4
3
2
1
