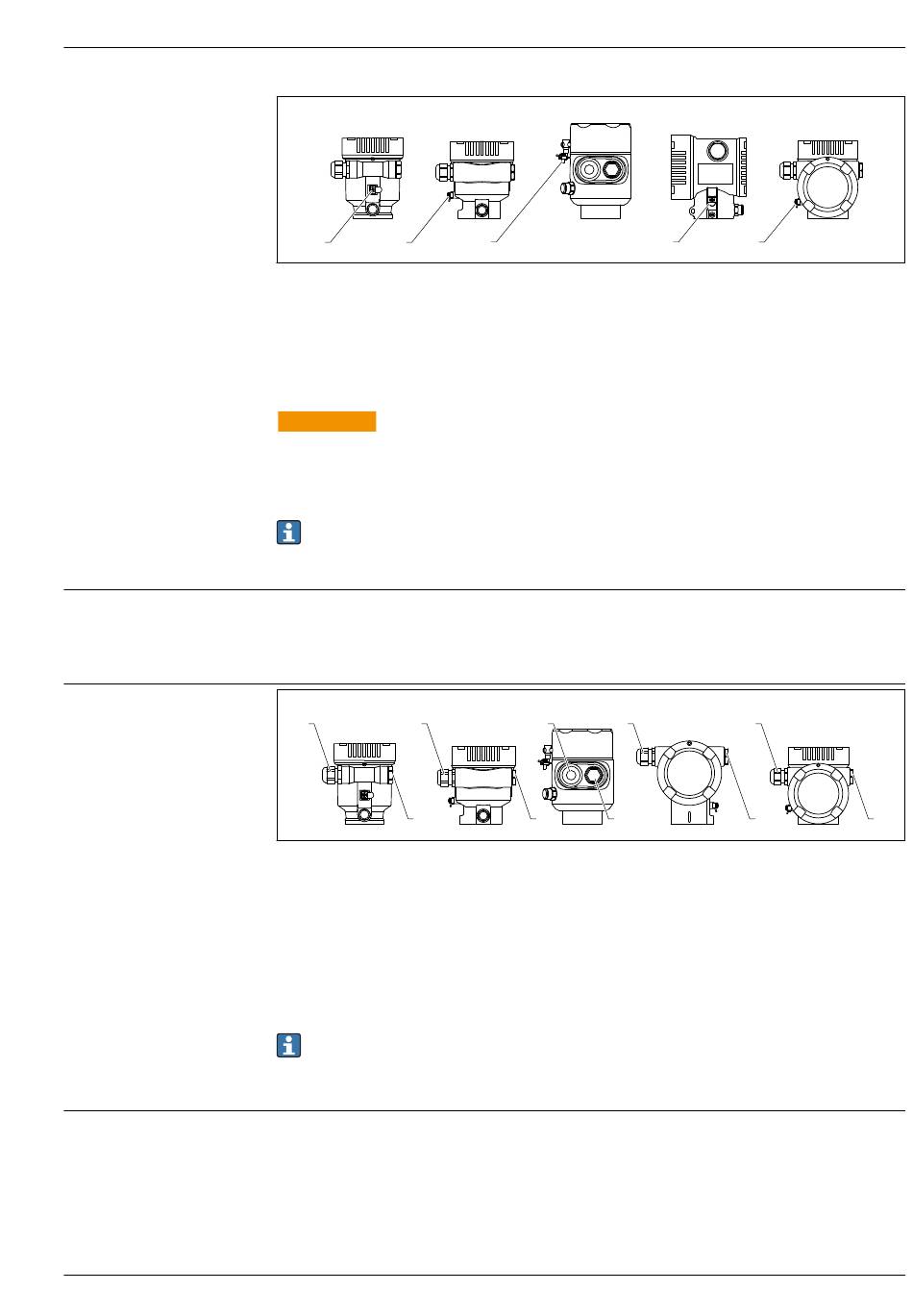

Micropilot FMR60B HART
Klemmen
Kabeleinführungen
Kabelspezifikation
Endress+Hauser
A
1
1
A
Einkammergehäuse, Kunststoff
B
Einkammergehäuse, Alu, beschichtet
C
Einkammergehäuse, 316L, Hygiene (Ex Gerät)
D
Zweikammergehäuse, Alu, beschichtet
E
Zweikammergehäuse L-Form, Alu, beschichtet
1
Erdungsklemme für den Anschluss der Potenzialausgleichsleitung
WARNUNG
L
Zündfähigen Funken oder unzulässig hohe Oberflächentemperaturen.
Explosionsgefahr!
Sicherheitshinweise sind der separaten Dokumentation für Anwendungen im explosionsgefähr-
deten Bereich zu entnehmen.
Elektromagnetische Verträglichkeit optimieren:
• Möglichst kurze Potenzialausgleichsleitung verwenden
• Leitungsquerschnitt von mindestens 2,5 mm
• Versorgungsspannung und interne Erdungsklemme
Klemmbereich: 0,5 ... 2,5 mm
• Externe Erdungsklemme
Klemmbereich: 0,5 ... 4 mm
A
1
1
2
A
Einkammergehäuse, Kunststoff
B
Einkammergehäuse, Alu, beschichtet
C
Einkammergehäuse, 316L, Hygiene
D
Zweikammergehäuse, Alu, beschichtet
E
Zweikammergehäuse L-Form, Alu, beschichtet
1
Kabeleinführung
2
Blindstopfen
Die Art und Anzahl der Kabeleinführungen hängt von der bestellten Gerätevariante ab.
Anschlusskabel prinzipiell nach unten ausrichten, damit keine Feuchtigkeit in den Anschluss-
raum eindringen kann.
Bei Bedarf Abtropfschlaufe formen oder Wetterschutzhaube verwenden.
Bemessungsquerschnitt
• Versorgungsspannung: 0,5 ... 2,5 mm
• Schutzleiter oder Erdung des Kabelschirms: > 1 mm
• Externe Erdungsklemme: 0,5 ... 4 mm
B
C
1
2
(14 AWG) einhalten
2
(20 ... 14 AWG)
2
(20 ... 12 AWG)
B
C
1
1
2
2
2
(20 ... 13 AWG)
2
(17 AWG)
2
(20 ... 12 AWG)
D
E
1
1
D
E
1
2
A0046583
2
A0046584
23
