Installieren der Schaftkappe

1 Setzen Sie das Gummiteil
HINWEIS: Das Gummiteil kann nur in einer Ausrichtung in die Schaftkappe eingesetzt werden. Sehen Sie sich
die Form im Inneren der Schaftkappe sowie die Form des Gummiteils an, um die richtige Ausrichtung zu
bestimmen.
2 Ziehen Sie die Kabel aus dem Schaft vollständig durch die Schaftkappe.
3 Setzen Sie die Schaftkappe auf den Schaft. Stellen Sie dabei sicher, dass das Spulenkabel so oft um den
Schaft gewickelt ist, wie es vor dem Entfernen der Schaftkappe der Fall war.
Sie müssen sicherstellen, dass das Spulenkabel so oft um den Schaft gewickelt ist, wie es vor dem Entfernen
der Schaftkappe der Fall war, um eine unnötige Abnutzung und dadurch ein mögliches vorzeitiges Versagen des
Spulenkabels zu verhindern.
HINWEIS: Überprüfen Sie die Ausrichtung der Schaftkappe in Relation zur Ausrichtung des Motors des
Propellerantriebs. Die Kabel, die aus der Schaftkappe führen, müssen sich auf derselben Seite wie der
Propeller befinden, sodass der Pfeil auf der Schaftkappenabdeckung relativ zum Propellerschub nach vorne
zeigt.

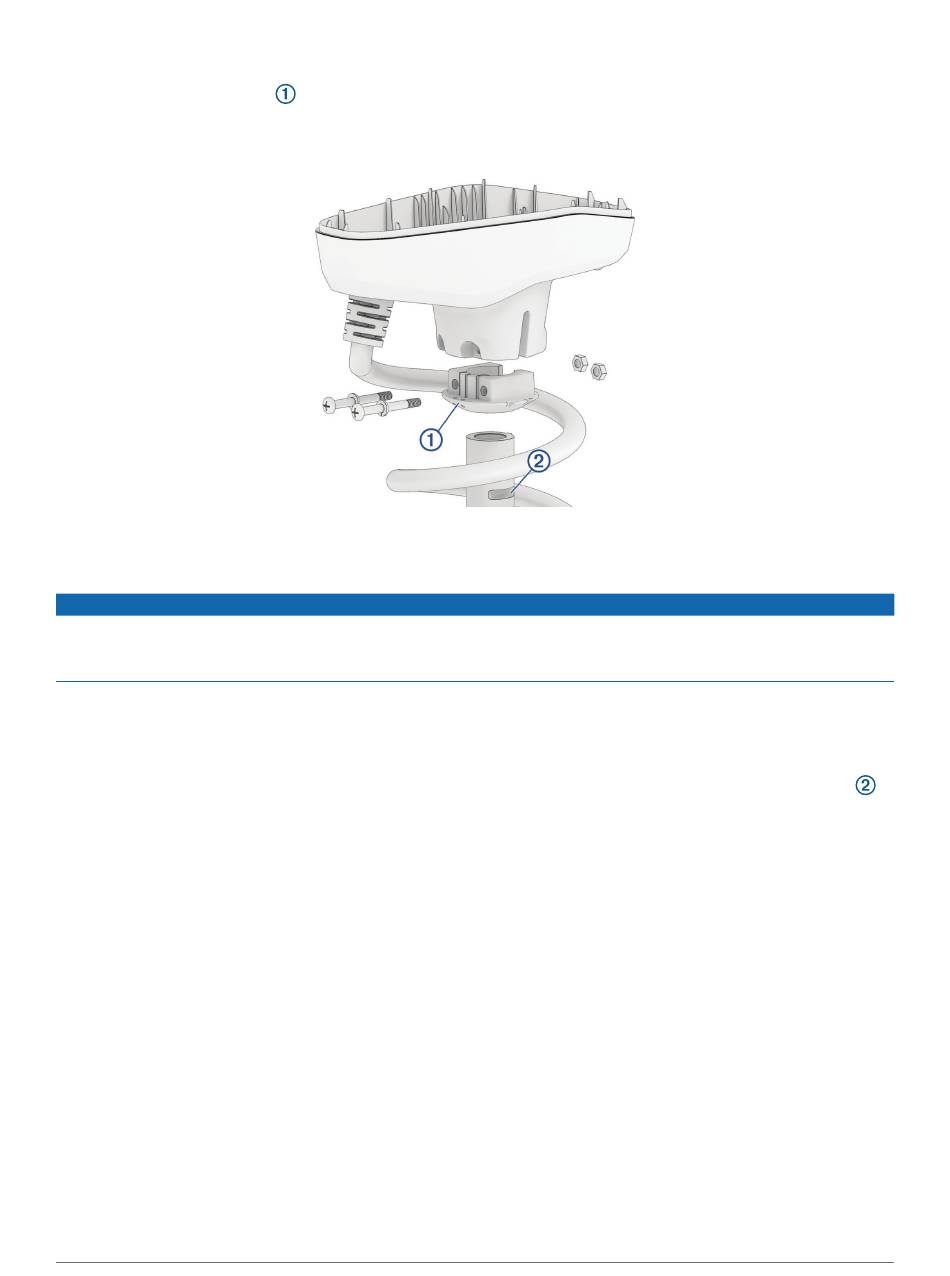

4 Drücken Sie die Schaftkappe nach unten, bis die Bolzenlöcher an der Schaftkappe auf die Einkerbungen
am Schaft ausgerichtet sind.
5 Tragen Sie ein mittelstarkes Gewindesicherungsmittel, z. B. LOCTITE 243, auf die Enden der
auf.
1
6 Installieren Sie die /
4
HINWEIS: Die Bolzen sollten problemlos ganz durch die Unterseite der Schaftkappe gleiten. Falls Sie einen
Widerstand spüren, drehen Sie die Schaftkappe von einer Seite zur anderen, während Sie sie gleichzeitig
nach unten drücken, bis Sie ordnungsgemäß sitzt und Sie die Bolzen problemlos ganz einführen können.
7 Befestigen Sie mit einem Kreuzschlitz-Bit oder -schraubendreher Nr. 3 die Bolzen an den Muttern und fixieren
Sie die Schaftkappe.
HINWEIS: Die Löcher auf der einen Seite der Schaftkappe sind so geformt, dass die Mutter fixiert ist,
während Sie die Schrauben von der anderen Seite eindrehen.

Erneutes Verbinden der Schaftkabel

1 Installieren Sie das Geberkabel in der Schaftkappe
2 Verbinden Sie die Kabel in der Schaftkappe
3 Schließen Sie die Schaftkappe
unten in die Schaftkappe ein.
–20-Bolzen und Federringe unten in der Schaftkappe.
(Erneutes Verbinden der Kabel,
(Schließen der Schaftkappe,
HINWEIS
(Wiederanbringen des Geberkabels,
Seite 20).
1
/ –20-Bolzen
4
Seite 18).
Seite 19).
17
