Garmin FORCE PRO Anweisungen Seite 14

14 Verwenden Sie das im Lieferumfang des Geber-Ersatzkits enthaltene Päckchen mit Schmiermittel und tragen
Sie Schmiermittel auf den 4,75-mm-Dichtungsring (
Achten Sie darauf, dass Sie kein Schmiermittel auf die Gewinde der Schrauben auftragen.
BEACHTEN: Falls Sie zuvor kein Gewindesicherungsmittel in den vier Montagelöchern für diese Bolzen
aufgetragen haben, müssen Sie dies vor der Installation der Bolzen auftragen.
15 Verwenden Sie ein 4-mm-Innensechskant-Bit oder einem Sechskantschlüssel etwa bis zur Hälfte ein, um
sicherzustellen, dass die Schaftbasis und der Motor des Propellerantriebs richtig ausgerichtet sind.
16 Wenn die Schaftbasis und der Motor des Propellerantriebs richtig aufeinander ausgerichtet sind, ziehen Sie
alle vier Bolzen leicht mit der Hand an.
17 Ziehen Sie mit einem Drehmomentschlüssel alle vier Bolzen mit einem Drehmoment von 4 Nm (35 lbf-in) an.
Installieren der Motor-Abdeckung und des Skegs
Damit Sie die Motor-Abdeckung und das Skeg installieren können, müssen Sie zunächst den Motor des
Propellerantriebs an der Schaftbasis installieren
1 Suchen Sie im Geber-Ersatzkit nach der für Ihr Geberkabel geeigneten Kabelverschraubung:
• Wählen Sie für einen 4-Pin-Geber die Kabelverschraubung mit der kleineren Öffnung.
• Wählen Sie für einen 8- oder 12-Pin-Geber die Kabelverschraubung mit der größeren Öffnung.
HINWEIS: Im Lieferumfang ist eine Kabelverschraubung ohne Öffnung enthalten, falls Sie keinen Geber
installieren oder das Geberkabel nicht durch den Schaft verlegen.
2 Messen Sie 20 cm (8 Zoll) von dem Punkt, an dem das Geberkabel in den Geber läuft, und markieren Sie die
Stelle am Geberkabel mit einem Permanentmarker.
3 Verwenden Sie das im Lieferumfang des Geber-Ersatzkits enthaltene Päckchen und tragen Sie Schmiermittel
auf alle Oberflächen der Kabelverschraubung auf, die Sie für das Geberkabel ausgewählt haben.

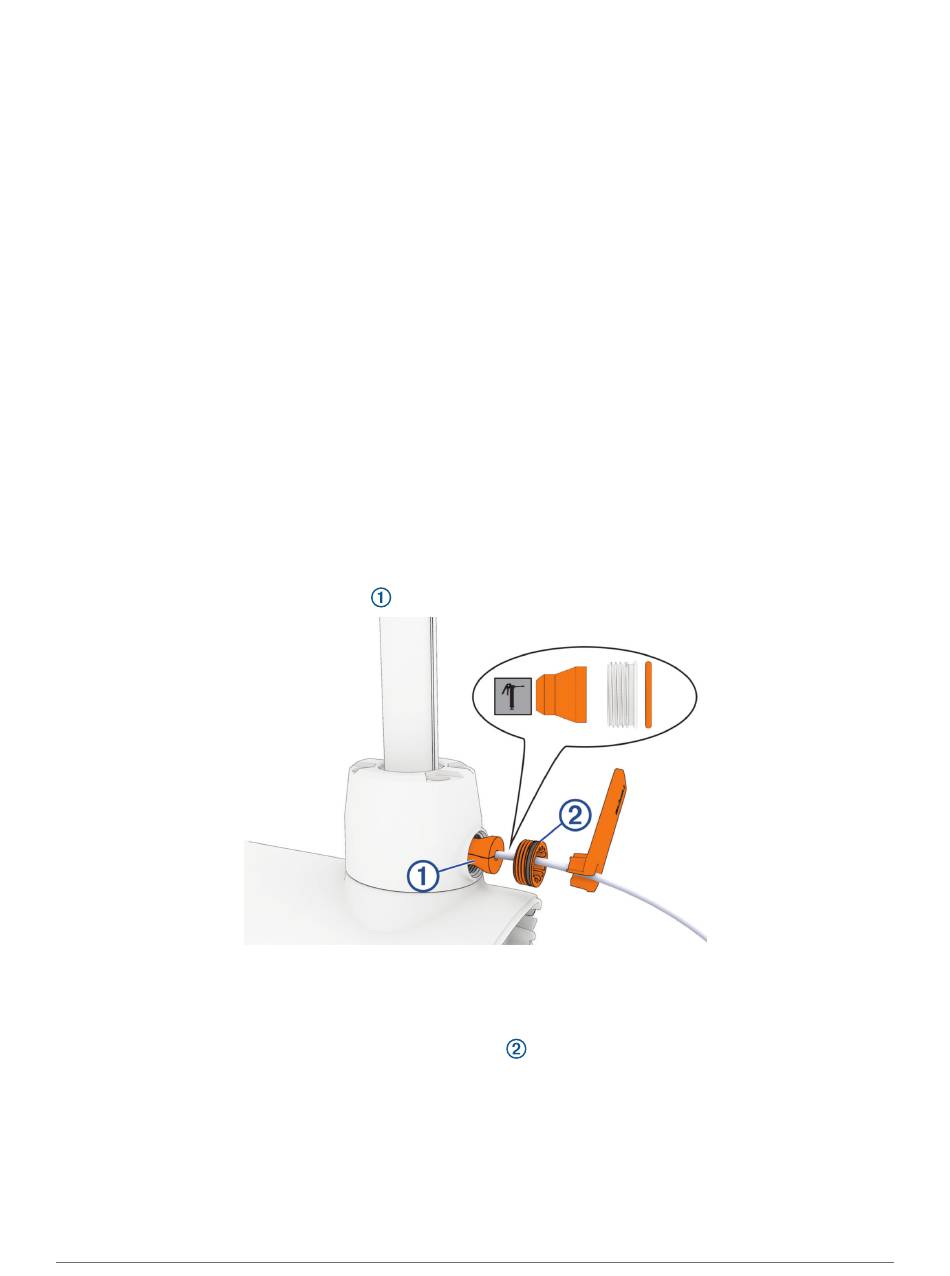

4 Platzieren Sie die Kabelverschraubung
5 Lassen Sie die Kabelverschraubung auf die Markierung am Geberkabel ausgerichtet und ziehen Sie das
überschüssige Kabel langsam durch das Oberteil des Schafts, bis die Kabelverschraubung in das Loch an
der Schaftbasis passt.
6 Verwenden Sie das im Lieferumfang des Geber-Ersatzkits enthaltene Päckchen und tragen Sie Schmiermittel
auf den 25-mm-Dichtungsring (1 Zoll) an der Senkmutter
7 Setzen Sie die Senkmutter in das Loch an der Schaftbasis und ziehen Sie sie mit dem mitgelieferten
Werkzeug an.
8 Ziehen Sie die Senkmutter bis zum Anschlag an.
9 Setzen Sie die Motorabdeckung auf den Motor des Propellerantriebs.
14
3
/ Zoll) an jedem Bolzen auf.
16
(Installieren des Motors des Propellerantriebs,
auf die am Geberkabel markierte Stelle.
am Geberkabel auf.
Seite 12).
