Technisches Handbuch
KNX Sicherheitsmodul [SCN-SAFE.01]
Objekte für Trennung von KNX - Teilnehmern (alle Gruppen)
Diese Einstellung ermöglicht es Geräte in einem Fehlerfall automatisch vom Bus trennen zu können. Dies
ist insbesondere da sinnvoll, wo ältere / fehlerhafte Geräte eingesetzt werden, welche sich in einem
Fehlerfall nur durch einen Busspannungsreset zurücksetzen lassen.
Dazu ist folgender Aufbau in der Topologie notwendig:
SCN-SAFE.01

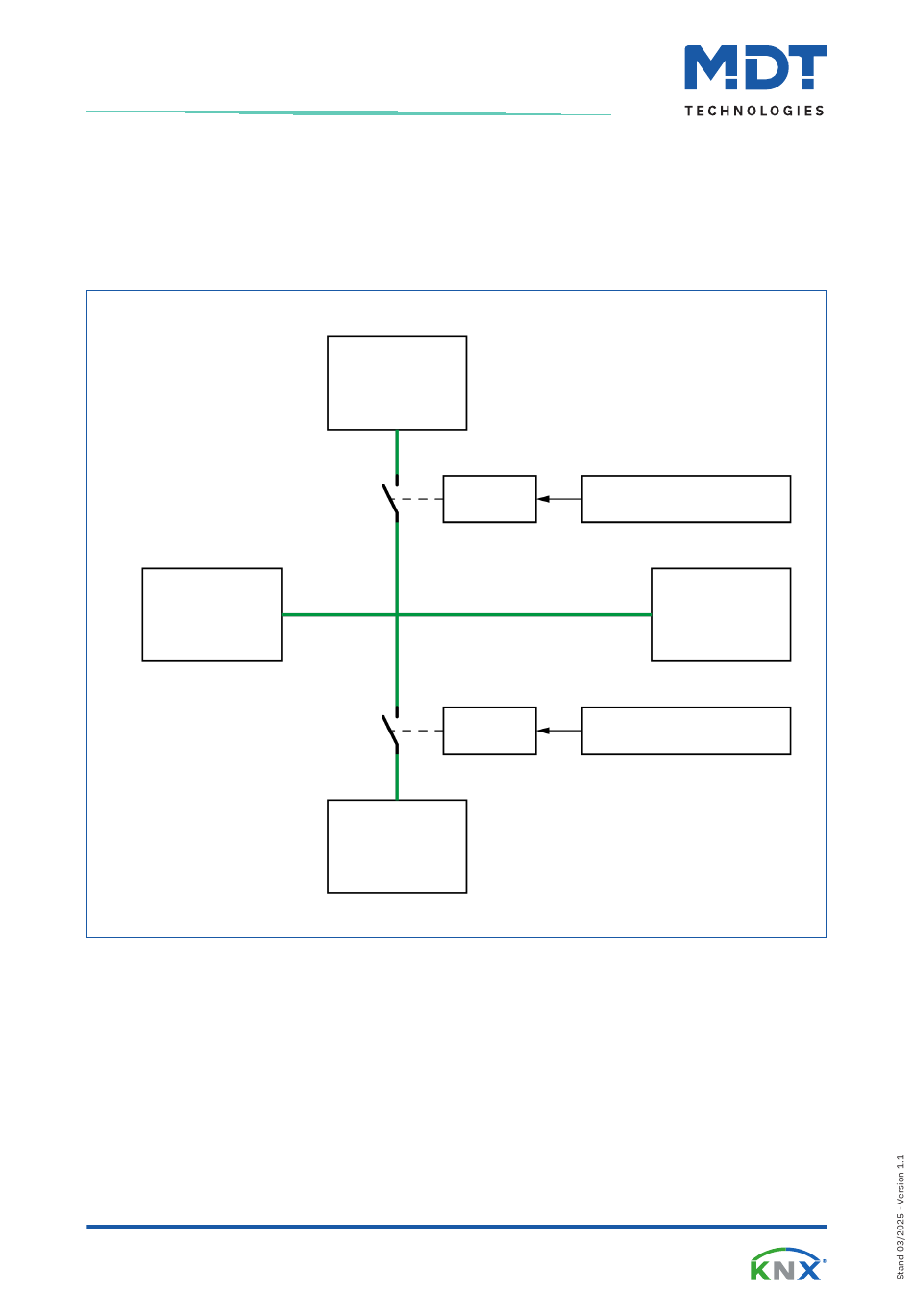

Abbildung 7: Diagramm – Topologie zur Trennung von KNX Teilnehmern
Der KNX Bus muss über den Kontakt eines Schaltaktor geführt werden. Der Schaltaktor wird mit dem
dazugehörigen Kommunikationsobjekt für diese Gruppe geschaltet. Wird ein Fehler an einem Gerät der
Gruppe festgestellt, wird der dieser Gruppe zugeordnete Schaltaktor für die eingestellte Dauer ausge-
schaltet und danach wieder eingeschaltet. Bleibt der Fehler danach bestehen, so wird dieser Schaltvor-
gang nicht wiederholt werden.
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon: +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
Gruppe 1
Schaltaktor
Schaltaktor
Gruppe 2
Objekt:
Gerätegruppe 1 – Schalten
andere Gruppen
Objekt:
Gerätegruppe 2 – Schalten
20 / 26
