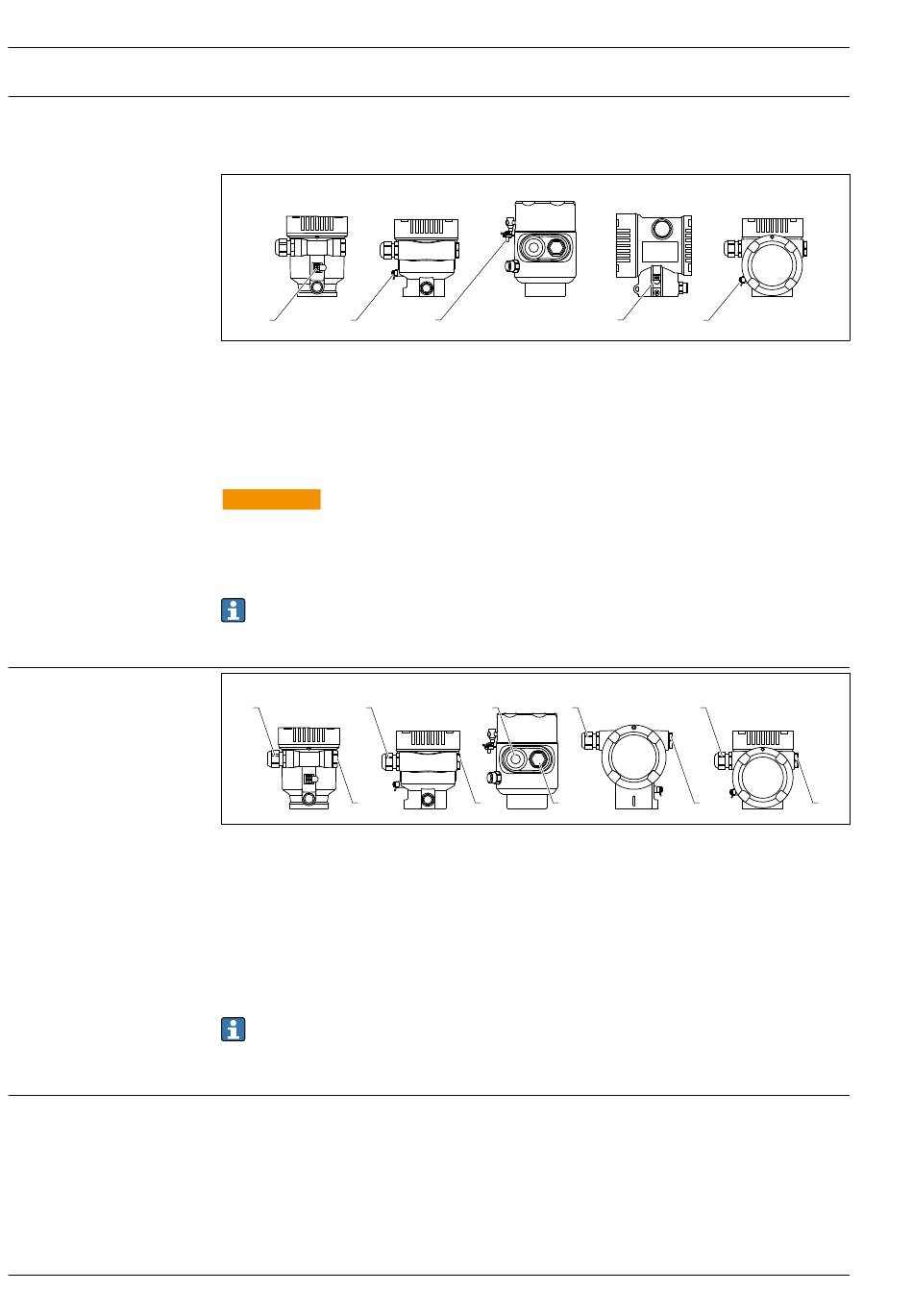

Potenzialausgleich
Kabeleinführungen
Kabelspezifikation
16
Der Schutzleiter am Gerät muss nicht angeschlossen werden. Potenzialausgleichsleitung kann bei
Bedarf an der äußeren Erdungsklemme des Gehäuses angeschlossen werden, bevor das Gerät ange-
schlossen wird.
A
1
1
A
Einkammergehäuse, Kunststoff
B
Einkammergehäuse, Alu, beschichtet
C
Einkammergehäuse, 316L, Hygiene (Ex Gerät)
D
Zweikammergehäuse, Alu, beschichtet
E
Zweikammergehäuse L-Form, Alu, beschichtet
1
Erdungsklemme für den Anschluss der Potenzialausgleichsleitung
WARNUNG
L
Zündfähigen Funken oder unzulässig hohe Oberflächentemperaturen.
Explosionsgefahr!
‣
Sicherheitshinweise sind der separaten Dokumentation für Anwendungen im explosionsgefähr-
deten Bereich zu entnehmen.
Elektromagnetische Verträglichkeit optimieren:
• Möglichst kurze Potenzialausgleichsleitung verwenden
• Leitungsquerschnitt von mindestens 2,5 mm
A
1
1
2
A
Einkammergehäuse, Kunststoff
B
Einkammergehäuse, Alu, beschichtet
C
Einkammergehäuse, 316L, Hygiene
D
Zweikammergehäuse, Alu, beschichtet
E
Zweikammergehäuse L-Form, Alu, beschichtet
1
Kabeleinführung
2
Blindstopfen
Die Art und Anzahl der Kabeleinführungen hängt von der bestellten Gerätevariante ab.
Anschlusskabel prinzipiell nach unten ausrichten, damit keine Feuchtigkeit in den Anschluss-
raum eindringen kann.
Bei Bedarf Abtropfschlaufe formen oder Wetterschutzhaube verwenden.
Bemessungsquerschnitt
• Versorgungsspannung
0,5 ... 2,5 mm
2
(20 ... 13 AWG)
• Schutzleiter oder Erdung des Kabelschirms
> 1 mm
2
(17 AWG)
• Externe Erdungsklemme
0,5 ... 4 mm
2
(20 ... 12 AWG)
B
C
1
2
(14 AWG) einhalten
B
C
1
1
2
2
Micropilot FMR62B PROFIBUS PA
D
E
1
1
D
E
1
2
Endress+Hauser
A0046583
2
A0046584
