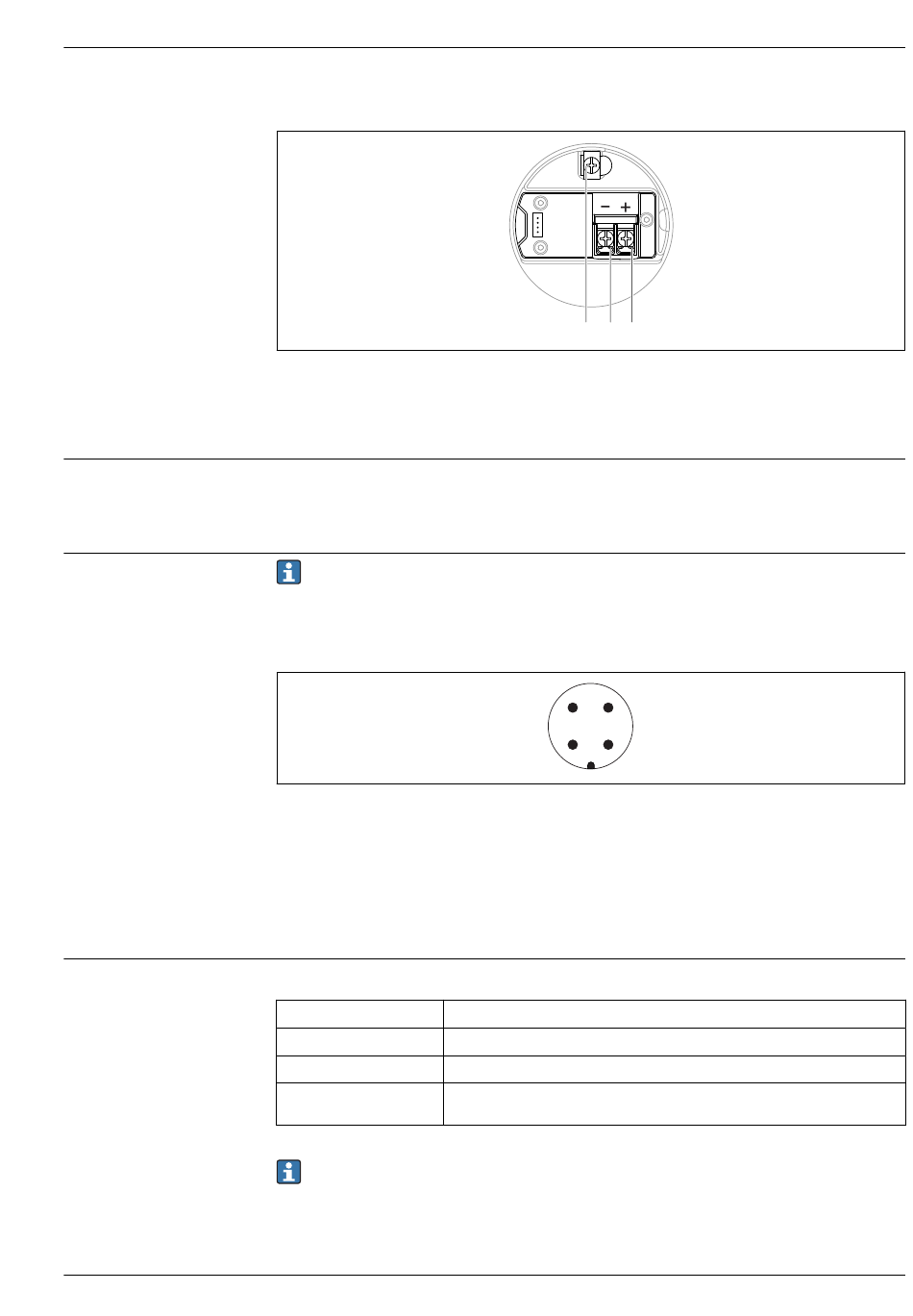

Micropilot FMR62B PROFIBUS PA
Klemmen
Verfügbare Gerätestecker
Versorgungsspannung
Endress+Hauser
Zweikammergehäuse L-Form
6
Anschlussklemmen und Erdungsklemme im Anschlussraum
1
Plus-Klemme
2
Minus-Klemme
3
interne Erdungsklemme
• Versorgungsspannung und interne Erdungsklemme
Klemmbereich: 0,5 ... 2,5 mm
• Externe Erdungsklemme
Klemmbereich: 0,5 ... 4 mm
Bei Geräten mit Stecker muss das Gehäuse zum Anschluss nicht geöffnet werden.
Beiliegende Dichtungen verwenden, um das Eindringen von Feuchtigkeit in das Gerät zu ver-
hindern.
Geräte mit Stecker M12
7
Sicht auf die Steckverbindung am Gerät
1
Signal +
2
Nicht belegt
3
Signal –
4
Erde
Für Geräte mit Stecker M12 sind verschiedene M12-Steckerbuchsen als Zubehör erhältlich.
Die Versorgungsspannung ist abhängig von der gewählten Gerätezulassungsart
Ex-frei, Ex d, Ex e
9 ... 32 V
Ex i
9 ... 30 V
Nennstrom
14 mA
Fehlerstrom FDE (Fault
0 mA
Disconnection Electronic)
• Zur Spannungsversorgung nur geeignete und zertifizierte Profibus PA Komponenten (z. B.
DP/PA-Segmentkoppler) verwenden
• FISCO/FNICO-konform nach IEC 60079-27
• Die Versorgung ist nicht polaritätsabhängig
3
2
1
2
(20 ... 14 AWG)
2
(20 ... 12 AWG)
4
3
1
2
DC
DC
A0045842
A0011175
15
