TI01695F/00/DE/02.23-00
71637170
2023-11-13
Products
Technische Information

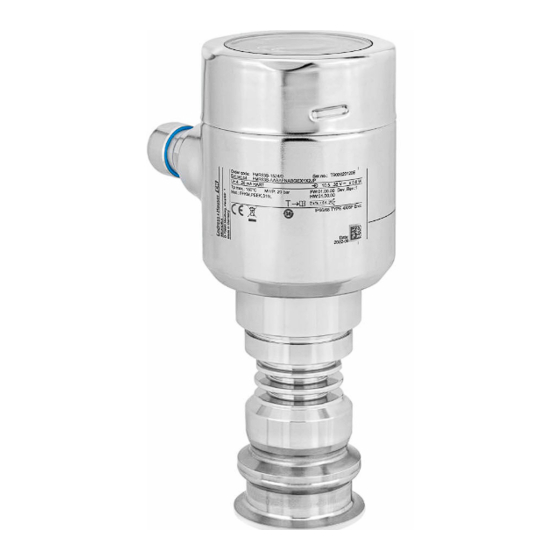

Micropilot FMR63B
PROFIBUS PA
Freistrahlendes Radar
Füllstandmessung in hygienischen Applikationen
Anwendungsbereich
• Kontinuierliche, berührungslose Füllstandmessung von Flüssigkeiten in hygieni-
schen Anwendungen
• Prozessanschlüsse: Für Hygieneanwendungen (z.B.: Tri-Clamp oder M24 Adapter
Konzept)
• Maximaler Messbereich: 80 m (262 ft)
• Temperatur: –40 ... +200 °C (–40 ... +392 °F)
• Druck: –1 ... +25 bar (–14,5 ... +363 psi)
• Genauigkeit: ±1 mm (±0,04 in)
Ihre Vorteile
• PTFE oder PEEK Antenne für hygienische Anforderungen
• Zuverlässige Messung durch starke Fokussierung, auch bei vielen Einbauten
• Einfache geführte Inbetriebnahme mit intuitiver Bedienoberfläche
• Bluetooth®wireless-Technologie zur Inbetriebnahme, Bedienung und Wartung
• Verlängerte Kalibrierzyklen mit Radar Accuracy Index
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Micropilot FMR63B PROFIBUS PA

Inhaltszusammenfassung für Endress+Hauser Micropilot FMR63B PROFIBUS PA

  • Seite 1 Products Solutions Services TI01695F/00/DE/02.23-00 71637170 2023-11-13 Technische Information Micropilot FMR63B PROFIBUS PA Freistrahlendes Radar Füllstandmessung in hygienischen Applikationen Anwendungsbereich • Kontinuierliche, berührungslose Füllstandmessung von Flüssigkeiten in hygieni- schen Anwendungen • Prozessanschlüsse: Für Hygieneanwendungen (z.B.: Tri-Clamp oder M24 Adapter Konzept) • Maximaler Messbereich: 80 m (262 ft) •...

  • Seite 2: Inhaltsverzeichnis

    Micropilot FMR63B PROFIBUS PA Inhaltsverzeichnis Wichtige Hinweise zum Dokument ....3 Dielektrizitätszahl ......39 Symbole .

  • Seite 3: Wichtige Hinweise Zum Dokument

    Micropilot FMR63B PROFIBUS PA Wichtige Hinweise zum Dokument Symbole Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann.

  • Seite 4: Grafik-Konventionen

    Micropilot FMR63B PROFIBUS PA Grafik-Konventionen • Montage-, Explosions- und elektrische Anschlusszeichnungen werden vereinfacht dargestellt • Geräte, Baugruppen, Komponenten und Maßzeichnungen werden linienreduziert dargestellt • Es erfolgt keine maßstäbliche Darstellung in Maßzeichnungen, Maßangaben sind auf 2 Stel- len hinter dem Komma gerundet •...

  • Seite 5: Eingang

    Micropilot FMR63B PROFIBUS PA wobei c die Ausbreitungsgeschwindigkeit der Welle ist. Zusammengefasst lässt sich D aus der gemessenen Differenzfrequenz Δf berechnen. D wird dann verwendet, um den Inhalt des Tanks oder Silos zu bestimmen. Eingang Messgröße Die Messgröße ist der Abstand zwischen dem Referenzpunkt und der Füllgutoberfläche. Unter Berücksichtigung der eingegebenen Leerdistanz "E"...
  • Seite 6 Micropilot FMR63B PROFIBUS PA 100% A0051658  3 Nutzbarer Messbereich Antennenlänge + 10 mm (0,4 in) Nutzbarer Messbereich 50 … 80 mm (1,97 … 3,15 in); Medium εr < 2 Behälterhöhe Referenzpunkt der Messung, variiert je nach Antennensystem Weitere Angaben zum Referenzpunkt →...
  • Seite 7 Für die Dielektrizitätskonstante (DK-Wert) vieler wichtiger in der Industrie verwendeten Medien siehe: • Dielektrizitätskonstante (DK-Wert) Kompendium CP01076F • die "DK-Werte App" von Endress+Hauser (verfügbar für Android und iOS) Messung im Lagerbehälter Lagerbehälter - Messbedingungen Ruhige Mediumsoberfläche (z.B. Bodenbefüllung, Befüllung über Tauchrohr oder seltene Befüllung von oben) Antenne integriert, PEEK, 20 mm (0,75 in) im Lagerbehälter...
  • Seite 8 Micropilot FMR63B PROFIBUS PA Antenne PTFE plattiert frontbündig, 50 mm (2 in) im Lagerbehälter Mediengruppe Messbereich A0 (ε 1,2 … 1,4) 7 m (23 ft) A (ε 1,4 … 1,9) 12 m (39 ft) B (ε 1,9 … 4) 23 m (75 ft) C (ε...
  • Seite 9 Micropilot FMR63B PROFIBUS PA Antenne plattiert, PEEK, 40 mm (1,5 in) im Lagerbehälter Mediengruppe Messbereich A0 (ε 1,2 … 1,4) 3 m (10 ft) A (ε 1,4 … 1,9) 6 m (20 ft) B (ε 1,9 … 4) 11 m (36 ft) C (ε...
  • Seite 10 Micropilot FMR63B PROFIBUS PA Antenne PTFE plattiert frontbündig, 80 mm (3 in) im Pufferbehälter Mediengruppe Messbereich A0 (ε 1,2 … 1,4) 12 m (39 ft) A (ε 1,4 … 1,9) 23 m (75 ft) B (ε 1,9 … 4) 45 m (148 ft) C (ε...
  • Seite 11 Micropilot FMR63B PROFIBUS PA Antenne integriert, PEEK, 20 mm (0,75 in) im Behälter mit Rührwerk Mediengruppe Messbereich A (ε 1,4 … 1,9) 1 m (3,3 ft) B (ε 1,9 … 4) 1,5 m (5 ft) C (ε 4 … 10) 3 m (10 ft) D (ε...

  • Seite 12: Arbeitsfrequenz

    Micropilot FMR63B PROFIBUS PA Antenne plattiert, PEEK, 20 mm (0,75 in) im Behälter mit Rührwerk Mediengruppe Messbereich A (ε 1,4 … 1,9) 1 m (3,3 ft) B (ε 1,9 … 4) 1,5 m (5 ft) C (ε 4 … 10) 3 m (10 ft) D (ε...

  • Seite 13: Linearisierung

    Micropilot FMR63B PROFIBUS PA Bedientool via Service-Schnittstelle (CDI) Statussignal (gemäß NAMUR-Empfehlung NE 107): Klartextanzeige Bedientool via PROFIBUS PA-Kommunikation Statussignal (gemäß NAMUR-Empfehlung NE 107): Klartextanzeige Linearisierung Die Linearisierungsfunktion des Gerätes erlaubt die Umrechnung des Messwertes in beliebige Län- gen, Gewichts-, Durchfluss- oder Volumeneinheiten.

  • Seite 14: Energieversorgung

    Micropilot FMR63B PROFIBUS PA Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung seitens des Leitsystems und des Typenschildes • Automatic Ident Number Adoption GSD-Kompatibilitätsmodus zum generischen Profil 0x9700 "Transmitter with 1 Analog Input" • Physical Layer Diagnostics Installationskontrolle des PROFIBUS-Segments und des Geräts durch Klemmenspannung und Telegrammüberwachung...

  • Seite 15: Klemmen

    Micropilot FMR63B PROFIBUS PA Zweikammer Gehäuse A0042803  5 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme Zweikammer Gehäuse L-Form A0045842  6 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme Klemmen • Versorgungsspannung und interne Erdungsklemme: 0,5 … 2,5 mm (20 …...

  • Seite 16: Versorgungsspannung

    Micropilot FMR63B PROFIBUS PA Geräte mit M12-Stecker A0011175  7 Sicht auf die Steckverbindung am Gerät Signal + nicht belegt Signal – Erde Für Geräte mit M12-Stecker sind verschiedene M12-Buchsen als Zubehör erhältlich. Versorgungsspannung Die Versorgungsspannung ist abhängig von der gewählten Gerätezulassungsart Ex-frei, Ex d, Ex e 9 …...

  • Seite 17: Kabeleinführungen

    Micropilot FMR63B PROFIBUS PA WARNUNG Explosionsgefahr! ‣ Sicherheitshinweise sind der separaten Dokumentation für Anwendungen im explosionsgefähr- deten Bereich zu entnehmen. Elektromagnetische Verträglichkeit optimieren • Möglichst kurze Potentialausgleichsleitung • Querschnitt von mindestens 2,5 mm (14 AWG) einhalten Kabeleinführungen A0046584 Einkammer Gehäuse Kunststoff Einkammer Gehäuse Aluminium...

  • Seite 18: Leistungsmerkmale

    Micropilot FMR63B PROFIBUS PA Abhängig von der Art des Anschlusses (DC-Versorgung, Ein- Ausgangsleitung) werden nach IEC / DIN EN 61326-1 verschiedene Prüfpegel gegen Transiente Überspannungen (IEC / DIN EN 61000-4-5 Surge) angewandt: Prüfpegel für DC-Versorgungsleitungen und IO-Leitungen: 1 000 V Leitung gegen Erde Geräte mit optionalem Überspannungsschutz...

  • Seite 19: Messwertauflösung

    Micropilot FMR63B PROFIBUS PA Abweichende Werte im Nahbereich ∆ [mm (in)] 4 (0.16) 1 (0.04) -1 (-0.04) -4 (-0.16) D [m ( )] 0.8 (2.62) A0032636  8 Maximale Messabweichung im Nahbereich Δ Maximale Messabweichung Referenzpunkt der Distanzmessung Abstand vom Referenzpunkt der Antenne Totzone nach DIN EN IEC 61298-2 / DIN EN IEC 60770-1: Messwertauflösung...

  • Seite 20: Montage

    Micropilot FMR63B PROFIBUS PA Gasphase Temperatur Druck 1 bar (14,5 psi) 10 bar (145 psi) 25 bar (362 psi) +400 °C (+752 °F) –0,02 % +0,03 % +0,11 % Wasser (Sattdampf) +100 °C (+212 °F) +0,02 % +180 °C (+356 °F) +2,10 % +263 °C (+505 °F)

  • Seite 21: Einbaulage

    Micropilot FMR63B PROFIBUS PA Einbaulage Behältereinbauten α A0031777 Einbauten (Grenzschalter, Temperatursensoren, Streben, Vakuumringe, Heizschlangen, Strömungs- brecher usw.) die sich innerhalb des Strahlenkegels befinden, vermeiden. Dazu den Abstrahlwinkel α beachten. Vermeidung von Störechos A0031813 Schräg eingebaute, metallische Ablenkplatten zur Streuung der Radarsignale helfen, Störechos zu vermeiden.

  • Seite 22: Einbauhinweise

    Micropilot FMR63B PROFIBUS PA Radiale Ausrichtung der Antenne Eine radiale Ausrichtung der Antenne ist aufgrund der Abstrahlcharakteristik nicht erforderlich. Einbauhinweise Antenne integriert, PEEK 20 mm (0,75 in) Hinweise zum Montagestutzen Die maximale Stutzenlänge H hängt vom Stutzendurchmesser D ab. Maximale Stutzenlänge H in Abhängigkeit vom Stutzendurchmesser D...

  • Seite 23: Abstrahlwinkel

    Micropilot FMR63B PROFIBUS PA Maximale Stutzenlänge H in Abhängigkeit vom Stutzendurchmesser D D 80 … 100 mm (3,2 … 4 in) 1 750 mm (70 in) 100 … 150 mm (4 … 6 in) 2 200 mm (88 in) ≥ 150 mm (6 in) 3 300 mm (132 in) øD...

  • Seite 24: Spezielle Montagehinweise

    Micropilot FMR63B PROFIBUS PA PTFE plattiert, frontbündig 50 mm (2 in) Antenne, α 7 ° W = D × 0,12 5 m (16 ft) 0,61 m (2,00 ft) 10 m (33 ft) 1,22 m (4,00 ft) 15 m (49 ft) 1,83 m (6,00 ft)
  • Seite 25 Micropilot FMR63B PROFIBUS PA • Messungen durch einen offenen Kugelhahn mit Volldurchgang sind problemlos möglich. • An den Übergängen dürfen Spalten von maximal 1 mm (0,04 in) entstehen. • Öffnungsdurchmesser des Kugelhahns muss stets dem Rohrdurchmesser entsprechen; Kanten und Einschnürungen müssen vermieden werden.

  • Seite 26: Umgebung

    Micropilot FMR63B PROFIBUS PA Umgebung Umgebungstemperaturbe- Folgende Werte gelten bis zu einer Prozesstemperatur von +85 °C (+185 °F). Bei höheren Prozess- reich temperaturen verringert sich die zulässige Umgebungstemperatur. • Ohne LCD-Anzeige: Standard: –40 … +85 °C (–40 … +185 °F) •...
  • Seite 27 Micropilot FMR63B PROFIBUS PA Einschränkung bei CSA C/US Zulassung und Kunststoffgehäuse auf Prozesstemperatur 0 … +150 °C (+32 … +302 °F) A0048826  11 Kunststoffgehäuse; Prozesstemperatur 0 … +150 °C (+32 … +302 °F) bei CSA C/US Zulassung = T : 0 °C (+32 °F) |  T : +76 °C (+169 °F)
  • Seite 28 Micropilot FMR63B PROFIBUS PA Kunststoffgehäuse; Prozesstemperatur –20 … +150 °C (–4 … +302 °F) A0032024  14 Kunststoffgehäuse; Prozesstemperatur –20 … +150 °C (–4 … +302 °F) = T : –20 °C (–4 °F) |  T : +76 °C (+169 °F) = T : +76 °C (+169 °F) |  T : +76 °C (+169 °F)
  • Seite 29 Micropilot FMR63B PROFIBUS PA Einschränkung bei CSA C/US Zulassung und Kunststoffgehäuse auf Prozesstemperatur 0 … +200 °C (+32 … +392 °F) A0048826  17 Kunststoffgehäuse; Prozesstemperatur 0 … +200 °C (+32 … +392 °F) bei CSA C/US Zulassung = T : 0 °C (+32 °F) |  T : +76 °C (+169 °F)
  • Seite 30 Micropilot FMR63B PROFIBUS PA Kunststoffgehäuse; Prozesstemperatur –40 … +200 °C (–40 … +392 °F) A0032024  20 Kunststoffgehäuse; Prozesstemperatur –40 … +200 °C (–40 … +392 °F) = T : –40 °C (–40 °F) |  T : +76 °C (+169 °F) = T : +76 °C (+169 °F) |  T : +76 °C (+169 °F)
  • Seite 31 Micropilot FMR63B PROFIBUS PA Gehäuse Aluminium; Prozesstemperatur –10 … +200 °C (+14 … +392 °F) A0032024  23 Gehäuse Aluminium, beschichtet; Prozesstemperatur –10 … +200 °C (+14 … +392 °F) = T : –10 °C (+14 °F) |  T : +79 °C (+174 °F) = T...
  • Seite 32 Micropilot FMR63B PROFIBUS PA Gehäuse Aluminium; Prozesstemperatur –40 … +150 °C (–40 … +302 °F) A0032024  26 Gehäuse Aluminium, beschichtet; Prozesstemperatur –40 … +150 °C (–40 … +302 °F) = T : –40 °C (–40 °F) |  T : +79 °C (+174 °F) = T...
  • Seite 33 Micropilot FMR63B PROFIBUS PA Gehäuse 316L; Prozesstemperatur –10 … +200 °C (+14 … +392 °F) A0032024  29 Gehäuse 316L; Prozesstemperatur –10 … +200 °C (+14 … +392 °F) = T : –10 °C (+14 °F) |  T : +77 °C (+171 °F) = T : +77 °C (+171 °F) | ...
  • Seite 34 Micropilot FMR63B PROFIBUS PA Gehäuse 316L; Prozesstemperatur –40 … +150 °C (–40 … +302 °F) A0032024  32 Gehäuse 316L; Prozesstemperaturbereich: –40 … +150 °C (–40 … +302 °F) = T : –40 °C (–40 °F) |  T : +77 °C (+171 °F) = T : +77 °C (+171 °F) |  T : +77 °C (+171 °F)
  • Seite 35 Micropilot FMR63B PROFIBUS PA Gehäuse 316L, Hygiene; Prozesstemperatur –10 … +200 °C (+14 … +392 °F) A0032024  35 Gehäuse 316L, Hygiene; Prozesstemperatur –10 … +200 °C (+14 … +392 °F) = T : –10 °C (+14 °F) |  T : +76 °C (+169 °F) = T...

  • Seite 36: Lagerungstemperatur

    Micropilot FMR63B PROFIBUS PA Gehäuse 316L, Hygiene; Prozesstemperatur –40 … +150 °C (–40 … +302 °F) A0032024  38 Gehäuse 316L, Hygiene; Prozesstemperaturbereich: –40 … +150 °C (–40 … +302 °F) = T : –40 °C (–40 °F) |  T : +76 °C (+169 °F) = T...

  • Seite 37: Schwingungsfestigkeit

    Micropilot FMR63B PROFIBUS PA • Gewinde G1/2, IP66/68 NEMA TYPE 4X/6P Bei Auswahl von Gewinde G1/2 wird das Gerät standardmäßig mit Gewinde M20 ausgeliefert und ein Adapter auf G1/2 inklusive Dokumentation beigelegt • Gewinde NPT1/2, IP66/68 NEMA TYPE 4X/6P • Stecker M12 •...
  • Seite 38 Micropilot FMR63B PROFIBUS PA Antenne plattiert frontbündig, PTFE, 50 mm (2 in) Prozessanschluss Tri-Clamp DN51 (2") ISO2852 Dichtung Prozessdruckbereich PTFE plattiert –40 … +150 °C (–40 … +302 °F) –1 … 16 bar (–14,5 … 232 psi) PTFE plattiert –40 … +200 °C (–40 … +392 °F) –1 …...

  • Seite 39: Dielektrizitätszahl

    Bei Vorliegen einer CRN-Zulassung kann der Druckbereich weiter beschränkt sein. Dielektrizitätszahl Für Flüssigkeiten ε ≥  1,2 Für Anwendungen mit einer kleineren Dielektrizitätskonstanten als angegeben, Endress+Hauser kontaktieren. Konstruktiver Aufbau Abmessungen Für die Gesamtmaße müssen die jeweiligen Maße der einzelnen Komponenten addiert werden.
  • Seite 40 Micropilot FMR63B PROFIBUS PA Einkammer Gehäuse Aluminium 101 (3.98) 45 (1.77) 125 (4.92) A0038380  41 Abmessungen Einkammer Gehäuse Aluminium. Maßeinheit mm (in) Höhe bei Deckel mit Sichtscheibe aus Glas (Geräte für Ex d/XP, Staub Ex) Höhe bei Deckel mit Sichtscheibe aus Kunststoff...
  • Seite 41 Micropilot FMR63B PROFIBUS PA Einkammer Gehäuse 316L, Hygiene 92 (3.62) 123 (4.84) A0050364  42 Abmessungen Einkammer Gehäuse 316L, Hygiene. Maßeinheit mm (in) Höhe bei Deckel mit Sichtscheibe aus Glas (Staub Ex) Höhe bei Deckel mit Sichtscheibe aus Kunststoff Deckel ohne Sichtscheibe...
  • Seite 42 Micropilot FMR63B PROFIBUS PA Zweikammer Gehäuse Aluminium 132 (5.2) 121 (4.76) 115 (4.53) 118 (4.65) 64 (2.52) 54 (2.13) 78 (3.07) 143 (5.63) A0038377  43 Abmessungen Zweikammer Gehäuse. Maßeinheit mm (in) Höhe bei Deckel mit Sichtscheibe aus Glas (Geräte für Ex d/XP, Staub Ex) Höhe bei Deckel mit Sichtscheibe aus Kunststoff...
  • Seite 43 Micropilot FMR63B PROFIBUS PA Zweikammer Gehäuse L-Form Aluminium oder 316L 110 (4.33) 101 (3.98) 140 (5.51) 138 (5.43) A0038381  44 Abmessungen Zweikammer Gehäuse L-Form. Maßeinheit mm (in) Höhe bei Deckel mit Sichtscheibe aus Glas (Geräte für Ex d/XP, Staub Ex) Höhe bei Deckel mit Sichtscheibe aus Kunststoff...
  • Seite 44 Micropilot FMR63B PROFIBUS PA Antenne integriert, PEEK, 20 mm / M24×1,5 41 mm M24×1.5 51.7 (2.04) A0046492  45 Abmessungen Antenne integriert, PEEK, 20 mm / M24×1,5. Maßeinheit mm (in) Ausführung Prozesstemperatur ≤150 °C (302 °F) Ausführung Prozesstemperatur ≤200 °C (392 °F) Referenzpunkt der Messung Unterkante Gehäuse...
  • Seite 45 Micropilot FMR63B PROFIBUS PA Antenne plattiert frontbündig, PTFE, 50 mm (2 in), Nutmutter DIN11851 47.5 (1.87) 92 (3.62) A0046496  46 Abmessungen Antenne plattiert frontbündig, PTFE, 50 mm (2 in), Nutmutter DIN11851. Maßein- heit mm (in) Ausführung Prozesstemperatur ≤150 °C (302 °F) Ausführung Prozesstemperatur ≤200 °C (392 °F)
  • Seite 46 Micropilot FMR63B PROFIBUS PA Antenne plattiert frontbündig, PTFE, 80 mm (3 in), Nutmutter DIN11851 75 (2.95) 127 (5.00) A0046497  47 Abmessungen Antenne plattiert frontbündig, PTFE, 80 mm (3 in), Nutmutter DIN11851. Maßein- heit mm (in) Ausführung Prozesstemperatur ≤150 °C (302 °F) Ausführung Prozesstemperatur ≤200 °C (392 °F)
  • Seite 47 Micropilot FMR63B PROFIBUS PA Antenne plattiert frontbündig, PTFE, 50 mm (2 in), mit Tri-Clamp DN40-51 (2") ISO2852 47.5 (1.87) 64 (2.52) A0046483  48 Abmessungen Antenne plattiert frontbündig, PTFE, 50 mm (2 in), mit Tri-Clamp DN51 (2") ISO2852. Maßeinheit mm (in) Ausführung Prozesstemperatur ≤150 °C (302 °F)
  • Seite 48 Micropilot FMR63B PROFIBUS PA Antenne plattiert frontbündig, PTFE, 50 mm (2 in), mit Tri-Clamp DN70-76.1 (3") ISO2852 47.5 (1.87) 91 (3.58) A0046484  49 Abmessungen Antenne plattiert frontbündig, PTFE, 50 mm (2 in), mit Tri-Clamp DN70-76.1 (3") ISO2852. Maßeinheit mm (in) Ausführung Prozesstemperatur ≤150 °C (302 °F)

  • Seite 49: Gewicht

    Micropilot FMR63B PROFIBUS PA Antenne plattiert frontbündig, PTFE, 80 mm (3 in), mit Tri-Clamp DN101.6 (4") ISO2852 75 (2.95) 119 (4.69) A0046485  50 Abmessungen Antenne plattiert frontbündig, PTFE, 80 mm (3 in), mit Tri-Clamp DN101.6 (4") ISO2852. Maßeinheit mm (in) Ausführung Prozesstemperatur ≤150 °C (302 °F)

  • Seite 50: Werkstoffe

    Micropilot FMR63B PROFIBUS PA Antenne plattiert frontbündig, PTFE, 80 mm (3 in) 3,4 kg (7,50 lb) bei Prozessanschluss Nutmutter DIN11851 Werkstoffe Nicht-prozessberührende Werkstoffe Kunststoffgehäuse • Gehäuse: PBT/PC • Blinddeckel: PBT/PC • Deckel mit Sichtscheibe: PBT/PC und PC • Deckeldichtung: EPDM •...
  • Seite 51 Micropilot FMR63B PROFIBUS PA Mediumsberührende Werkstoffe Antenne integriert, PEEK, 20 mm / M24×1,5 A0048101  51 Material; Antenne integriert, PEEK, 20 mm / M24×1,5 Antenne: PEEK, Dichtungsmaterial auswählbar (Bestelloption) Prozessanschluss: 316L / 1.4404 Gehäuseadapter: 316L / 1.4404 Antenne plattiert frontbündig,50 mm (2 in), Nutmutter DIN11851 A0046619 ...
  • Seite 52 Micropilot FMR63B PROFIBUS PA Antenne plattiert frontbündig,80 mm (3 in), Nutmutter DIN11851 A0046620  53 Material; Antenne plattiert frontbündig,80 mm (3 in), Nutmutter DIN11851. Maßeinheit mm (in) Antenne: PTFE, Dichtungsmaterial PTFE-Plattierung DIN11851 Nutmutter: 304L / 1.4307 Antennenadapter: 316L / 1.4404 Gehäuseadapter: 316L / 1.4404...
  • Seite 53 Micropilot FMR63B PROFIBUS PA Antenne plattiert frontbündig, PTFE, 80 mm (3 in), mit Tri-Clamp ISO2852 A0046608  55 Material; Antenne plattiert frontbündig, PTFE, 80 mm (3 in), mit Tri-Clamp ISO2852 Antenne: PTFE, Dichtungsmaterial PTFE-Plattierung Antennenadapter: 316L / 1.4404 Gehäuseadapter: 316L / 1.4404...

  • Seite 54: Anzeige Und Bedienoberfläche

    Micropilot FMR63B PROFIBUS PA Anzeige und Bedienoberfläche Bedienkonzept Nutzerorientierte Menüstruktur für anwenderspezifische Aufgaben • Benutzerführung • Diagnose • Applikation • System Schnelle und sichere Inbetriebnahme • Interaktiver Assistent mit grafischer Oberfläche zur geführten Inbetriebnahme in FieldCare, DeviceCare oder DTM und PDM basierenden Tools von Drittanbietern oder SmartBlue •...
  • Seite 55 Micropilot FMR63B PROFIBUS PA A0043059  56 Segmentanzeige ohne Tasten A0039284  57 Grafische Anzeige Optische Bedientasten Zulässige Umgebungstemperatur für die Anzeige: –20 … +70 °C (–4 … +158 °F) Außerhalb des Temperaturbereichs kann die Ablesbarkeit der Anzeige beeinträchtigt sein.

  • Seite 56: Fernbedienung

    Via Serviceschnittstelle (CDI) A0039148 Computer mit Bedientool FieldCare/DeviceCare Commubox FXA291 Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Bedienung über Bluetooth® wireless technology (optional) Voraussetzung • Messgerät mit Bluetooth-Display • Smartphone oder Tablet mit SmartBlue App oder PC mit DeviceCare ab Version 1.07.00 oder FieldXpert SMT70 Die Reichweite der Verbindung beträgt bis zu 25 m (82 ft).

  • Seite 57: Unterstützte Bedientools

    Micropilot FMR63B PROFIBUS PA Unterstützte Bedientools Smartphone oder Tablet mit Endress+Hauser SmartBlue (App), DeviceCare ab Version 1.07.00, FieldCare, DTM und PDM. Zertifikate und Zulassungen Aktuelle Zertifikate und Zulassungen zum Produkt stehen unter www.endress.com auf der jeweiligen Produktseite zur Verfügung: Produkt mit Hilfe der Filter und Suchmaske auswählen.

  • Seite 58: Fcc

    Micropilot FMR63B PROFIBUS PA This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditi- ons: (1) This device may not cause harmful interference, and (2) this device must accept any interfe- rence received, including interference that may cause undesired operation.

  • Seite 59: Kalibrierung

    • Automatische Überprüfung von Ausschlusskriterien • Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel- Ausgabeformat • Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Kalibrierung Werkskalibrierschein Die Kalibrierpunkte sind gleichmäßig über den Messbereich (0 … 100 %) verteilt. Zur Festlegung des Messbereichs müssen Abgleich Leer E und Abgleich Voll F angegeben werden .

  • Seite 60: Test, Zeugnis, Erklärung

    Die ersten 18 Zeichen der Messstellenbezeichnung sind Teil des Electronic Name Plate (ENP) und werden ebenso als TAG_DESC entsprechend dem PA-Profil 3.02 verwendet. Weitere Informationen in folgenden Dokumentationen: SD01502F, SD02796P Im Download-Bereich der Endress+Hauser Internetseite (www.endress.com/downloads) ver- fügbar. Anwendungspakete Heartbeat Technology Das Anwendungspaket Heartbeat Verification + Monitoring bietet Diagnosefunktionalität durch...

  • Seite 61: Zubehör

    Micropilot FMR63B PROFIBUS PA Heartbeat Verification Heartbeat Verification wird auf Anforderung durchgeführt und ergänzt die permanent durchge- führte Selbstüberwachung mit weiteren Überprüfungen. Während der Verifizierung wird überprüft, ob die Komponenten des Geräts die Werksspezifikation einhalten. In den Tests sind sowohl der Messaufnehmer wie auch die Elektronikmodule mit einbezogen.

  • Seite 62: Wetterschutzhaube Kunststoff

    Micropilot FMR63B PROFIBUS PA Wetterschutzhaube 316L ist passend zum Zweikammergehäuse aus Aluminium oder 316L. Die Lie- ferung erfolgt inklusive Halterung für die direkte Montage auf dem Gehäuse. 228.9 (9.01) 136.4 (5.37) 92.5 (3.64) 170.5 (6.71) 81 (3.19) 103 (4.06) A0039231 ...

  • Seite 63: Gasdichte Durchführung

    Micropilot FMR63B PROFIBUS PA A0046692 Einkammer Gehäuse Kunststoff abgesetzte Anzeige Einkammer Gehäuse Aluminium abgesetzte Anzeige Einkammer Gehäuse 316L Hygiene abgesetzte Anzeige Geräteseitig, Einkammer Gehäuse Kunststoff vorbereitet für Anzeige FHX50B Geräteseitig, Einkammer Gehäuse Aluminium vorbereitet für Anzeige FHX50B Geräteseitig, Zweikammer Gehäuse L-Form vorbereitet für Anzeige FHX50B Geräteseitig, Einkammer Gehäuse 316L Hygiene vorbereitet für Anzeige FHX50B...

  • Seite 64: Prozessadapter M24

    Micropilot FMR63B PROFIBUS PA Prozessadapter M24 Für Einzelheiten siehe TI00426F/00/DE "Einschweißadapter, Prozessadapter und Flansche". Field Xpert SMT70 Universeller, leistungsstarker Tablet PC zur Gerätekonfiguration in Ex-Zone-2- und Nicht-ExBerei- chen Zu Einzelheiten: Dokument "Technische Information" TI01342S DeviceCare SFE100 Konfigurationswerkzeug für HART-, PROFIBUS- und FOUNDATION Fieldbus-Feldgeräte...

  • Seite 65: Fieldgate Sfg500

    Micropilot FMR63B PROFIBUS PA A0011634 Anzeige von 8 Prozess- oder berechneten Werten für FOUNDATION Fieldbus™ oder PROFIBUS® PA Protokoll Technische Information TI00146R und Betriebsanleitung BA00284R Fieldgate SFG500 Intelligentes Ethernet/PROFIBUS-Gateway Pow er PB DP RS4 85 LAN 1 PB Err Fail ure...

  • Seite 66: Dokumentation

    PROFIBUS Nutzerorganisation e.V. (PNO), Karlsruhe, Deutschland Bluetooth® Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG. Inc. und jegli- che Verwendung solcher Marken durch Endress+Hauser erfolgt unter Lizenz. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. Apple®...
  • Seite 67 Micropilot FMR63B PROFIBUS PA KALREZ®, VITON® Eingetragene Marken der Firma DuPont Performance Elastomers L.L.C., Wilmington, USA TRI-CLAMP® Eingetragene Marke der Firma Ladish & Co., Inc., Kenosha, USA Endress+Hauser...
  • Seite 68 *71637170* 71637170 www.addresses.endress.com...
