12
B
Produktnummer . . . . . . . . . . . . . . . . . .
Modellnummer. . . . . . . . . . . . . . . . . . .
Seriennummer. . . . . . . . . . . . . . . . . . .
Kaufdatum. . . . . . . . . . . . . . . . . . . . . .
Kaufort . . . . . . . . . . . . . . . . . . . . . . . .
•BEWAHREN SIE BITTE DEN
KAUFNACHWEIS AUF•
C
4
D
F
Produkttypenschild
Montageanweisungen
3
2
1
E
Jedes Flymo-Produkt ist durch ein silberfarbiges
und schwarzes Produkttypenschild
gekennzeichnet. Damit sichergestellt werden kann,
daß Sie über alle Produktangaben verfügen, wenn
Sie Ersatzteile bestellen wollen, Rat von einer
unserer zugelassenen Kundendienstzentralen
benötigen oder sich mit Flymo/Partners eigener
Kundendienstabteilung in Verbindung setzen,
sollten Sie im zur Verfügung stehenden Platz
Notizen der in Abbildung B gezeigten Angaben
machen. Sie sollten sich auch über das Kaufdatum
und den Kaufort Notizen machen, bevor Sie Ihre
Garantiekarte zurückschicken.

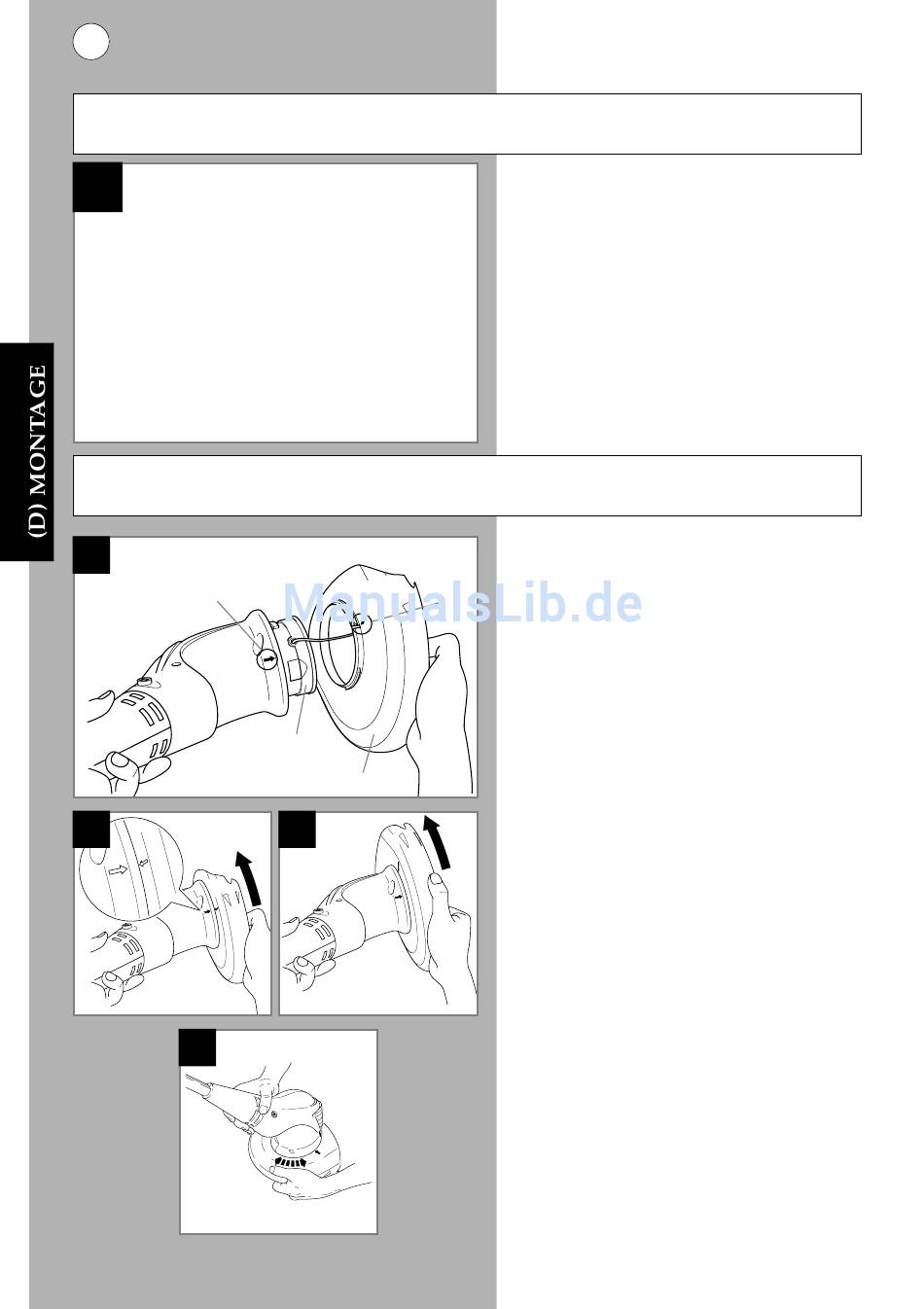

Montage der Schutzvorrichtung (C), (D), (E) und
(F)
1.
Die Schutzvorrichtung (C1) über den Schneidkopf
(C2) bringen. Darauf achten, daß der Nylonfaden
durch die Öffnung in der Schutzvorrichtung
hindurchgeführt wird (dazu siehe Abb. C).
2.
Den Pfeil oben am Schutz (C3) mit dem Pfeil
an der Seite des Rasentrimmers (C4) fluchten.
Siehe Abbildungen C & D.
3.
In die richtige Position schieben, und
Schutzvorrichturng entgegen dem
Uhrzeigersinn drehen, wie dies in Abb. D
gezeigt ist, bis ein Klicken zu hören ist, und
die Schutzvorrichtung sicher eingerastet hat.
(Siehe Abb. E.)
•
DER SICHERE UND FESTE SITZ DER
SCHUTZVORRICHTUNG WIRD GEPRÜFT,
INDEM VERSUCHT WIRD, DIESE ZU
VERDREHEN. SIEHE ABB. F.
