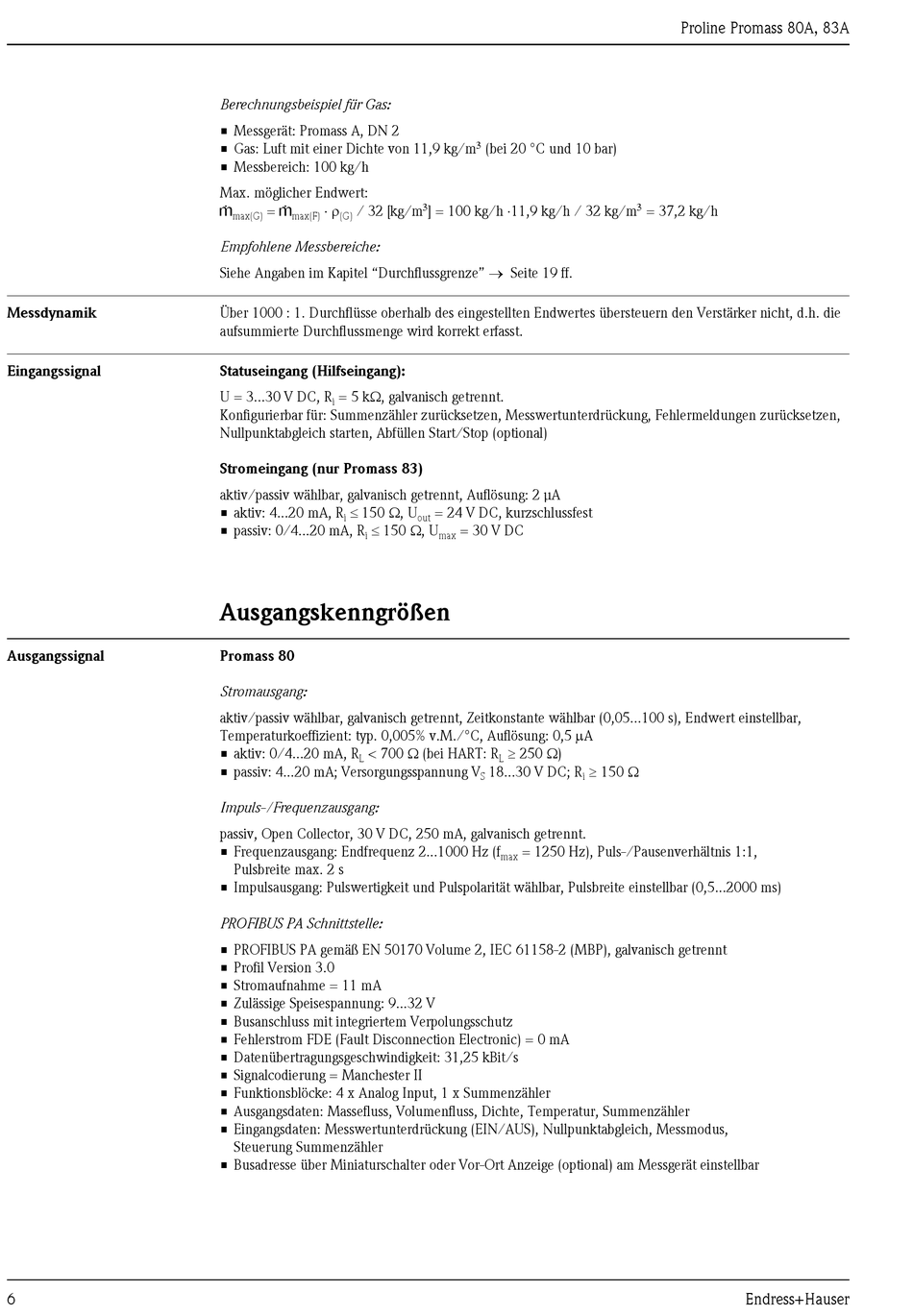

Endress+Hauser Proline Promass 80A Technische Information Seite 6

Messdynamik
Eingangssignal
Ausgangssignal
6
Berechnungsbeispiel für Gas:
• Messgerät: Promass A, DN 2
• Gas: Luft mit einer Dichte von 11,9 kg/m
• Messbereich: 100 kg/h
Max. möglicher Endwert:
⋅ ρ
g = g
/ 32 [kg/m
max(G) max(F) (G)
Empfohlene Messbereiche:
Siehe Angaben im Kapitel "Durchflussgrenze" → Seite 19 ff.
Über 1000 : 1. Durchflüsse oberhalb des eingestellten Endwertes übersteuern den Verstärker nicht, d.h. die
aufsummierte Durchflussmenge wird korrekt erfasst.
Statuseingang (Hilfseingang):
U = 3...30 V DC, R = 5 kΩ, galvanisch getrennt.
i
Konfigurierbar für: Summenzähler zurücksetzen, Messwertunterdrückung, Fehlermeldungen zurücksetzen,
Nullpunktabgleich starten, Abfüllen Start/Stop (optional)
Stromeingang (nur Promass 83)
aktiv/passiv wählbar, galvanisch getrennt, Auflösung: 2 µA
≤ 150 Ω, U
• aktiv: 4...20 mA, R
i
≤ 150 Ω, U
• passiv: 0/4...20 mA, R
i
Ausgangskenngrößen
Promass 80
Stromausgang:
aktiv/passiv wählbar, galvanisch getrennt, Zeitkonstante wählbar (0,05...100 s), Endwert einstellbar,
Temperaturkoeffizient: typ. 0,005% v.M./°C, Auflösung: 0,5 µA
< 700 Ω (bei HART: R
• aktiv: 0/4...20 mA, R
L
• passiv: 4...20 mA; Versorgungsspannung V
Impuls-/Frequenzausgang:
passiv, Open Collector, 30 V DC, 250 mA, galvanisch getrennt.
• Frequenzausgang: Endfrequenz 2...1000 Hz (f
Pulsbreite max. 2 s
• Impulsausgang: Pulswertigkeit und Pulspolarität wählbar, Pulsbreite einstellbar (0,5...2000 ms)
PROFIBUS PA Schnittstelle:
• PROFIBUS PA gemäß EN 50170 Volume 2, IEC 61158-2 (MBP), galvanisch getrennt
• Profil Version 3.0
• Stromaufnahme = 11 mA
• Zulässige Speisespannung: 9...32 V
• Busanschluss mit integriertem Verpolungsschutz
• Fehlerstrom FDE (Fault Disconnection Electronic) = 0 mA
• Datenübertragungsgeschwindigkeit: 31,25 kBit/s
• Signalcodierung = Manchester II
• Funktionsblöcke: 4 x Analog Input, 1 x Summenzähler
• Ausgangsdaten: Massefluss, Volumenfluss, Dichte, Temperatur, Summenzähler
• Eingangsdaten: Messwertunterdrückung (EIN/AUS), Nullpunktabgleich, Messmodus,
Steuerung Summenzähler
• Busadresse über Miniaturschalter oder Vor-Ort Anzeige (optional) am Messgerät einstellbar
3
(bei 20 °C und 10 bar)
3
] = 100 kg/h ⋅11,9 kg/h / 32 kg/m
= 24 V DC, kurzschlussfest
out
= 30 V DC
max
≥ 250 Ω)
L
≥ 150 Ω
18...30 V DC; R
S i
= 1250 Hz), Puls-/Pausenverhältnis 1:1,
max
Proline Promass 80A, 83A
3
= 37,2 kg/h
