Einbaulage
Vergewissern Sie sich, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der Durchflussrich-
tung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt.
Vertikal
Empfohlene Einbaulage mit Strömungsrichtung nach oben. Bei stehendem Messstoff sinken mitgeführte Fest-
stoffe nach unten und Gase steigen aus dem Messrohrbereich. Die Messrohre können zudem vollständig ent-
leert und vor Ablagerungen geschützt werden.
Horizontal
Bei korrektem Einbau ist das Messumformergehäuse ober- oder unterhalb der Rohrleitung positioniert.
Dadurch können sich im gebogenen Messrohr (Einrohrsystem) keine Gasblasen und keine Feststoffablagerun-
gen bilden.
Der Messaufnehmer darf nicht hängend, d.h. ohne Abstützung oder Befestigung, in eine Rohrleitung eingebaut
werden. Dies verhindert eine übermäßige Materialbeanspruchung im Bereich des Prozessanschlusses. Die
Grundplatte des Messaufnehmergehäuses erlaubt eine Tisch-, Wand- oder Pfostenmontage.

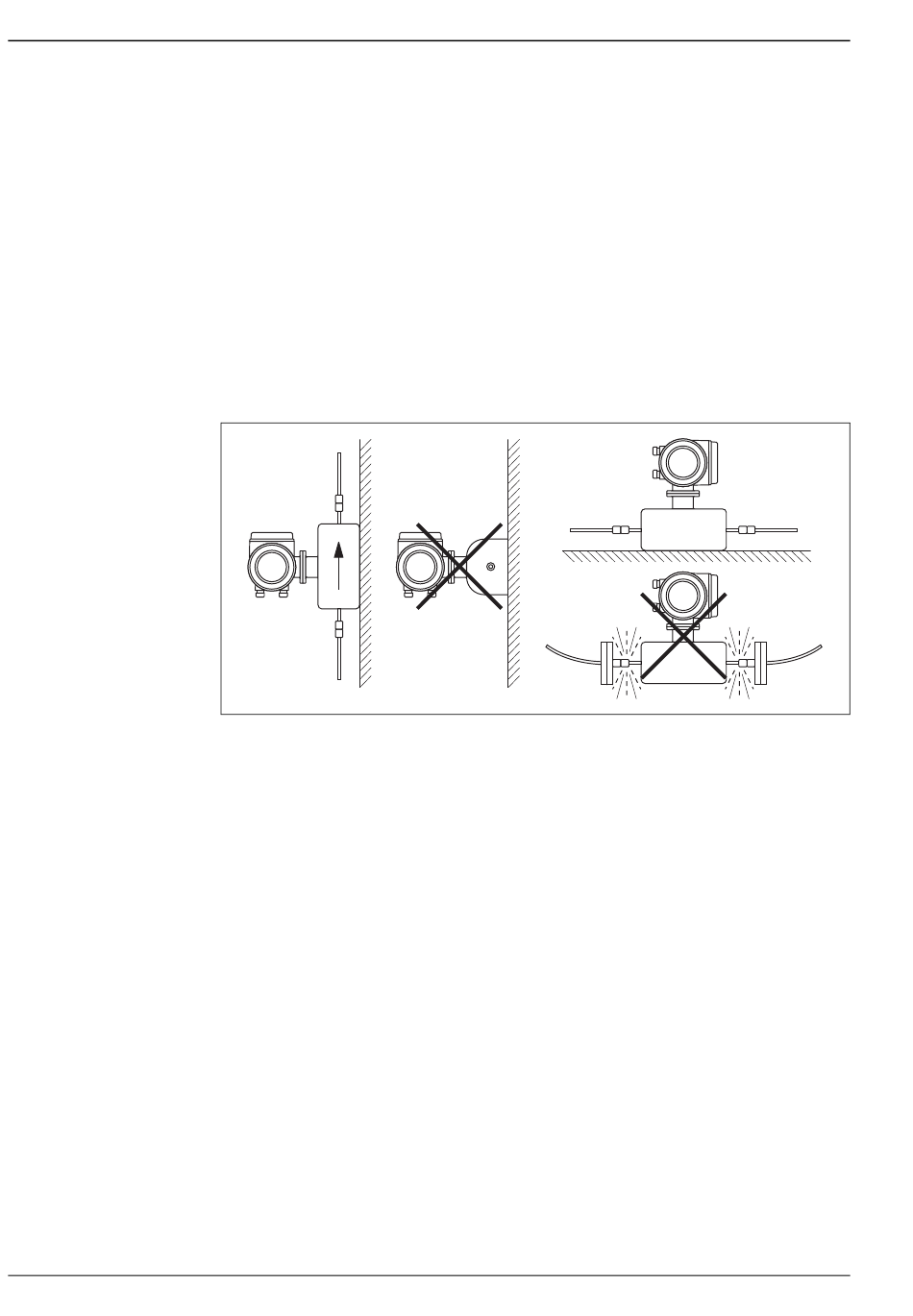

Vertikale und horizontale Einbaulage (Promass A)
Beheizung
Bei einigen Messstoffen ist darauf zu achten, dass im Bereich des Messaufnehmers kein Wärmeverlust stattfin-
den kann. Eine Beheizung kann elektrisch, z.B. mit Heizbändern, oder über heißwasser- bzw. dampfführende
Kupferrohre erfolgen.
Achtung!
• Überhitzungsgefahr der Messelektronik! Das Verbindungsstück zwischen Messaufnehmer und Messumfor-
mer sowie das Anschlussgehäuse der Getrenntausführung sind immer freizuhalten. Je nach Messstofftem-
peratur sind bestimmte Einbaulagen zu beachten.
• Bei Verwendung einer elektrischen Begleitheizung, deren Heizregelung über Phasenanschnittsteuerung
oder durch Pulspakete realisiert wird, kann auf Grund von auftretenden Magnetfeldern (d.h. bei Werten, die
größer als die von der EN-Norm zugelassenen Werte (Sinus 30 A/m) sind), eine Beeinflussung der Mess-
werte nicht ausgeschlossen werden. In solchen Fällen ist eine magnetische Abschirmung des Aufnehmers
erforderlich.
Die Abschirmung des Schutzbehälters kann durch Weißblech oder Elektroblech ohne Vorzugsrichtung (z.B.
V330-35A) mit folgenden Eigenschaften vorgenommen werden:
– Relative magnetische Permeabilität µ
– Blechdicke d ≥ 0,35 mm
• Angaben über zulässige Temperaturbereiche → Seite 19
Für die Messaufnehmer sind spezielle Heizmäntel lieferbar, die bei Endress+Hauser als Zubehörteil bestellt
werden können.
≥ 300
r
Proline Promass 80A, 83A
a0003606
