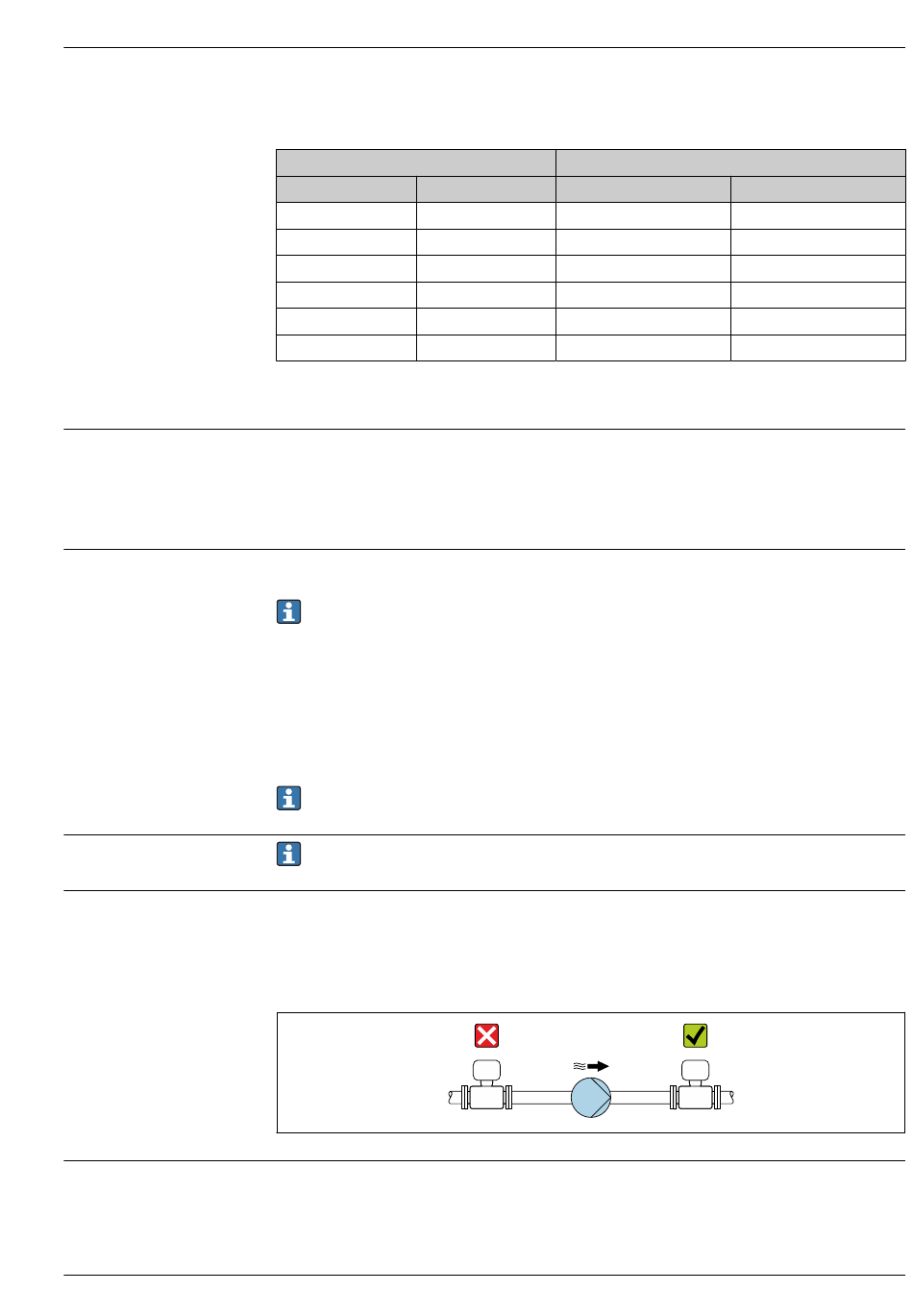

Endress+Hauser Proline Promass E 100 Technische Information Seite 51

Proline Promass E 100
Berstscheibe
Durchflussgrenze
Druckverlust
Systemdruck
Wärmeisolation
Endress+Hauser
gerät bestellt werden (Bestellmerkmal "Weitere Zulassung", Option LN "Berstdruck Sensorgehäuse,
Typenprüfung").
DN
[mm]
8
15
25
40
50
80
Angaben zu den Abmessungen: Kapitel "Konstruktiver Aufbau"
Um die Sicherheit zu erhöhen, kann eine Geräteausführung mit Berstscheibe mit einem Auslöse-
druck von 10 ... 15 bar (145 ... 217,5 psi) verwendet werden (Bestellmerkmal "Sensoroption", Option
CA "Berstscheibe").
Der Einsatz von Berstscheiben kann nicht mit dem separat erhältlichen Heizmantel kombiniert wer-
den.
Die geeignete Nennweite wird ermittelt, indem zwischen dem Durchfluss und dem zulässigen Druck-
abfall optimiert wird.
Zur Übersicht der Messbereich-Endwerte: Kapitel "Messbereich" →  8
• Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts
• Für die häufigsten Anwendungen sind 20 ... 50 % des maximalen Endwerts als ideal anzusehen
• Bei abrasiven Medien (z.B. feststoffbeladenen Flüssigkeiten) ist ein tiefer Endwert zu wählen:
Strömungsgeschwindigkeit < 1 m/s (< 3 ft/s).
• Bei Gasmessungen gilt:
• Die Strömungsgeschwindigkeit in den Messrohren sollte die halbe Schallgeschwindigkeit
(0,5 Mach) nicht überschreiten
• Der maximale Massefluss ist abhängig von der Dichte des Gases: Formel
Zur Berechnung der Durchflussgrenze: Produktauswahlhilfe Applicator →  88
Zur Berechnung des Druckverlusts: Produktauswahlhilfe Applicator →  88
Es ist wichtig, dass keine Kavitation und kein Ausgasen der in Flüssigkeiten enthaltenen Gase auf-
tritt. Dies wird durch einen genügend hohen Systemdruck verhindert.
Deshalb werden folgende Montageorte empfohlen:
• Am tiefsten Punkt einer Steigleitung
• Auf der Druckseite von Pumpen (keine Unterdruckgefahr)
Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer zum
Messumformer gering gehalten wird. Für die erforderliche Isolation sind verschiedenste Materialien
verwendbar.
Berstdruck Messaufnehmergehäuse
[in] [bar]
³⁄₈ 250
½ 250
1 250
1½ 200
2 180
3 120
[psi]
3 620
3 620
3 620
2 900
2 610
1 740
A0028777
51
