Endress+Hauser Proline Promass E 100 Technische Information Seite 44

Ein- und Auslaufstrecken
Spezielle Montagehinweise
44
C Horizontale Einbaulage Messumfor-
mer unten
D Horizontale Einbaulage Messumfor-
mer seitlich
1) Um die Selbstentleerung zu gewährleisten, wird diese Einbaulage empfohlen.
2) Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
3) Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maxi-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
Wenn ein Messaufnehmer mit gebogenem Messrohr horizontal eingebaut wird: Messaufnehmerpo-
sition auf die Messstoffeigenschaften abstimmen.
1

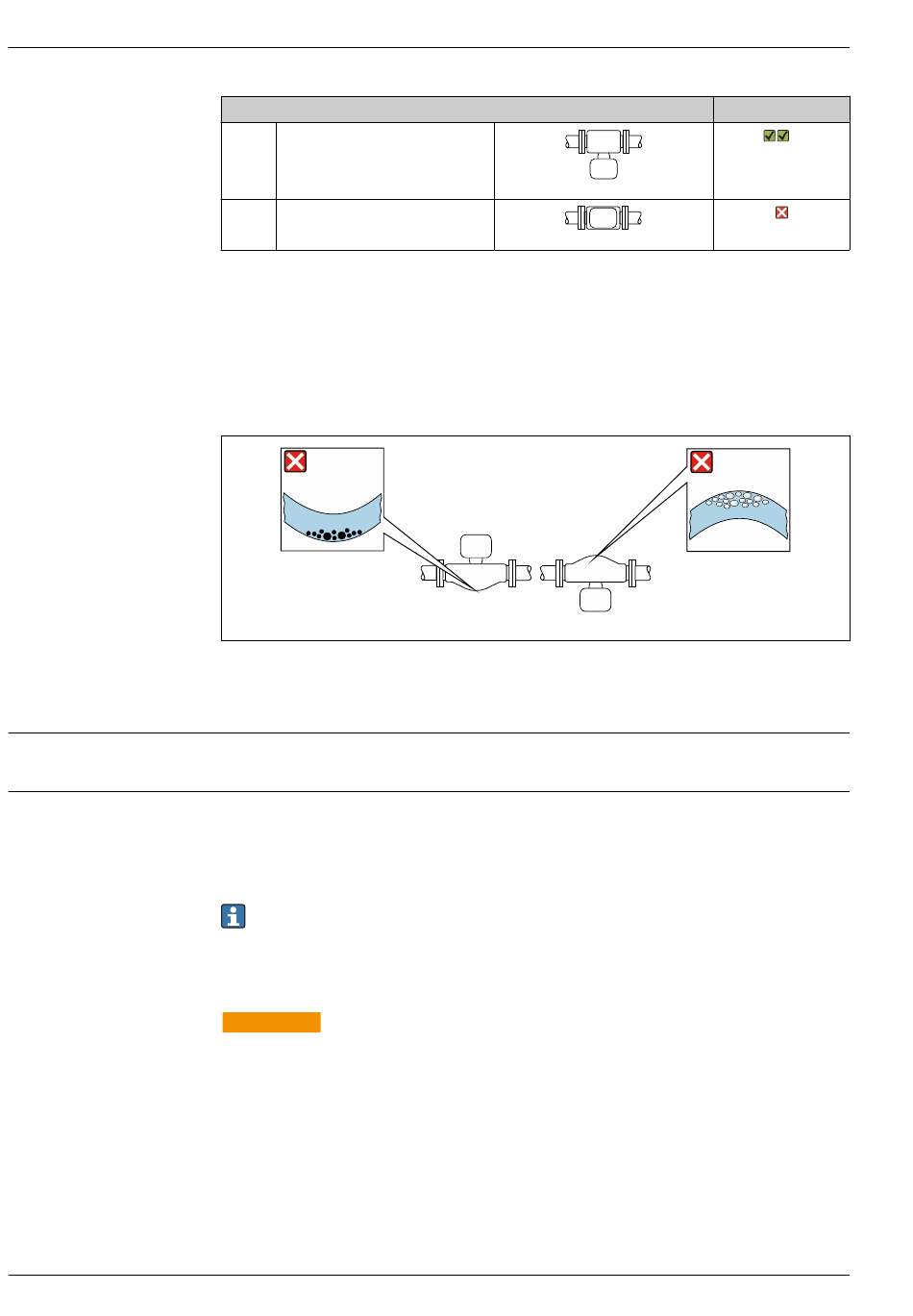

 14 Einbaulage Messaufnehmer mit gebogenem Messrohr
1 Vermeiden bei feststoffbeladenen Messstoffen: Gefahr von Feststoffansammlungen
2 Vermeiden bei ausgasenden Messstoffen: Gefahr von Gasansammlungen
Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer
oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen →  51.
Entleerbarkeit
Bei vertikalem Einbau können die Messrohre vollständig entleert und vor Ablagerungen geschützt
werden.
Lebensmitteltauglichkeit
Bei Installation in hygienischen Anwendungen: Hinweise im Kapitel "Zertifikate und Zulassun-
gen/Lebensmitteltauglichkeit" beachten →  83
Berstscheibe
Prozessrelevante Informationen: →  51.
WARNUNG
L
Gefährdung durch austretende Messstoffe!
Unter Druck austretende Messstoffe können zu Verletzungen oder Sachschaden führen.
‣
Vorkehrungen treffen, um Personengefährdung und Schaden beim Auslösen der Berstscheibe
auszuschließen.
‣
Angaben auf dem Berstscheiben Aufkleber beachten.
‣
Beim Einbau des Geräts darauf achten, dass die Funktion der Berstscheibe nicht behindert wird.
‣
Keinen Heizmantel verwenden.
‣
Berstscheibe nicht entfernen oder beschädigen.
Die Lage der Berstscheibe ist durch einen darauf angebrachten Aufkleber gekennzeichnet. Ein Aus-
lösen der Berstscheibe zerstört den Aufkleber und ist somit optisch kontrollierbar.
Einbaulage
Proline Promass E 100
Empfehlung
3)
Ausnahme:
→  14,  44
A0015590
A0015592
2
A0028774
