Anschlussbeispiele
Impuls-/Frequenz-/Schaltausgang
1

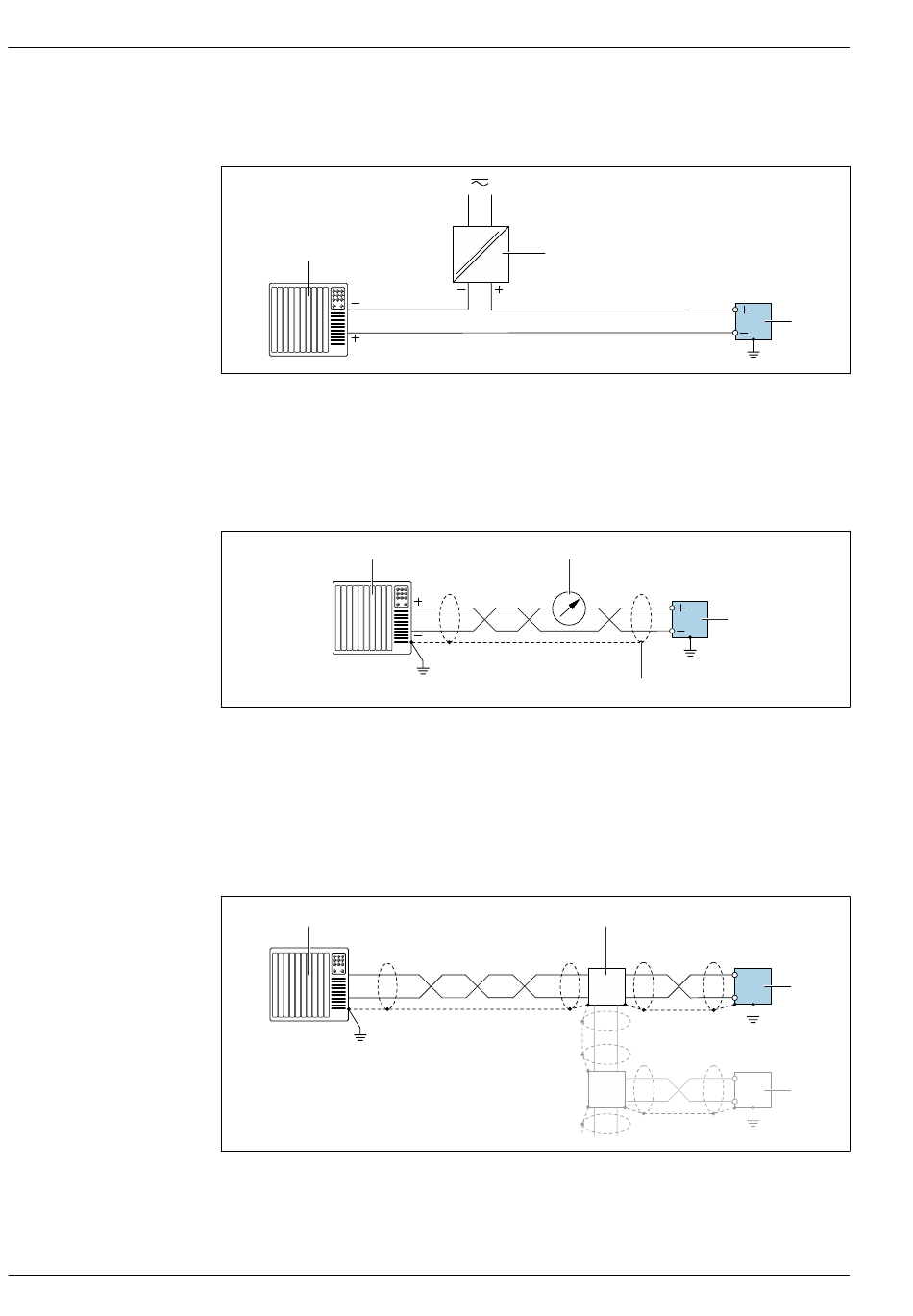

 9 Anschlussbeispiel für Impuls-/Frequenz-/Schaltausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenz-/Schalteingang (z. B. SPS)
2 Spannungsversorgung
3 Messumformer mit Impuls-/Frequenz-/Schaltausgang (passiv)
Stromausgang 4 ... 20 mA HART
1
 10 Anschlussbeispiel für 4 ... 20 mA Stromausgang mit HART (aktiv)
1 Automatisierungssystem mit 4 ... 20 mA Stromeingang mit HART (z. B. SPS)
2 Optionales Anzeigeinstrument: Maximale Bürde beachten
3 Messumformer mit 4 ... 20 mA Stromausgang mit HART (aktiv)
4 Kabelschirm einseitig erden. Bei Installation entsprechend NAMUR NE98 ist eine beidseitige Erdung des
Kabelschirms vorgeschrieben.
Modbus RS485
1
A
B
 11 Anschlussbeispiel für Modbus RS485
1 Automatisierungssystem mit Modbus-Master (z. B. SPS)
2 Optionale Verteilerbox
3 Messumformer mit Modbus RS485
