Proline Promass E 100
Stromaufnahme
Gerätesicherung
Versorgungsausfall
Elektrischer Anschluss
Endress+Hauser
Messumformer
Bestellmerkmal "Ausgang"
Option B: 4-20mA HART, Imp.-/Freq.-/Schaltausgang
Option L: PROFIBUS DP
Option M: Modbus RS485, für Einsatz im nicht explo-
sionsgefährdeten Bereich und Zone 2/Div. 2
Option M: Modbus RS485, für Einsatz im eigensiche-
ren Bereich
Option N: EtherNet/IP
Option R: PROFINET
Safety Barrier Promass 100
Bestellmerkmal "Ausgang"
Option M: Modbus RS485, für Einsatz im eigensiche-
ren Bereich
Feinsicherung (träge) T2A
• Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
• Konfiguration bleibt je nach Geräteausführung im Gerätespeicher oder im steckbaren Datenspei-
cher (HistoROM DAT) erhalten.
• Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.

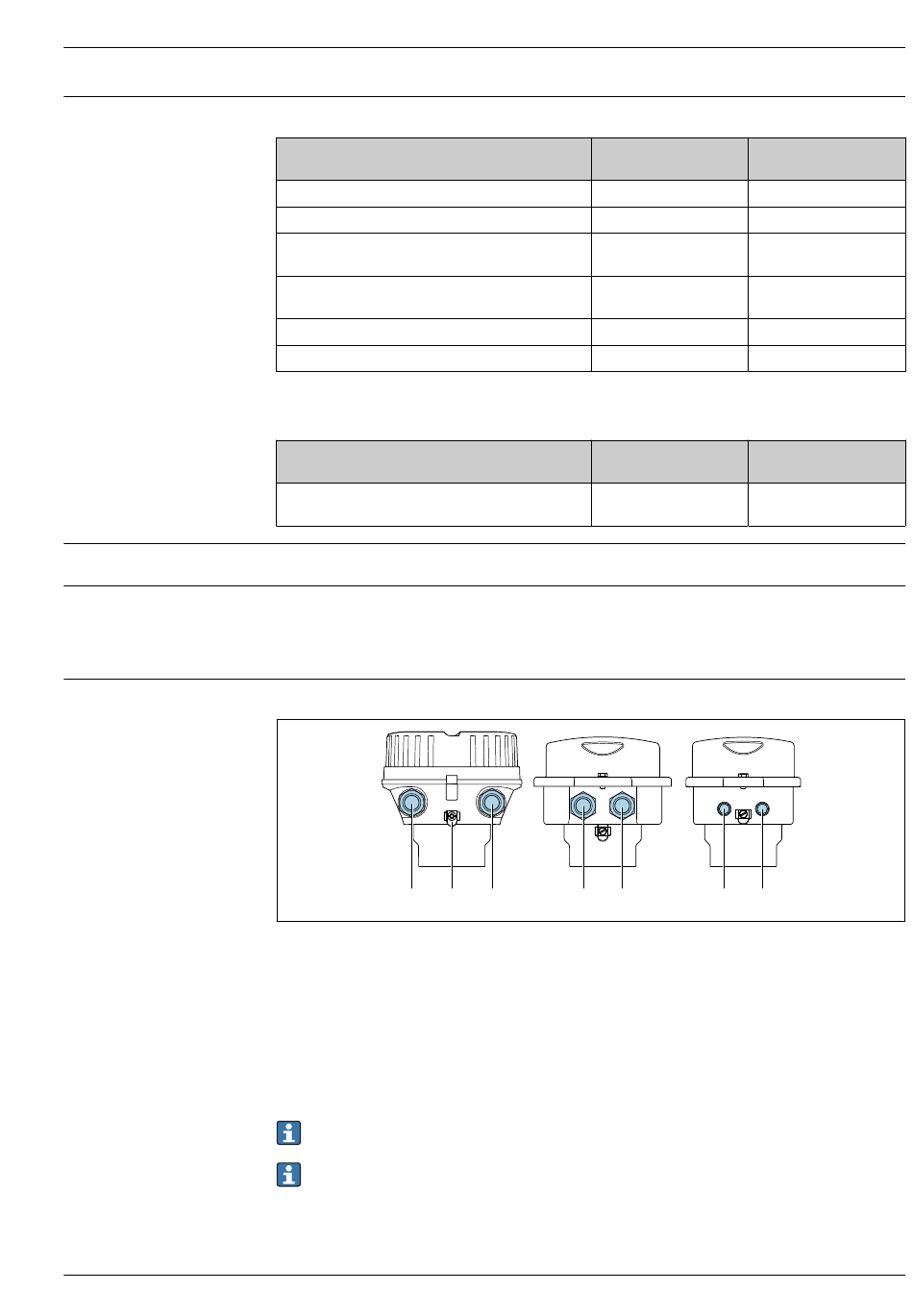

Anschluss Messumformer
A
1
5
A
Gehäuseausführung: Kompakt, beschichtet, Alu
B
Gehäuseausführung: Kompakt, hygienisch, rostfrei
C
Gehäuseausführung: Ultrakompakt hygienisch, rostfrei, Gerätestecker M12
1
Kabeleinführung oder Gerätestecker für Signalübertragung
2
Kabeleinführung oder Gerätestecker für Versorgungsspannung
3
Gerätestecker für Signalübertragung
4
Gerätestecker für Versorgungsspannung
5
Erdungsklemme. Zur Optimierung des Erdungs-/Schirmungskonzepts sind z.B. Kabelschuhe, Rohrschellen
oder Erdungsscheiben empfohlen.
• Klemmenbelegung →  24
• Pinbelegung Gerätestecker →  31
Bei einer Geräteausführung mit Gerätestecker muss das Messumformergehäuse nicht geöffnet
werden, um das Signalkabel oder Energieversorgungskabel anzuschließen.
Maximale
Stromaufnahme
145 mA
145 mA
90 mA
145 mA
145 mA
145 mA
Maximale
Stromaufnahme
230 mA
B
2
1
2
Maximaler
Einschaltstrom
18 A (< 0,125 ms)
18 A (< 0,125 ms)
10 A (< 0,8 ms)
16 A (< 0,4 ms)
18 A (< 0,125 ms)
18 A (< 0,125 ms)
Maximaler
Einschaltstrom
10 A (< 0,8 ms)
C
3
4
A0016924
35
